Кабели МКШ, МКЭШ

Общие сведения

Кабели монтажные многожильные с пластмассовой изоляцией предназначены для фиксированного межприборного монтажа электрических устройств, работающих при номинальном напряжении переменного тока до 500 В частотой до 400 Гц или постоянного тока до 750 В.

Структура условного обозначения

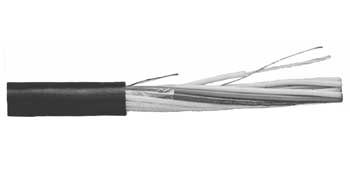

МКШ — кабель с изоляцией и оболочкой из поливинилхлоридного пластиката;

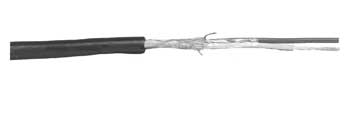

МКЭШ — то же, экранированный.

Условия эксплуатации

• Температура окружающей среды от минус 50 до 50°С.
• Монтаж кабелей без предварительного нагрева производится при температуре не ниже минус 15°С.
• Кабели стойки к воздействию повышенной температуры 70°С, при этом за повышенную температуру принимают температуру наиболее нагреваемого элемента конструкции кабеля.
• Кабели стойки к воздействию относительной влажности воздуха до 98% при температуре 35°С.
• Кабели соответствуют требованиям ГОСТ 10348-80. ГОСТ 10348-80

Технические характеристики

Электрическое сопротивление токопроводящих жил постоянному току соответствует при приемке и поставке ГОСТ 22483-77; на период эксплуатации и хранения допускается увеличение электрического сопротивления до 10% по сравнению со значениями при приемке и поставке.

Испытательное напряжение переменного тока частотой 50 Гц в течение 5 мин, В: при приемке и поставке — 2000 на период эксплуатации и хранения — 1000

Электрическое сопротивление изоляции, пересчитанное на 1 км длины, МОм, не менее:

• при приемке и поставке при температуре 20°С — 10
• при повышенной влажности воздуха при температуре 35°С — 1
• при температуре 70°С — 0,1

Гарантийный срок эксплуатации кабелей — 6 лет с момента ввода в эксплуатацию.

Конструкция и принцип действия

• Номинальное сечение, число жил, максимальный наружный диаметр кабелей указаны в таблице.
• Номинальная толщина изоляции 0,5 мм, минимальная — 0,4 мм.
• Номинальная толщина оболочки для кабелей с числом жил 2; 3; 5 и 7 неэкранированных — 1,0 мм, экранированных — 1,2 мм; для кабелей с числом жил 10 и 14 неэкранированных — 1,2 мм, экранированных — 1,4 мм.
• Строительная длина неэкранированного кабеля не менее 60 м, экранированного кабеля не менее 25 м.
