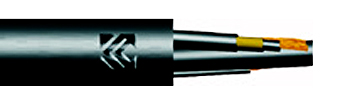

Кабели КГЭШ

Общее описание

Кабели силовые гибкие экранированные марки КГЭШ предназначены для присоединения шахтных передвижных машин и механизмов к сети с напряжением до 1140 В на основных и до 220 В на вспомогательных жилах.

• Кабели эксплуатируются при температуре окружающей среды: от -30 до +50 °С (исполнение Y)
• от -10 до +55 °С (исполнение Т)
• Кабели устойчивы к воздействию температуры на жиле до 75 °С.
• Минимальный радиус изгиба кабеля не менее 5D.
• Испытательное напряжение: 3,5 кВ — для основных жил 1,5 кВ — для вспомогательных жил.
• Электрическое сопротивление изоляции на 1 км при температуре 20 °С не менее 100 МОм.
• Токопроводящие жилы соответствуют 5 классу гибкости, диаметр проволок в жиле до 0,50 мм.
• Кабели изготавливают по ТУ 16.К73.012-95.
• Электрическое сопротивление экранов при 20 °С не более 1,5 кОм.
• Строительная длина кабеля должна быть не менее 200 м.
• Срок службы кабелей должен быть не менее 1,5 лет.
• Кабели стойкие к изгибу и выдерживают 4000 циклов изгибов. ЗАО «Сибкабель» г. Томск, совместно с ОАО «НИКИ» разработало и готово к выпуску перспективного кабеля следующего назначения:
• Кабель марки КГЭПШ (ТУ 16.К73.050-98) — силовой гибкий шахтный на напряжение 1140 В, предназначенный для присоединения передвижных машин и механизмов. В отличие от серийно выпускаемого кабеля марки КГЭШ, данный кабель имеет следующие преимущества:
  • отсутствуют индивидуальные экраны поверх изоляции основных жил. Они заменены поясным экраном и профилированным сердечником из электропроводящей резины. Благодаря этому упрощается концевая разделка кабеля, исключается вероятность повреждения изоляции;
  • жила заземления вынесена из центра кабеля и скручена в группу со вспомогательными жилами, при этом обеспечивает контакт между поясным экраном и сердечником. Наличие сердечника делает кабель более стойким к раздавливающим нагрузкам.

Материал:

• жилы — медь;
• изоляция — резина типа РТИ-1;
• электропроводящие экраны — резина типа РЭ-2;
• оболочка — двухслойная, наружный слой — резина типа РШН-1;

Число и ном. сечение жил, мм2	Диам. токопров-х жил, мм	Эл-е сопр. ТПЖ на 1 км при 20 °С, Ом, не более	Толщ. из-ции, экрана осн. жил, мм (1)	Толщ. оболочки, мм (2)		Наруж. диам. кабеля, мм (3)	Масса кабеля, кг/км
				внутр.	наруж.
3х4+1х2,5 ;	2,6; 2,1	4,95; 7,98	1,6; 0,5^	.1,0	2,5	21,62	659,53:
3х6+1х4	3,3; 2,6	3,30; 4,95	1,8; 0,5	1,2	2,8	25,00	903,33
3х10+1х6	4,0; 3,3	1,91;3,30	1,8; 0,5	1,2	2,8	26,49	1098,17
3х16 + 1х10 3х25 + 1х10	5,2; 4,0 6,8:4,0	1,21; 1,91 0,78; 1,91	2,0; 0,5 2,0; O.5	1,5 : 1,5	3,0 3.0	30,93 34,37	1564,39 2010,58
3х35 + 1х10	7,8; 4,0	0,554; 1,91	2,0; 0,5	1,5	3,0	36,52	2420,10
3х50+1х10	9,8; 4,0	0,386; 1,91	2,0; 0.5	1,5	3,0	40,82	3009,03
3х70+1х10	11,5; 4,0	0,272; 1,91	2,0; 0,5	1,5	3,5	45,47	3990,68
3х95+1х10	13,8; 4,0	0,206; 1,91	2,2; 0,5	1,5	3,5	51,28	5202,10
3х4 + 1х2,5 + 3х1,5	2,6; 2,1; 1,6	4,95; 7,98; 15,7	1,6:0,5	1,2	2,8	23,70	854,65
3х6 + 1х4 + 3х2,5	3,3; 2,6; 2,1	3,30; 4,95; 8,85	1,8; 0,5	1,2	2,8	27,36	1100,79
3х10 + 1х6 + 3х2,5	4,0; 3,3; 2,1	1,91; 3,30; 8,85	1,8:0,5	1,5	3,0	29,72	1379,85
3х16 + 1х10 + 3х2,5	5,2; 4,0; 2,1	1,21; 1,9; 8,85	2,0:0,5	1,5	3,0	33,40	1831,58
3х25 + 1х10 + 3х4*	6,8; 4,0; 2,6	0,78; 1,91; 5,80	2,0; 0,5	1,5	3,0	36,60	2265,10
3х35 + 1х10 + 3х4	7,8; 4,0; 2,6	0,554; 1,91; 5,80	2,0:0,5	1,5	3,5	39,60	2769,21
3х50 + 1х10 + 3х4	9,8; 4,0; 2,6	0,386; 1,91; 5,80	2,0; 0,5	1,5	3,5	43,60	3362,50
3х70 + 1х10 + 3х4	11,5; 4,0; 2,6	0,272; 1,91; 5,80	2,0; 0,5	1,5	3,5	47,00	4230,60
3х95 + 1х10 + 3х4	13,8; 4,0; 2,6	0,206; 1,91; 5,80	2,2; 0,5	1,5	3,5	52,40	5420,34

Размеры, указанные в таблице, являются номинальными.
(1) Допуск - (0,1 мм + 10 % ном), мм.
(2) Допуск - (0,1 мм + 15 % ном), мм.
(3) Допуск + 10 % от ном.
* Допускается сечение вспомогательных жил 2,5 мм².
