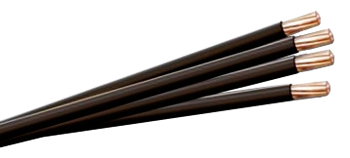

Провода СИП - 1, 2
.jpg)
Преимущественная область применения
Провода самонесущие изолированные предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на переменное напряжение до 0,6/1 кВ номинальной частотой 50 Гц в районах с умеренным и холодным климатом в атмосфере воздуха типов II и III по ГОСТ 15150. Вид климатического исполнения УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150.
Конструкция
Провода изготовляются 3-х, 4-х жильными с дополнительной несущей жилой (выполняющей роль нулевой). Несущая жила выполняется из алюминиевого сплава типа АВЕ, аналогичного по своему химическому составу сплаву типа «Аldrey». По требованию заказчика провода всех сечений могут изготовляться с дополнительными изолированными жилами сечением 16мм2 или 25мм2 для подключения сетей освещения, а также провода с сечением фазных жил 16 мм2 и 25 мм2 — без нулевой несущей жилы.
Марки проводов
- СИП-1 — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава.
- СИП-2 — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава.
Характеристики проводов
| Число и сечение фазных и нулевой несущей жил, шт. х мм2 |
Расчетная масса 1 км провода, кг |
Эл. сопротив- ление 1 км жилы постоянному току, Ом |
Прочность при растяже-нии несущей жилы, кН |
||
|---|---|---|---|---|---|
| СИП-1 |
СИП-2 |
фазн. | несущ. | ||
| 1х16 + 1х25 | 140 | 135 | 1,91 | 1,38 | 7,4 |
| 3х16 + 1х25 | 280 | 270 | 1,91 | 1,38 | 7,4 |
| 3х25 + 1х35 | 400 | 390 | 1,20 | 0,986 | 10,3 |
| 3х35 + 1х50 | 555 | 530 | 0,868 | 0,720 | 14,2 |
| 3х50 + 1х50 | 695 | 685 | 0,641 | 0,720 | 14,2 |
| 3х50 + 1х70 | 750 | 740 | 0,641 | 0,493 | 20,6 |
| 3х70 + 1х70 | 965 | 930 | 0,443 | 0,493 | 20,6 |
| 3х70 + 1х95 | 1030 | 990 | 0,443 | 0,363 | 27,9 |
| 3x95 + 1x70 | 1235 | 1190 | 0,320 | 0,493 | 20,6 |
| 3x95 + 1x95 | 1300 | 1255 | 0,320 | 0,363 | 27,9 |
| 3х120 + 1х95 | 1530 | 1480 | 0,253 | 0,363 | 27,9 |
| 4х16 + 1х25 | 350 | 340 | 1,91 | 1,38 | 7,4 |
| 4х25 + 1х35 | 500 | 490 | 1,20 | 0,986 | 10,3 |
| 3х25 + 1х54,6 | 500* | 1,20 | 0,630 | 16,6 | |
| 3х35 + 1х54,6 | 600* | 0,868 | 0,630 | 16,6 | |
| 3х50 + 1х54,6 | 760* | 0,641 | 0,630 | 16,6 | |
| 3х70 + 1х54,6 | 945* | 0,443 | 0,630 | 16,6 | |
* Для провода марки .
Допускается по требованию заказчика изготовление всех марок проводов с несущей нулевой жилой с дополнительными изолированными жилами сечением 16 мм2 или 25 мм2 для подключения цепей освещения.
Число жил для подключения цепей освещения (К) может равняться нулю или быть равным 1, 2, 3.
Строительная длина проводов согласовывается при заказе.
Конструктивные параметры несущих нулевых жил марок СИП-2,
| Номинальное сечение несущей нулевой жилы, мм2 | Число проволок в жиле, мм | Ø неизолир-й жилы, мм2 |
Ном. толщ. изоляции, мм | Эл. сопр. 1 км провода, Ом, не более |
|
|---|---|---|---|---|---|
| мин. | макс. | ||||
| 25 | 7 | 5,70 | 6,10 | 1,3 | 1,38 |
| 35 | 7 | 6,70 | 7,10 | 1,3 | 0,986 |
| 50 | 7 | 7,85 | 8,35 | 1,5 | 0,720 |
| 54,6 | 7 | 9,20 | 9,60 | 1,6 | 0,630 |
| 70 | 7 | 9,45 | 9,95 | 1,5 | 0,493 |
| 70 | 12 | 9,85 | 10,2 | 1,7 | 0,493 |
| 95 | 7 | 11,10 | 11,70 | 1,7 | 0,363 |
| 95 | 19 | 12,2 | 12,9 | 1,7 | 0,363 |
Конструктивные параметры токопроводящих жил
| Номинальное сечение токопроводящей жилы, мм2 | Число проволок в жиле, шт. | Наружный Ø токопро-водящей жилы, мм | Ном. толщ. изоляции, мм, для проводов марок СИП-2, | Электри-ческое сопроти-вление 1 км провода, Ом, не более |
||
|---|---|---|---|---|---|---|
| фазной | контро-льной | мин. | макс. | |||
| 16 | — | 1 | 4,35 | 4,45 | 1,3 | 1,91 |
| 16 | — | 7 | 4,60 | 5,10 | 1,3 | 1,91 |
| 25 | — | 7 | 5,70 | 6,10 | 1,3 | 1,20 |
| 35 | — | 7 | 6,70 | 7,10 | 1,3 | 0,868 |
| 50 | — | 7 | 7,85 | 8,35 | 1,5 | 0,641 |
| 70 | — | 7 | 9,45 | 9,95 | 1,5 | 0,443 |
| 70 | — | 12 | 9,70 | 10,20 | 1,7 | 0,443 |
| 95 | — | 7 | 11,1 | 11,7 | 1,7 | 0,320 |
| 95 | — | 19 | 11,0 | 12,0 | 1,7 | 0,320 |
| 120 | — | 19 | 12,50 | 13,10 | 1,7 | 0,253 |
| 150 | — | 19 | 13,90 | 15,0 | 1,8 | 0,206 |
| — | 1,5 | 1 | — | 1,5 | 1,2 | 12,1 |
Допустимые токовые нагрузки проводов марок СИП-2,
| Число и номинальное сечение фазных и нулевой несущей жил, шт. х мм2 | Допустимый ток нагрузки на воздухе при температуре 25° С, А | Ток короткого замыкания, при длительности к. з. 1 с, А |
|---|---|---|
| 1х16+1х25 | 105 | 1,5 |
| 3х16+1х25 | 100 | 1,5 |
| 3х25+1хЗ5 | 130 | 2,3 |
| 3х25+1х54,6 | 130 | 2,3 |
| 3х35+1х50 | 160 | 3,2 |
| 3x35+1x54,6 | 160 | 3,2 |
| 3х50+1х50 | 195 | 4,6 |
| Зх50+1х54,6 | 195 | 4,6 |
| 3x50+1x70 | 195 | 4,6 |
| Зх70+1х54,6 | 240 | 6,5 |
| 3х70+1х70 | 240 | 6,5 |
| Зх70+1х95 | 240 | 6,5 |
| Зх95+1х70 | 300 | 8,8 |
| 3x95+1x95 | 300 | 8,8 |
| 3x120+1x95 | 340 | 7,2 |
| 4x16+1x25 | 100 | 1,5 |
| 4х25+1х35 | 130 | 2,3 |
Допустимые токовые нагрузки проводов рассчитаны при температуре окружающей среды 25° С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2.
При расчетных температурах окружающей среды, отличающихся от 25° С, необходимо применять поправочные коэффициенты.
Поправочные коэффициенты
| Температура токопро- водящей жилы, ° С |
Поправочные коэффициенты при температуре окружающей среды, ° С |
|||||
|---|---|---|---|---|---|---|
| -5 и ниже | 0 | 5 | 10 | 15 | 20 | |
| 70 80 90 130 |
1,29 1,24 1,21 1,13 |
1,24 1,21 1,18 1,11 |
1,20 1,17 1,14 1,09 |
1,15 1,13 1,11 1,07 |
1,11 1,09 1,07 1,05 |
1,05 1,04 1,04 1,02 |
| Температура токопро- водящей жилы, ° С |
Поправочные коэффициенты при температуре окружающей среды, ° С |
|||||
|---|---|---|---|---|---|---|
| 25 | 30 | 35 | 40 | 45 | 50 | |
| 70 80 90 130 |
1,00 1,00 1,00 1,00 |
0,94 0,95 0,96 0,98 |
0,88 0,90 0,92 0,95 |
0,81 0,85 0,88 0,93 |
0,74 0,80 0,83 0,90 |
0,67 0,74 0,78 0,87 |
