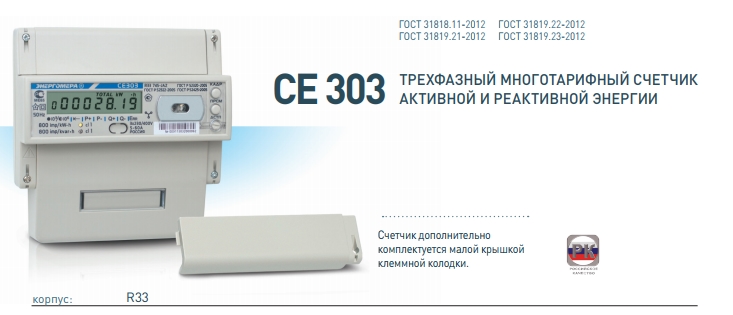

Счетчик электроэнергии трехфазный микропроцессорный многотарифный CE303-R33 (Энергомера)

Счетчик обеспечивает

• Хранение данных о почасовых объемах потребленной энергии за последние 148 суток.
• Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
• Длительность хранения информации при отключении питании - не менее 10 лет.
• Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
• Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
• Индикацию данных на ЖК-индикаторе с заданной периодичностью
  (Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
• Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
• Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
• Защиту от внешних воздействий:
  • при наличии постоянной составляющей в сети;
  • при воздействии переменного магнитного поля;
  • при воздействии постоянного магнитного поля 200 мТ;
  • при изменении направления тока в фазах (вход-выход счетчика).
• Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
• Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
• Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
• Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Нормативно-правовое обеспечение

• ГОСТ 31818.11-2012 (IEC 62058-11-2012)
• ГОСТ 31819.21-2012 (IEC 62058-21-2012)
• ГОСТ 31819.22-2012 (IEC 62053-22:2003)
• ГОСТ 31819.22-2012 (IEC 62053-22:2003)
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Характеристики надежности

• Средняя наработка на отказ - 220 000 часов.
• Средний срок службы - 30 лет.
• Межповерочный интервал - 10 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Функциональные возможности

• Счетчик обеспечивает учет и вывод на индикацию:
  • количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 12 предыдущих месяцев;
  • графиков активных и реактивных мощностей потребления, усредненных на заданном интервале времени (30 минут) не менее 75 суток; значение активной и реактивной мощности, усредненное за прошедший трехминутный минутный интервал;
  • количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 44 суток;
  • действующего тарифа и направления электроэнергии (отпуск, потребление);
  • максимальное значение активной и реактивной мощности, усредненной на 30-минутном интервале, за текущий и прошедших 12 месяцев раздельно по четырем тарифам.
• Счетчик измеряет и показывает:
  • среднеквадратические значения фазных напряжений и токов;
  • активную и реактивную мощность.
• Предусмотрена возможность задания следующих параметров:
  • текущего времени и даты;
  • разрешение/запрет перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • до 12-ти дат начала сезона;
  • до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
  • коэффициентов трансформации тока и напряжения;
  • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
