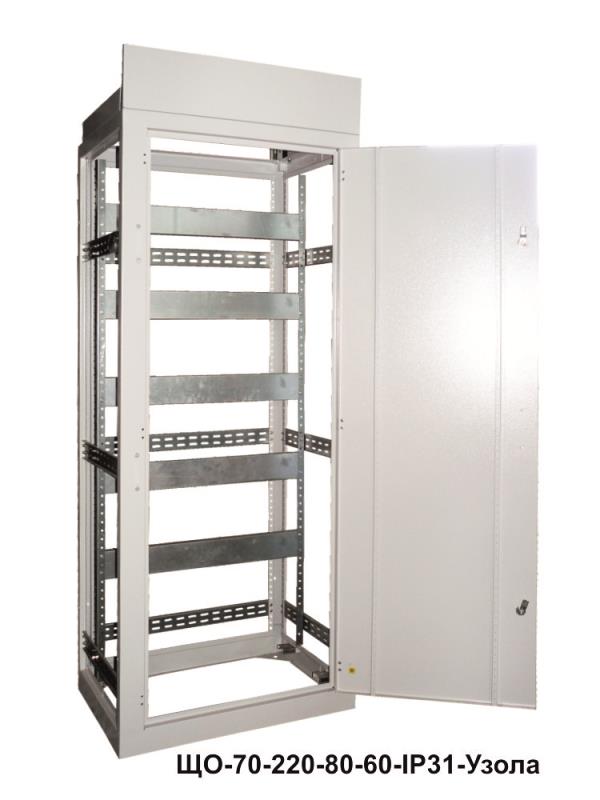

Корпус ЩО-70 Узола (УЗОЛА)

Конструкция панелей распределительных щитов одностороннего обслуживания, в дальнейшем именуемых  ЩО 70 предназначены для приема и распределения электрической энергии трехфазного переменного тока, частотой 50 Гц и защиты от перегрузок и токов короткого замыкания отходящих линий.

   Условия эксплуатации:
     1. Высота над уровнем моря не более 1000м;
     2. Климатическое исполнение У3;
    Поставляется с металлокомплектующими для возможности отвёрточной сборки. Окраска порошковая, цвет серый RAL7035, шагреневая.
Покупные изделия, силовые шины, шина N  и шина РЕ в состав корпуса не входят.

    Комплектация:

     1.  Корпус из стальной сварной рамы толщиной 2 мм.
     2.  На лицевых стойках каркаса имеются 4-е отверстия для установки рукояток разъединителя.
     3.  Дверка цельная, единая, с двумя замками, тремя петлями (сталь  2 мм.) – 1 шт.
     4.  На внутренней стороне дверки расположены вертикальные рёбра жёсткости с перфорацией для возможности установки дополнительного оборудования (сталь 1,2 мм) – 2 шт.
     5.  Панели для установки оборудования согласно схеме (сталь оцинкованная толщиной 0,8 мм, размер по высоте 100 мм) – 6 шт.
     6.  Панели для установки оборудования  (сталь оцинкованная толщиной  2 мм, размер по ширине 60 мм) – 3 шт.
     7.  Кронштейны боковые для крепления панелей по п.3 и п.4, с возможностью регулирования глубины установки панелей, сталь оцинкованная толщиной 2мм -6 шт.
     8.  Кронштейны вертикальные для крепления боковых кронштейнов по п.5, с возможностью регулирования высоты установки боковых кронштейнов, сталь оцинкованная толщиной 2 мм – 2 шт.
     9.  В верхней части ЩО располагается панель для установки измерительных приборов – 1 шт. (сталь 1,4 мм. Размер по высоте 200 мм.)
    10. В верхней части по бокам располагаются кронштейны с перфорацией для монтажа изоляторов и силовых шин – 2 шт. (сталь 2 мм. , размер по высоте 80 мм., размер полки с перфорацией 50 мм.)
    11. Упаковка корпуса – гофрокартон Т-24.
