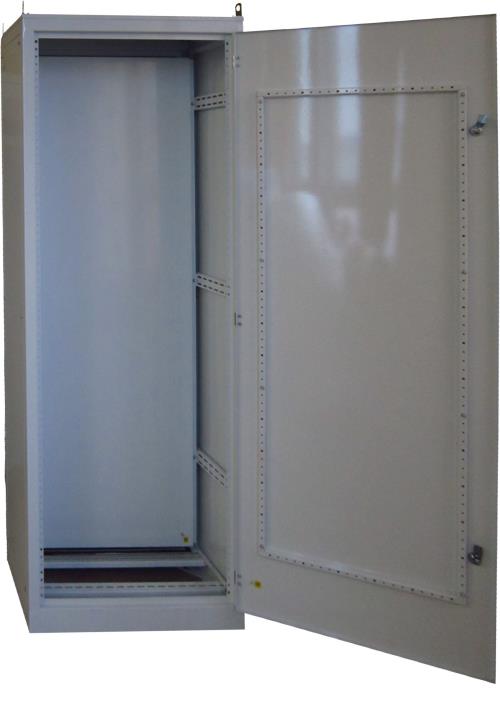

Корпус шкафа вводно-распределительного (ШВР) (УЗОЛА)

Корпус шкафа вводно-распределительного (ШВР) предназначен для сборки вводно - распределительных устройств и используется в качестве металлической оболочки для сборки типовых и нетиповых низковольтных комплектных устройств (НКУ) и установки контрольно-измерительных приборов и автоматики (КИПиА), для размещения аппаратуры защиты, управления, сигнализации и измерения.
Корпуса ШВР-2имеют верхнюю панель для установки контрольно-измерительной аппаратуры.
Технические характеристики и конструктивные особенности:
- Степень защиты IP 31.
- Корпус ШВР имеет сварной металлический каркас, дверь, боковые съемные панели, съемную крышку,
заднюю съемную панель и монтажную панель.
- Для заземления низковольтной аппаратуры на каркасе и двери предусмотрены приварные омедненные
шпильки.
- Дверь оснащена 2-мя замками и 3-мя петлями, обеспечивающими защиту от несанкционированного
доступа.
- На дверке предусмотрена рама для обеспечения дополнительной жесткости и крепления проводов при
установке оборудования на дверь.
- Для удобства эксплуатации корпусов ШВР рекомендуется использовать цоколь.
- Поверхность корпуса подвергается качественной обработке с последующим нанесением порошкового
покрытия.
- По желанию заказчика, корпус ШВР может быть изготовлен двухстороннего обслуживания.
Для создания многосекционных НКУ, корпуса ШВР могут быть объединены в один щит, состоящий из
нескольких панелей (вводные, секционные, распределительные и управления), соединённых между
собой.
Базовая комплектация: корпус ШВР с цельной монтажной панелью.
Корпуса ШВР дополнительно могут комплектоваться:
- комплекты межпанельных соединений;
- модульные блоки типа БМН5000 и БМ8000;
- монтажные панели разной высоты;
- направляющие с закладными гайками, уголки и планки для установки монтажных панелей и модульных
блоков (обеспечивает оперативную замену блоков и свободную компановку в шкафу по количеству,
размеру, расстановке и вылету монтажных панелей);
- основание шин для установки сборных горизонтальных и распределительных вертикальных шин.

* Корпуса ШВР изготавливаются под заказ. Сроки изготовления согласовываются дополнительно. Для собственного монтажа небольшое количество имеется на складе.
