ЩМП (УЗОЛА)

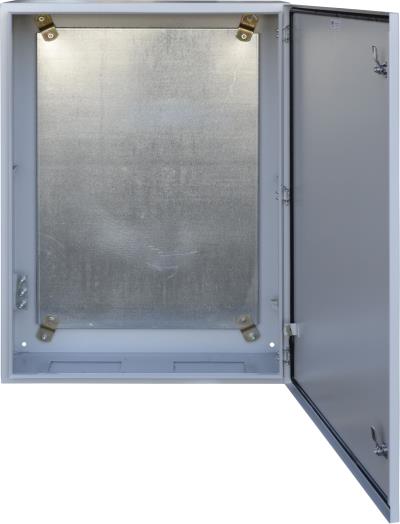

Корпуса щитов с монтажной панелью предназначены для размещения электроаппаратуры распределения, управления исигнализации, приборов учета. Аппаратура устанавливается в щитке на монтажной панели и на двери с внутренней стороны. Конструкция щитка представляет собой металлический сварной корпус навесного исполнения.
Климатическое исполнение - У3. Степень защиты IP31, IP54.
Все корпуса комплектуются монтажными панелями, замками, сальниками или заглушками ввода, Продукция упаковывается в гофрокороб.
|
Название |
Габариты (ВхДхГ), мм |
Уст. размеры (ВхДхДиам отв.), мм |
Масса, кг |
Тип (размещение) вводных отверстий |
Монтажная панель (ВхД), мм |
|
|
ЩМП-35-26-16-IP54 |
350х260х162 |
300х220х6,5 |
3,7 |
Сальник (низ) |
300х220 |
|
|
ЩМП-55-30-16-IP54 |
550х300х162 |
500х300х250 |
6,7 |
Сальник (верх, низ) |
498х270 |
|
|
ЩМП-60-40-19-IP54 |
600х390х193 |
510х269х6,5 |
8,0 |
Заглушка (верх, низ) |
500х326 |
|
|
ЩМП-40-30-20-IP31,54 |
400х300х200 |
350х250х8,5 |
5,5/6,1 |
Сальник (верх, низ) |
360х270 |
|
|
ЩМП-60-40-25-IP31(54) |
600х400х250 |
550х350х8,5 |
12,2/12,4 |
Заглушка (низ) |
560х370 |
|
|
ЩМП-60-60-25-IP31(54) |
600х600х250 |
550х550х8,5 |
16,2/16,4 |
Заглушка (низ) |
530х530 |
|
|
ЩМП-65-50-25-IP31(54) |
650х500х250 |
600х450х8,5 |
15,2/15,4 |
Заглушка (низ) |
580х430 |
|
|
ЩМП-80-70-25-IP54 |
800х700х250 |
750х650х10,0 |
32,0 |
Заглушка (низ) |
650х580 |
|
|
ЩМП-100-70-25-IP54 |
1000х700х250 |
950х650х10,0 |
38,5 |
Заглушка (низ) |
850х580 |
|
|
ЩМП-120-70-25-IP54 |
1200х700х250 |
1150х650х10,0 |
45,0 |
Заглушка (низ) |
1050х580 |
|
|
Рама к ЩМП-120-70-25-IP54 |
250х700х250 |
245х660х8,0 |
5,0 |
нет |
нет |
|
|
ЩМП-25-30-15-IP31 |
250х300х150 |
190х220х7,0 |
2,8 |
Сальник (верх,низ) |
200х230 |
|
|
ЩМП-30-21-15-IP31 |
300х210х150 |
240х130х7,0 |
2,4 |
Сальник (верх, низ) |
250х140 |
|
|
ЩМП-37-31-16-IP31 |
370х310х160 |
310х230х7,0 |
4,0 |
Сальник (верх, низ) |
320х240 |
|
|
ЩМП-40-40-15-IP31 |
400х400х150 |
340х320х7,0 |
5,2 |
Сальник (верх, низ) |
350х330 |
|
|
ЩМП-40-40-30-IP31 |
400х400х300 |
340х320х7,0 |
6,4 |
Сальник (верх, низ) |
350х330 |
|
|
ЩМП-40-21-15-IP31 (IP54) |
400х210х150 |
340х130х7,0 |
3,1 |
Сальник (верх, низ) |
350х140 |
|
|
Хомут к ЩРНМ на столб |
- |
- |
- |
- |
- |
|
|
ЩМП-150-70-40-IP54 |
1500х700х400 |
1450х650х10,0 |
19,4 |
Заглушка (низ) |
1432х632 |
|
|
ЩМП-170-70-40-IP54 |
1700х700х400 |
1650х650х10,0 |
21,4 |
Заглушка (низ) |
1632х632 |
|
|
Цоколь к ЩМП-70-40-10 |
700х400х100 |
- |
10,2 |
- |
- |
