ЯБПВУ (УЗОЛА)
Ящики силовые серии ЯБПВУ (Ящик с Блоком «Предохранитель — Выключатель» Унифицированный).
Другое название Рубильник. Ящики силовые ЯБПВУ предназначены для нечастых (не более трёх в час) включений - отключений силовых цепей, напряжением до 400 В переменного тока частотой 50 Гц, а также защиты их при перегрузках и коротких замыканиях.

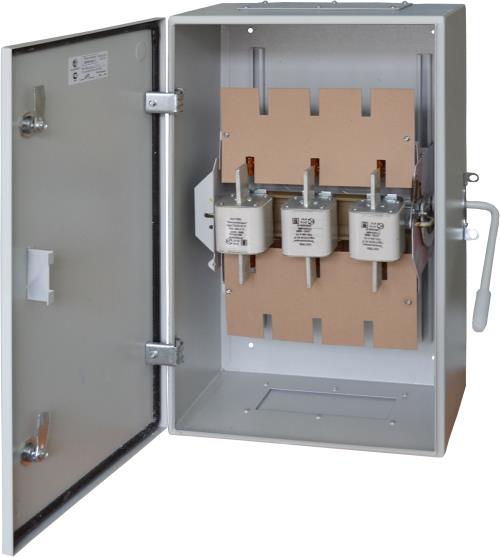

Отличительной особенностью данной серии является подвижный блок, на котором закреплены предохранители, которые выполняют функцию подвижного контакта. Силовые проводники подключаются к неподвижным контактам основания предохранителей. Отключение силовой цепи обеспечивается двойным видимым разрывом.
- Механиз включения - отключения ЯБПВУ на 250 А и 400 А – собственная разработка, защищённая патентом РФ на «Полезную модель», суть которого заключается в простоте и надёжности.
- Имеется возможность блокировки дверки. Также можно дополнительно заблокировать рукоятку от оперирования висячим замком.
Особенности корпуса ЯБПВУ-100-IP54-УЗ-009-Узола:
На нижней стенке сделаны надрубы для пробивки отверстий под сальники.
Корпус закрывается одним замком почтового типа MS-18х20.
Основание выполнено цельным из оцинкованного стального листа.
Комплектуется биметаллическими контактами.
Дверка крепится на стальные заклёпки, которые выполняют роль осей двери.
ЯБПВУ 630А - как правило не делают, так как рубильник ЯБПВУ конструктивно не имеет дугогасительных камер и в процессе замыкания будет образовываться большая электрическая дуга. Вместо ЯБПВУ 630А производим ЯРП 630А IP54, другое название ЯРВ 630А IP54.
Название |
Габариты (без рукоятки) (ВхДхГ), ММ |
Уст. размеры (ВхДхДиам), ММ |
Масса, кг |
Тип (размещение) вводных отверстий |
ЯБПВУ-100 Уз-003(004) (IP 54) |
350х260х164 |
300х220х6,5 |
6,0 |
Сальник (низ) |
ЯБПВУ-100 Уз-009 (IP 54) |
354х264х155 |
300х220х6,5 |
5,6 |
Надруб (низ) |
ЯБПВУ-250 Уз-001 (IP 31, 54) |
500х360х253 |
420х270х6,5 |
12,7 / 12,9 |
Заглушка (низ) |
ЯБПВУ-250 Уз (IP 31, 54) |
600х360х253 |
510х270х6,5 |
14,1 / 14,7 |
Заглушка (верх/низ) |
ЯБПВУ-400 Уз (IP 31, 54) |
600х360х253 |
510х270х6,5 |
15.9 / 16,1 |
Заглушка (верх/низ) |
