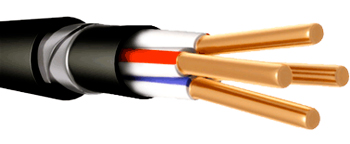

Кабель ВБШв

Кабели силовые с ПВХ изоляцией ВБШв, ВБШвнг, ВБШвЗ, ВБШвЗнг бронированные на напряжение 0,66 и 1 кВ. ГОСТ 16442-80.

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках.

Рабочее напряжение, кВ, 0,66 или 1;

Рабочая температура, ^oС от –50 до +50;

Минимальный радиус изгиба, диам. кабеля: 7,5;

Кабели прокладываются при температуре (без предварительного прогрева), ^oС не ниже -10.

Конструкция

Жила – медная;

Изоляция – ПВХ пластикат

Подушка – ленты ПВХ пленки, ленты синтетической бумаги, ПВХ шланг

Броня – стальные ленты, стальные оцинкованные ленты

Оболочка – битум, ПЭТФ лента, ПВХ пластикат

* исполнение «нг» – ПВХ пластикат пониженной горючести.

Число жил,
сечение,
мм²

Кабели силовые с ПВХ изоляцией ВБШв, ВБШвнг, ВБШвЗ, ВБШвЗнг бронированные на напряжение 0,66 и 1 кВ. ГОСТ 16442-80.

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках.

Рабочее напряжение, кВ, 0,66 или 1;

Рабочая температура, ^oС от –50 до +50;

Минимальный радиус изгиба, диам. кабеля: 7,5;

Кабели прокладываются при температуре (без предварительного прогрева), ^oС не ниже -10.

Конструкция

Жила – медная;

Изоляция – ПВХ пластикат

Подушка – ленты ПВХ пленки, ленты синтетической бумаги, ПВХ шланг

Броня – стальные ленты, стальные оцинкованные ленты

Оболочка – битум, ПЭТФ лента, ПВХ пластикат

* исполнение «нг» – ПВХ пластикат пониженной горючести.

Число жил, сечение, мм²	ВБШв ВБШвнг
	D, мм		g, кг
	0,66 кВ	1 кВ	0,66 кВ	1 кВ
2х4	14,4	15,6	373	-
3х95+ 1х50	-	37,5	-	5025
2х6	15,4	16,6	435	478
3х120+ 1х70	-	39,9	-	6205
2х10	17,8	18,2	587	594
3х150+ 1х70	-	43,1	-	7324
2х16	19,7	20,1	750	766
3х185+ 1х95	-	46,5	-	8966
2х25	22,6	23,0	1016	1033
3х240+ 1х12 0	-	52,8	-
2х35	25,0	26,3	1251	1292
4х2,5	-	-	-	-
2х50	27,7	26,7	1662	1681
4х4	16,0	17,4	508	-
2х70	-	28,2	-	2068
4х6	17,1	18,6	612	664
2х95	-	31,0	-	2634
4х10	20,0	20,5	855	877
2х120	-	33,3	-	3172
4х16	22,2	22,7	1148	1172
2х150	-	35,9	-	3824
4х25	26,1	26,6	1657	1677
2х185	-	-	-
4х35	28,5	29,0	2082	2110
2х240	-	-	-
4х50	31,9	32,4	2786	2817
3х4	15,0	16,3	435	-
4х70	-	34,9	-	3660
3х6	16,1	17,4	517	568
4х95	-	39,0	-	4771
3х10	18,6	19,1	710	728
4х120	-	41,9	-	5832
3х16	20,6	21,1	938	957
4х150	-	45,8	-	7094
3х25	24,1	24,5	1311	1332
4х185	-	49,6	-	8596
3х35	26,3	26,7	1665	1688
4х240	-	55,3	-	10940
3х50	29,3	29,7	2209	2233
5х2,5	15,1	16,2	423	464
3х70	-	32,9	-	2909
5х4	17,0	18,6	554	621
3х95	-	36,8	-	3771
5х6	18,3	20,0	863	752
3х120	-	40,2	-	4585
5х10	21,6	22,1	965	999,9
3х150	-	43,5	-	5553
5х16	24,5	25,0	1325	1364
3х185	-	47,3	-	6712
5х25	28,3	28,9	1840	1870
3х240	-	53,2	-	8501
5х35	31,0	31,6	2353	2685
3х4+ 1х2,5	17,0	-	492	-
5х50	35,2	35,8	3040	3076
3х6+ 1х4	18,2	19,6	593	644
5х70	-	36,3	-	4202
3х10+ 1х16	20,4	21,4	811	836
5х95	-	41,3	-	5575
3х16+ 1х10	23,2	23,7	1090	1112
5х120	-	44,1	-	6783
3х25+ 1х16	26,6	27,9	1553	1579
5х150	-	48,7	-	8228
3х35+ 1х16	28,9	30,2	1892	1919
5х185	-	52,5	-	10073
3х50+ 1х25	32,2	30,6	2486	2570
5х240	-	-	-	-
3х70+ 1х35	-	33,4	-	3248

ВБШвнг

D, мм

g, кг

0,66 кВ

1 кВ

0,66 кВ

1 кВ

2х4

14,4

15,6

373

3х95+ 1х50

37,5

5025

2х6

15,4

16,6

435

478

3х120+ 1х70

39,9

6205

2х10

17,8

18,2

587

594

3х150+ 1х70

43,1

7324

2х16

19,7

20,1

750

766

3х185+ 1х95

46,5

8966

2х25

22,6

23,0

1016

1033

3х240+ 1х12 0

52,8

2х35

25,0

26,3

1251

1292

4х2,5

2х50

27,7

26,7

1662

1681

4х4

16,0

17,4

508

2х70

28,2

2068

4х6

17,1

18,6

612

664

2х95

31,0

2634

4х10

20,0

20,5

855

877

2х120

33,3

3172

4х16

22,2

22,7

1148

1172

2х150

35,9

3824

4х25

26,1

26,6

1657

1677

2х185

4х35

28,5

29,0

2082

2110

2х240

4х50

31,9

32,4

2786

2817

3х4

15,0

16,3

435

4х70

34,9

3660

3х6

16,1

17,4

517

568

4х95

39,0

4771

3х10

18,6

19,1

710

728

4х120

41,9

5832

3х16

20,6

21,1

938

957

4х150

45,8

7094

3х25

24,1

24,5

1311

1332

4х185

49,6

8596

3х35

26,3

26,7

1665

1688

4х240

55,3

10940

3х50

29,3

29,7

2209

2233

5х2,5

15,1

16,2

423

464

3х70

32,9

2909

5х4

17,0

18,6

554

621

3х95

36,8

3771

5х6

18,3

20,0

863

752

3х120

40,2

4585

5х10

21,6

22,1

965

999,9

3х150

43,5

5553

5х16

24,5

25,0

1325

1364

3х185

47,3

6712

5х25

28,3

28,9

1840

1870

3х240

53,2

8501

5х35

31,0

31,6

2353

2685

3х4+ 1х2,5

17,0

492

5х50

35,2

35,8

3040

3076

3х6+ 1х4

18,2

19,6

593

644

5х70

36,3

4202

3х10+ 1х16

20,4

21,4

811

836

5х95

41,3

5575

3х16+ 1х10

23,2

23,7

1090

1112

5х120

44,1

6783

3х25+ 1х16

26,6

27,9

1553

1579

5х150

48,7

8228

3х35+ 1х16

28,9

30,2

1892

1919

5х185

52,5

10073

3х50+ 1х25

32,2

30,6

2486

2570

5х240

3х70+ 1х35

33,4

3248
