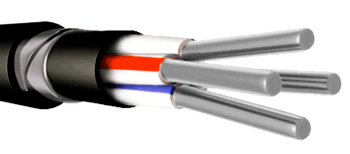

Кабели силовые с ПВХ изоляцией АВБШв бронированные на напряжение 0,66 и 1 кВ. ГОСТ 16442-80.
Кабель предназначен для передачи и распределения электрической энергии в стационарных установках.
Технические данные
- Рабочее напряжение, кВ, 0,66 или 1
- Рабочая температура, ˚С от –50 до +50
- Минимальный радиус изгиба, диам. кабеля: 7,5 мм;
- Кабели прокладываются при температуре (без предварительного прогрева), ˚С не ниже -10 град.
Конструкция
- Жила — алюминиевая;
- Изоляция — ПВХ пластикат;
- Подушка — ПВХ пластикат;
- Броня — стальные ленты, стальные оцинкованные ленты;
- Оболочка — ПВХ пластикат.
* исполнение «нг» — ПВХ пластикат пониженной горючести.
| Число жил, сечение, мм2 | АВБШв АВБШвнг | Число жил, сечение, мм2 | АВБШв АВБШвнг | ||||||
|---|---|---|---|---|---|---|---|---|---|
| D, мм | g, кг | D, мм | g, кг | ||||||
| 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | ||
| 2х4 | 14,4 | 15,6 | 322 | - | 3х70+ 1х35 | - | 33,4 | - | 1764 |
| 2х6 | 15,4 | 16,6 | 361 | 403 | 3х95+ 1х50 | - | 37,5 | - | 2196 |
| 2х10 | 17,8 | 18,2 | 461 | 468 | 3х120+ 1х7 0 | - | 39,9 | - | 2535 |
| 2х16 | 19,7 | 20,1 | 547 | 563 | 3х150+ 1х7 0 | - | 43,1 | - | 3058 |
| 2х25 | 22,6 | 23,0 | 698 | 715 | 3х185+ 1х9 5 | - | 46,5 | - | 3509 |
| 2х35 | 25,0 | 26,3 | 812 | 853 | 3х240+ 1х1 20 | - | 52,8 | - | 4007 |
| 2х50 | 27,7 | 26,7 | 1036 | 1035 | 4х4 | 16,0 | 17,4 | 406 | - |
| 2х70 | - | 28,2 | - | 1185 | 4х6 | 17,1 | 18,6 | 462 | 514 |
| 2х95 | - | 31,0 | - | 1435 | 4х10 | 20,0 | 20,5 | 603 | 624 |
| 2х120 | - | 33,3 | - | 1658 | 4х16 | 22,2 | 22,7 | 743 | 766 |
| 2х150 | - | 35,9 | - | 1932 | 4х25 | 26,1 | 26,6 | 1015 | 1042 |
| 2х185 | - | - | - | - | 4х35 | 28,5 | 29,0 | 1203 | 1231 |
| 2х240 | - | - | - | - | 4х50 | 31,9 | 32,4 | 1534 | 1564 |
| 3х4 | 15,0 | 16,3 | 359 | - | 4х70 | - | 34,9 | - | 1895 |
| 3х6 | 16,1 | 17,4 | 406 | 456 | 4х95 | - | 39,0 | - | 2374 |
| 3х10 | 18,6 | 19,1 | 521 | 538 | 4х120 | - | 41,9 | - | 2804 |
| 3х16 | 20,6 | 21,1 | 634 | 653 | 4х150 | - | 45,8 | - | 3309 |
| 3х25 | 24,1 | 24,5 | 834 | 855 | 4х185 | - | 49,6 | - | 3928 |
| 3х35 | 26,3 | 26,7 | 1006 | 1024 | 4х240 | - | 55,3 | - | 4812 |
| 3х50 | 29,3 | 29,7 | 1269 | 1294 | 5х4 | 17,0 | 18,6 | 434 | 500 |
| 3х70 | - | 32,9 | - | 1584 | 5х6 | 18,3 | 20,0 | 502 | 562 |
| 3х95 | - | 36,8 | - | 1973 | 5х10 | 21,6 | 22,1 | 660 | 685 |
| 3х120 | - | 40,2 | - | 2314 | 5х16 | 24,5 | 25,0 | 833 | 861 |
| 3х150 | - | 43,5 | - | 2715 | 5х25 | 28,3 | 28,9 | 1086 | 1116 |
| 3х185 | - | 47,3 | - | 3211 | 5х35 | 31,0 | 31,6 | 1305 | 1337 |
| 3х240 | - | 53,2 | - | 3959 | 5х50 | 35,2 | 35,8 | 1653 | 1689 |
| 3х4+ 1х2,5 | 17,0 | - | 392 | - | 5х70 | - | 36,3 | - | 2136 |
| 3х6+ 1х4 | 18,2 | 19,6 | 456 | 507 | 5х95 | - | 41,3 | - | 2715 |
| 3х10+ 1х16 | 20,4 | 21,4 | 535 | 610 | 5х120 | - | 44,1 | - | 3175 |
| 3х16+ 1х10 | 23,2 | 23,7 | 713 | 746 | 5х150 | - | 48,7 | - | 3796 |
| 3х25+ 1х16 | 26,6 | 27,9 | 915 | 1000 | 5х185 | - | 52,5 | - | 4507 |
| 3х35+ 1х16 | 28,9 | 30,2 | 1152 | 1159 | 5х240 | - | - | - | - |
| 3х50+ 1х25 | 32,3 | 30,6 | 1442 | 1472 | |||||
