ППГнг(А) – FRHF, ППГЭнг(А) – FRHF, ПвПГнг(А) – FRHF, ПвПГЭнг(А) – FRHF
Кабели предназначены для передачи и распределения электроэнергии в стационарныx установкаx при номинальном переменном напряжении 0,66 и 1 кВ частотой до 50 Гц.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания наземлю не превышает 125 ч за год.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
Кабели предназначены для общепромышленного применения и применения на атомныx станцияx (АС) в системаx АС класса 2 по классификации ОБП 88/97 (ПНАЭ Г-01-011) при поставке на внутренний рынок и на экспорт. Для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарнойсигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов).
Для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.1.1.2.1.

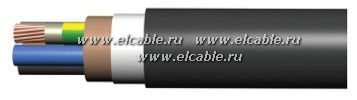

1. Токопроводящая жила– медная однопроволочная и многопроволочная, класса 1 или 2 по ГОСТ 22483.
2. Обмотка - из слюдосодержащиx лент.
3. Изоляция - для ППГнг(А) - FRHF, ППГЭнг(А) – FRHF из термопластичной полимерной композиции, не содержащей галогенов, для кабелей марокПвПГнг(А) - FRHF , ПвПГЭнг(А) – FRHF - из сшитого полиэтилена.
4. Скрутка- изолированные жилы скручены в сердечник. Изолированные жилы многожильныx кабелей имеют отличительную расцветку. Изоляция нулевыxжил голубого (светло-синего цвета). Изоляция жил заземления имеет двуxцветную (зелено-желтую) расцветку. Изолированные жилы одножильныx кабелеймогут быть любого цвета.
5. Внутренняя оболочка- из полимерной композиции, не содержащей галогенов.
6. Обмотка - из слюдосодержащией ленты или одной стеклоленты.
7. Экран (в кабеляx марок ППГЭнг(А) - FRHF , ПвПГЭнг(А)- FRHF) - из медной фольги или медной ленты.
8. Наружная оболочка – из полимерной композиции, не содержащей галогенов.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
|
Марка кабеля |
Число жил |
Номинальное сечение, мм2 |
|
|
номинальное напряжение, кВ |
|||
|
0,66 |
1 |
||
|
ППГнг(А)-FRHF ППГЭнг(А)-FRHF |
1 |
1,5-50 |
1,5-1000 |
|
3, 4 |
1,5-400 |
||
|
2, 5 |
1,5-240 |
||
|
ПвПГнг(А)-FRHF ПвПГЭнг(А)-FRHF |
1 |
- |
1,5-1000 |
|
3, 4 |
1,5-400 |
||
|
2, 5 |
1,5-240 |
||
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
|
Число жил и номинальное сечение, мм2 |
Расчетный наружный диаметр кабеля, мм |
Расчетная масса 1 км кабеля, кг |
|
ППГнг (А) - FRHF - 0.66 кВ |
||
|
1х1.5ок |
8.6 |
110 |
|
1х2.5ок |
9.2 |
131 |
|
1х4ок |
9.9 |
158 |
|
1х6ок |
10.4 |
185 |
|
1х10ок |
11.6 |
250 |
|
1х16мк |
13.4 |
346 |
|
1х25мк |
14.5 |
457 |
|
1х35мк |
15.5 |
564 |
|
1х50мк |
17.0 |
714 |
|
2х1.5ок (N) |
13.2 |
261 |
|
2х2.5ок (N) |
14.0 |
304 |
|
2х4ок (N) |
15.3 |
380 |
|
2х6ок (N) |
16.3 |
451 |
|
2х10ок (N) |
18.7 |
629 |
|
2х16мк (N) |
22.0 |
888 |
|
2х25мк (N) |
24.4 |
1187 |
|
2х35мк (N) |
26.4 |
1466 |
|
2х50мк (N) |
29.4 |
1874 |
|
3х1.5ок |
13.8 |
287 |
|
3х1.5ок (N, РЕ) |
13.8 |
287 |
|
3х2.5ок |
14.6 |
340 |
|
3х2.5ок (N, РЕ) |
14.6 |
340 |
|
3х4ок |
16.1 |
432 |
|
3х4ок (N, РЕ) |
16.1 |
432 |
|
3х6ок |
17.1 |
520 |
|
3х6ок (N, РЕ) |
17.1 |
520 |
|
3х10ок |
19.7 |
740 |
|
3х10ок (N, РЕ) |
19.7 |
740 |
|
3х16мк |
23.2 |
1053 |
|
3х16мк (N, РЕ) |
23.2 |
1053 |
|
3х25мк |
25.8 |
1439 |
|
3х25мк (N, РЕ) |
25.8 |
1439 |
|
3х25мк+1х16мк (РЕ) |
28.3 |
1704 |
|
3х25мк+1х16мк (N) |
28.3 |
1704 |
|
3х35мк |
28.0 |
1801 |
|
3х35мк (N, РЕ) |
28.0 |
1801 |
|
3х35мк+1х16мк (РЕ) |
29.6 |
2001 |
|
3х35мк+1х16мк (N) |
29.6 |
2001 |
|
3х50мк |
31.6 |
2357 |
|
3х50мк (N, РЕ) |
31.6 |
2357 |
|
3х50мк+1х25мк (РЕ) |
33.5 |
2656 |
|
3х50мк+1х25мк (N) |
33.5 |
2656 |
|
3х50мc (N, РЕ) |
31.7 |
2231 |
|
3х50мc |
31.7 |
2231 |
|
4х1.5ок (N) |
14.8 |
332 |
|
4х1.5ок (РЕ) |
14.8 |
332 |
|
4х2.5ок (N) |
15.7 |
397 |
|
4х2.5ок (РЕ) |
15.7 |
397 |
|
4х4ок (N) |
17.3 |
511 |
|
4х4ок (РЕ) |
17.3 |
511 |
|
4х6ок (N) |
18.5 |
621 |
|
4х6ок (РЕ) |
18.5 |
621 |
|
4х10ок (N) |
21.4 |
894 |
|
4х10ок (РЕ) |
21.4 |
894 |
|
4х16мк (N) |
25.5 |
1295 |
|
4х16мк (РЕ) |
25.5 |
1295 |
|
4х25мк (N) |
28.3 |
1768 |
|
4х25мк (РЕ) |
28.3 |
1768 |
|
4х35мк (N) |
30.7 |
2231 |
|
4х35мк (РЕ) |
30.7 |
2231 |
|
4х50мк (РЕ) |
35.1 |
2965 |
|
4х50мк (N) |
35.1 |
2965 |
|
4х50мc (РЕ) |
33.4 |
2785 |
|
4х50мc (N) |
33.4 |
2785 |
|
5х1.5ок (N, РЕ) |
15.9 |
381 |
|
5х2.5ок (N, РЕ) |
16.9 |
461 |
|
5х4ок (N, РЕ) |
18.7 |
596 |
|
5х6ок (N, РЕ) |
20.1 |
731 |
|
5х10ок (N, РЕ) |
23.3 |
1059 |
|
5х16мк (N, РЕ) |
27.9 |
1546 |
|
5х25мк (N, РЕ) |
31.4 |
2167 |
|
5х35мк (N, РЕ) |
34.5 |
2771 |
|
5х50мк (N, РЕ) |
38.5 |
3586 |
|
5x50мс (N, РЕ) |
36.9 |
3434 |
|
ППГнг (А) - FRHF - 1 кВ |
||
|
1х1.5ок |
9.2 |
124 |
|
1х2.5ок |
9.6 |
141 |
|
1х4ок |
10.5 |
175 |
|
1х6ок |
11.0 |
202 |
|
1х10ок |
11.8 |
256 |
|
1х16мк |
13.6 |
353 |
|
1х25мк |
14.7 |
465 |
|
1х35мк |
15.7 |
572 |
|
1х50мк |
17.2 |
723 |
|
1х70мк |
18.7 |
948 |
|
1х95мк |
21.0 |
1246 |
|
1х120мк |
22.5 |
1497 |
|
1х150мк |
25.3 |
1873 |
|
1х185мк |
27.3 |
2282 |
|
1х240мк |
30.1 |
2881 |
|
2х1.5ок (N) |
14.0 |
291 |
|
2х2.5ок (N) |
14.8 |
336 |
|
2х4ок (N) |
16.5 |
434 |
|
2х6ок (N) |
17.5 |
508 |
|
2х10ок (N) |
19.1 |
651 |
|
2х16мк (N) |
22.4 |
913 |
|
2х25мк (N) |
24.8 |
1215 |
|
2х35мк (N) |
26.8 |
1496 |
|
2х50мк (N) |
29.8 |
1908 |
|
2х70мк (N) |
33.2 |
2524 |
|
2х95мк (N) |
38.2 |
3384 |
|
2х120мк (N) |
41.2 |
4054 |
|
2х150мк (N) |
46.4 |
5101 |
|
2х185мк (N) |
50.4 |
6197 |
|
2х240мк (N) |
56.8 |
7951 |
|
3х1.5ок |
14.6 |
321 |
|
3х1.5ок (N, РЕ) |
14.6 |
321 |
|
3х2.5ок |
15.5 |
376 |
|
3х2.5ок (N, РЕ) |
15.5 |
376 |
|
3х4ок |
17.3 |
492 |
|
3х4ок (N, РЕ) |
17.3 |
492 |
|
3х6ок |
18.4 |
584 |
|
3х6ок (N, РЕ) |
18.4 |
584 |
|
3х10ок |
20.2 |
763 |
|
3х10ок (N, РЕ) |
20.2 |
763 |
|
3х16мк |
23.8 |
1094 |
|
3х16мк (N, РЕ) |
23.8 |
1094 |
|
3х25мк |
26.3 |
1470 |
|
3х25мк (N, РЕ) |
26.3 |
1470 |
|
3х25мк+1х16мк (РЕ) |
28.7 |
1741 |
|
3х25мк+1х16мк (N) |
28.7 |
1741 |
|
3х35мк |
28.4 |
1835 |
|
3х35мк (N, РЕ) |
28.4 |
1835 |
|
3х35мк+1х16мк (РЕ) |
30.1 |
2037 |
|
3х35мк+1х16мк (N) |
30.1 |
2037 |
|
3х50мк |
32.0 |
2395 |
|
3х50мк (N, РЕ) |
32.0 |
2395 |
|
3х50мк+1х25мк (РЕ) |
34.4 |
2733 |
|
3х50мк+1х25мк (N) |
34.4 |
2733 |
|
3х50мc (N, РЕ) |
32.1 |
2266 |
|
3х50мc |
32.1 |
2266 |
|
3х70мc (N, РЕ) |
35.6 |
2973 |
|
3х70мc |
35.6 |
2973 |
|
3х95мc (N, РЕ) |
39.5 |
3866 |
|
3х95мc |
39.5 |
3866 |
|
3х120мc (N, РЕ) |
42.4 |
4719 |
|
3х120мc |
42.4 |
4719 |
|
3х150мc (N, РЕ) |
46.3 |
5741 |
|
3х150мc |
46.3 |
5741 |
|
3х185мc (N, РЕ) |
50.4 |
6953 |
|
3х185мc |
50.4 |
6953 |
|
3х240мc (N, РЕ) |
56.4 |
8948 |
|
3х240мc |
56.4 |
8948 |
|
4х1.5ок (N) |
15.7 |
371 |
|
4х1.5ок (РЕ) |
15.7 |
371 |
|
4х2.5ок (N) |
16.7 |
438 |
|
4х2.5ок (РЕ) |
16.7 |
438 |
|
4х4ок (N) |
18.8 |
581 |
|
4х4ок (РЕ) |
18.8 |
581 |
|
4х6ок (N) |
19.9 |
695 |
|
4х6ок (РЕ) |
19.9 |
695 |
|
4х10ок (N) |
21.9 |
923 |
|
4х10ок (РЕ) |
21.9 |
923 |
|
4х16мк (N) |
26.0 |
1328 |
|
4х16мк (РЕ) |
26.0 |
1328 |
|
4х25мк (N) |
28.7 |
1804 |
|
4х25мк (РЕ) |
28.7 |
1804 |
|
4х35мк (N) |
31.6 |
2308 |
|
4х35мк (РЕ) |
31.6 |
2308 |
|
4х50мк (РЕ) |
35.6 |
3010 |
|
4х50мк (N) |
35.6 |
3010 |
|
4х50мc (РЕ) |
33.6 |
2819 |
|
4х50мc (N) |
33.6 |
2819 |
|
4х70мc (РЕ) |
37.3 |
3717 |
|
4х70мc (N) |
37.3 |
3717 |
|
4х95мc (РЕ) |
41.3 |
4887 |
|
4х95мc (N) |
41.3 |
4887 |
|
4х120мc (РЕ) |
45.1 |
6047 |
|
4х120мc (N) |
45.1 |
6047 |
|
4х150мc (РЕ) |
48.5 |
7319 |
|
4х150мc (N) |
48.5 |
7319 |
|
4х185мc (РЕ) |
52.9 |
8982 |
|
4х185мc (N) |
52.9 |
8982 |
|
4х240мc (РЕ) |
59.0 |
11494 |
|
4х240мc (N) |
59.0 |
11494 |
|
5х1.5ок (N, РЕ) |
16.9 |
429 |
|
5х2.5ок (N, РЕ) |
18.0 |
509 |
|
5х4ок (N, РЕ) |
20.3 |
678 |
|
5х6ок (N, РЕ) |
21.7 |
821 |
|
5х10ок (N, РЕ) |
24.1 |
1109 |
|
5х16мк (N, РЕ) |
28.5 |
1590 |
|
5х25мк (N, РЕ) |
31.9 |
2211 |
|
5х35мк (N, РЕ) |
35.0 |
2819 |
|
5х50мк (N, РЕ) |
39.1 |
3639 |
|
5x50мс (N, РЕ) |
37.1 |
3476 |
|
5x70мс (N, РЕ) |
40.7 |
4575 |
|
5x95мс (N, РЕ) |
45.9 |
6131 |
|
5x120мс (N, РЕ) |
49.1 |
7439 |
|
5x150мс (N, РЕ) |
53.3 |
9239 |
|
5x185мс (N, РЕ) |
58.4 |
11213 |
|
5x240мс (N, РЕ) |
64.6 |
14006 |
|
ПвПГнг (А) - FRHF - 1 кВ |
||
|
1х1.5ок |
10.8 |
165 |
|
1х2.5ок |
11.2 |
182 |
|
1х4ок |
11.7 |
207 |
|
1х6ок |
12.2 |
235 |
|
1х10ок |
13.0 |
290 |
|
1х16мк |
14.6 |
383 |
|
1х25мк |
15.8 |
493 |
|
1х35мк |
16.8 |
602 |
|
1х50мк |
18.7 |
763 |
|
1х70мк |
20.4 |
1000 |
|
1х95мк |
22.3 |
1280 |
|
1х120мк |
24.2 |
1554 |
|
1х150мк |
26.4 |
1887 |
|
1х185мк |
28.4 |
2289 |
|
1х240мк |
31.1 |
2869 |
|
2х1.5ок (N) |
15.1 |
326 |
|
2х2.5ок (N) |
15.9 |
372 |
|
2х4ок (N) |
16.8 |
435 |
|
2х6ок (N) |
17.8 |
508 |
|
2х10ок (N) |
19.4 |
650 |
|
2х16мк (N) |
22.7 |
909 |
|
2х25мк (N) |
25.1 |
1203 |
|
2х35мк (N) |
27.1 |
1482 |
|
2х50мк (N) |
30.3 |
1884 |
|
2х70мк (N) |
34.5 |
2569 |
|
2х95мк (N) |
38.3 |
3307 |
|
2х120мк (N) |
41.7 |
4009 |
|
2х150мк (N) |
46.9 |
5037 |
|
2х185мк (N) |
50.9 |
6110 |
|
2х240мк (N) |
57.1 |
7803 |
|
3х1.5ок |
15.7 |
352 |
|
3х1.5ок (N, РЕ) |
15.7 |
352 |
|
3х2.5ок |
16.6 |
407 |
|
3х2.5ок (N, РЕ) |
16.6 |
407 |
|
3х4ок |
17.6 |
484 |
|
3х4ок (N, РЕ) |
17.6 |
484 |
|
3х6ок |
18.6 |
575 |
|
3х6ок (N, РЕ) |
18.6 |
575 |
|
3х10ок |
20.4 |
752 |
|
3х10ок (N, РЕ) |
20.4 |
752 |
|
3х16мк |
24.1 |
1075 |
|
3х16мк (N, РЕ) |
24.1 |
1075 |
|
3х25мк |
26.5 |
1438 |
|
3х25мк (N, РЕ) |
26.5 |
1438 |
|
3х25мк+1х16мк (РЕ) |
28.9 |
1694 |
|
3х25мк+1х16мк (N) |
28.9 |
1694 |
|
3х35мк |
28.6 |
1798 |
|
3х35мк (N, РЕ) |
28.6 |
1798 |
|
3х35мк+1х16мк (РЕ) |
30.3 |
1988 |
|
3х35мк+1х16мк (N) |
30.3 |
1988 |
|
3х50мк |
32.0 |
2304 |
|
3х50мк (N, РЕ) |
32.0 |
2304 |
|
3х50мк+1х25мк (РЕ) |
35.8 |
2783 |
|
3х50мк+1х25мк (N) |
35.8 |
2783 |
|
3х50мc (N, РЕ) |
32.1 |
2186 |
|
3х50мc |
32.1 |
2186 |
|
3х70мc (N, РЕ) |
36.4 |
2972 |
|
3х70мc |
36.4 |
2972 |
|
3х95мc (N, РЕ) |
39.4 |
3775 |
|
3х95мc |
39.4 |
3775 |
|
3х120мc (N, РЕ) |
42.9 |
4609 |
|
3х120мc |
42.9 |
4609 |
|
3х150мc (N, РЕ) |
47.1 |
5679 |
|
3х150мc |
47.1 |
5679 |
|
3х185мc (N, РЕ) |
51.2 |
6851 |
|
3х185мc |
51.2 |
6851 |
|
3х240мc (N, РЕ) |
56.8 |
8766 |
|
3х240мc |
56.8 |
8766 |
|
4х1.5ок (N) |
16.8 |
400 |
|
4х1.5ок (РЕ) |
16.8 |
400 |
|
4х2.5ок (N) |
17.8 |
468 |
|
4х2.5ок (РЕ) |
17.8 |
468 |
|
4х4ок (N) |
18.9 |
563 |
|
4х4ок (РЕ) |
18.9 |
563 |
|
4х6ок (N) |
20.1 |
676 |
|
4х6ок (РЕ) |
20.1 |
676 |
|
4х10ок (N) |
22.1 |
899 |
|
4х10ок (РЕ) |
22.1 |
899 |
|
4х16мк (N) |
26.2 |
1294 |
|
4х16мк (РЕ) |
26.2 |
1294 |
|
4х25мк (N) |
28.9 |
1753 |
|
4х25мк (РЕ) |
28.9 |
1753 |
|
4х35мк (N) |
31.3 |
2212 |
|
4х35мк (РЕ) |
31.3 |
2212 |
|
4х50мк (РЕ) |
35.8 |
2927 |
|
4х50мк (N) |
35.8 |
2927 |
|
4х50мc (РЕ) |
35.1 |
2815 |
|
4х50мc (N) |
35.1 |
2815 |
|
4х70мc (РЕ) |
38.5 |
3688 |
|
4х70мc (N) |
38.5 |
3688 |
|
4х95мc (РЕ) |
42.1 |
4765 |
|
4х95мc (N) |
42.1 |
4765 |
|
4х120мc (РЕ) |
46.3 |
5968 |
|
4х120мc (N) |
46.3 |
5968 |
|
4х150мc (РЕ) |
49.8 |
7195 |
|
4х150мc (N) |
49.8 |
7195 |
|
4х185мc (РЕ) |
53.8 |
8703 |
|
4х185мc (N) |
53.8 |
8703 |
|
4х240мc (РЕ) |
60.0 |
11196 |
|
4х240мc (N) |
60.0 |
11196 |
|
5х1.5ок (N, РЕ) |
18.1 |
456 |
|
5х2.5ок (N, РЕ) |
19.1 |
537 |
|
5х4ок (N, РЕ) |
20.4 |
651 |
|
5х6ок (N, РЕ) |
21.7 |
786 |
|
5х10ок (N, РЕ) |
24.1 |
1068 |
|
5х16мк (N, РЕ) |
28.5 |
1535 |
|
5х25мк (N, РЕ) |
31.5 |
2092 |
|
5х35мк (N, РЕ) |
35.0 |
2736 |
|
5х50мк (N, РЕ) |
39.1 |
3514 |
|
5x50мс (N, РЕ) |
38.1 |
3400 |
|
5x70мс (N, РЕ) |
41.9 |
4510 |
|
5x95мс (N, РЕ) |
46.7 |
5969 |
|
5x120мс (N, РЕ) |
50.4 |
7316 |
|
5x150мс (N, РЕ) |
54.6 |
9059 |
|
5x185мс (N, РЕ) |
59.6 |
10950 |
|
5x240мс (N, РЕ) |
66.6 |
13775 |
|
ПвПГЭнг (А) - FRHF - 1 кВ |
||
|
1х1.5ок |
11.0 |
181 |
|
1х2.5ок |
11.4 |
200 |
|
1х4ок |
11.8 |
225 |
|
1х6ок |
12.3 |
254 |
|
1х10ок |
13.1 |
311 |
|
1х16мк |
14.8 |
408 |
|
1х25мк |
15.9 |
520 |
|
1х35мк |
16.9 |
631 |
|
1х50мк |
18.8 |
796 |
|
1х70мк |
20.5 |
1037 |
|
1х95мк |
22.4 |
1320 |
|
1х120мк |
24.3 |
1598 |
|
1х150мк |
26.6 |
1968 |
|
1х185мк |
28.6 |
2377 |
|
1х240мк |
31.3 |
2966 |
|
2х1.5ок (N) |
15.2 |
351 |
|
2х2.5ок (N) |
16.0 |
399 |
|
2х4ок (N) |
16.9 |
464 |
|
2х6ок (N) |
17.9 |
539 |
|
2х10ок (N) |
19.5 |
684 |
|
2х16мк (N) |
22.8 |
950 |
|
2х25мк (N) |
25.3 |
1279 |
|
2х35мк (N) |
27.3 |
1566 |
|
2х50мк (N) |
30.5 |
1979 |
|
2х70мк (N) |
34.7 |
2678 |
|
2х95мк (N) |
38.5 |
3429 |
|
2х120мк (N) |
41.9 |
4143 |
|
2х150мк (N) |
47.1 |
5187 |
|
2х185мк (N) |
51.1 |
6274 |
|
2х240мк (N) |
57.3 |
7988 |
|
3х1.5ок |
15.8 |
379 |
|
3х1.5ок (N, РЕ) |
15.8 |
379 |
|
3х2.5ок |
16.7 |
436 |
|
3х2.5ок (N, РЕ) |
16.7 |
436 |
|
3х4ок |
17.7 |
515 |
|
3х4ок (N, РЕ) |
17.7 |
515 |
|
3х6ок |
18.7 |
607 |
|
3х6ок (N, РЕ) |
18.7 |
607 |
|
3х10ок |
20.5 |
788 |
|
3х10ок (N, РЕ) |
20.5 |
788 |
|
3х16мк |
24.3 |
1148 |
|
3х16мк (N, РЕ) |
24.3 |
1148 |
|
3х25мк |
26.7 |
1520 |
|
3х25мк (N, РЕ) |
26.7 |
1520 |
|
3х35мк |
28.8 |
1887 |
|
3х35мк (N, РЕ) |
28.8 |
1887 |
|
3х50мк |
32.2 |
2405 |
|
3х50мк (N, РЕ) |
32.2 |
2405 |
|
3х50мc (N, РЕ) |
32.3 |
2287 |
|
3х50мc |
32.3 |
2287 |
|
3х70мc (N, РЕ) |
36.6 |
3087 |
|
3х70мc |
36.6 |
3087 |
|
3х95мc (N, РЕ) |
39.6 |
3901 |
|
3х95мc |
39.6 |
3901 |
|
3х120мc (N, РЕ) |
43.1 |
4746 |
|
3х120мc |
43.1 |
4746 |
|
3х150мc (N, РЕ) |
47.3 |
5830 |
|
3х150мc |
47.3 |
5830 |
|
3х185мc (N, РЕ) |
51.4 |
7017 |
|
3х185мc |
51.4 |
7017 |
|
3х240мc (N, РЕ) |
57.0 |
8950 |
|
3х240мc |
57.0 |
8950 |
|
4х1.5ок (N) |
16.9 |
429 |
|
4х1.5ок (РЕ) |
16.9 |
429 |
|
4х2.5ок (N) |
17.9 |
499 |
|
4х2.5ок (РЕ) |
17.9 |
499 |
|
4х4ок (N) |
19.0 |
597 |
|
4х4ок (РЕ) |
19.0 |
597 |
|
4х6ок (N) |
20.2 |
712 |
|
4х6ок (РЕ) |
20.2 |
712 |
|
4х10ок (N) |
22.2 |
939 |
|
4х10ок (РЕ) |
22.2 |
939 |
|
4х16мк (N) |
26.4 |
1375 |
|
4х16мк (РЕ) |
26.4 |
1375 |
|
4х25мк (N) |
29.1 |
1843 |
|
4х25мк (РЕ) |
29.1 |
1843 |
|
4х35мк (N) |
31.5 |
2310 |
|
4х35мк (РЕ) |
31.5 |
2310 |
|
4х50мк (РЕ) |
36.0 |
3040 |
|
4х50мк (N) |
36.0 |
3040 |
|
4х50мc (РЕ) |
35.3 |
2926 |
|
4х50мc (N) |
35.3 |
2926 |
|
4х70мc (РЕ) |
38.7 |
3811 |
|
4х70мc (N) |
38.7 |
3811 |
|
4х95мc (РЕ) |
42.3 |
4900 |
|
4х95мc (N) |
42.3 |
4900 |
|
4х120мc (РЕ) |
46.5 |
6116 |
|
4х120мc (N) |
46.5 |
6116 |
|
4х150мc (РЕ) |
50.0 |
7355 |
|
4х150мc (N) |
50.0 |
7355 |
|
4х185мc (РЕ) |
54.0 |
8878 |
|
4х185мc (N) |
54.0 |
8878 |
|
4х240мc (РЕ) |
60.2 |
11391 |
|
4х240мc (N) |
60.2 |
11391 |
|
5х1.5ок (N, РЕ) |
18.2 |
488 |
|
5х2.5ок (N, РЕ) |
19.2 |
570 |
|
5х4ок (N, РЕ) |
20.5 |
687 |
|
5х6ок (N, РЕ) |
21.8 |
825 |
|
5х10ок (N, РЕ) |
24.3 |
1142 |
|
5х16мк (N, РЕ) |
28.7 |
1623 |
|
5х25мк (N, РЕ) |
31.7 |
2191 |
|
5х35мк (N, РЕ) |
35.2 |
2847 |
|
5х50мк (N, РЕ) |
39.3 |
3638 |
|
5x50мс (N, РЕ) |
38.3 |
3521 |
|
5x70мс (N, РЕ) |
42.1 |
4645 |
|
5x95мс (N, РЕ) |
46.9 |
6119 |
|
5x120мс (N, РЕ) |
50.6 |
7479 |
|
5x150мс (N, РЕ) |
55.2 |
9293 |
|
5x185мс (N, РЕ) |
59.8 |
11144 |
|
5x240мс (N, РЕ) |
66.8 |
13990 |
|
ППГЭнг (А) - FRHF - 0.66 кВ |
||
|
1х1.5ок |
8.7 |
123 |
|
1х2.5ок |
9.3 |
145 |
|
1х4ок |
10.0 |
174 |
|
1х6ок |
10.5 |
201 |
|
1х10ок |
11.7 |
269 |
|
1х16мк |
13.5 |
369 |
|
1х25мк |
14.6 |
482 |
|
1х35мк |
15.6 |
591 |
|
1х50мк |
17.1 |
744 |
|
2х1.5ок (N) |
13.3 |
282 |
|
2х2.5ок (N) |
14.1 |
327 |
|
2х4ок (N) |
15.4 |
406 |
|
2х6ок (N) |
16.4 |
479 |
|
2х10ок (N) |
18.9 |
662 |
|
2х16мк (N) |
22.1 |
928 |
|
2х25мк (N) |
24.6 |
1261 |
|
2х35мк (N) |
26.6 |
1547 |
|
2х50мк (N) |
29.6 |
1966 |
|
3х1.5ок |
13.9 |
310 |
|
3х1.5ок (N, РЕ) |
13.9 |
310 |
|
3х2.5ок |
14.7 |
364 |
|
3х2.5ок (N, РЕ) |
14.7 |
364 |
|
3х4ок |
16.2 |
459 |
|
3х4ок (N, РЕ) |
16.2 |
459 |
|
3х6ок |
17.2 |
550 |
|
3х6ок (N, РЕ) |
17.2 |
550 |
|
3х10ок |
19.9 |
775 |
|
3х10ок (N, РЕ) |
19.9 |
775 |
|
3х16мк |
23.3 |
1096 |
|
3х16мк (N, РЕ) |
23.3 |
1096 |
|
3х25мк |
26.0 |
1519 |
|
3х25мк (N, РЕ) |
26.0 |
1519 |
|
3х25мк+1х16мк (РЕ) |
28.5 |
1792 |
|
3х25мк+1х16мк (N) |
28.5 |
1792 |
|
3х35мк |
28.2 |
1888 |
|
3х35мк (N, РЕ) |
28.2 |
1888 |
|
3х35мк+1х16мк (РЕ) |
29.8 |
2093 |
|
3х35мк+1х16мк (N) |
29.8 |
2093 |
|
3х50мк |
31.8 |
2456 |
|
3х50мк (N, РЕ) |
31.8 |
2456 |
|
3х50мк+1х25мк (РЕ) |
33.7 |
2762 |
|
3х50мк+1х25мк (N) |
33.7 |
2762 |
|
3х50мc (N, РЕ) |
31.9 |
2331 |
|
3х50мc |
31.9 |
2331 |
|
4х1.5ок (N) |
14.9 |
357 |
|
4х1.5ок (РЕ) |
14.9 |
357 |
|
4х2.5ок (N) |
15.8 |
423 |
|
4х2.5ок (РЕ) |
15.8 |
423 |
|
4х4ок (N) |
17.4 |
541 |
|
4х4ок (РЕ) |
17.4 |
541 |
|
4х6ок (N) |
18.6 |
654 |
|
4х6ок (РЕ) |
18.6 |
654 |
|
4х10ок (N) |
21.6 |
933 |
|
4х10ок (РЕ) |
21.6 |
933 |
|
4х16мк (N) |
25.7 |
1374 |
|
4х16мк (РЕ) |
25.7 |
1374 |
|
4х25мк (N) |
28.5 |
1856 |
|
4х25мк (РЕ) |
28.5 |
1856 |
|
4х35мк (N) |
30.9 |
2327 |
|
4х35мк (РЕ) |
30.9 |
2327 |
|
4х50мк (РЕ) |
35.3 |
3076 |
|
4х50мк (N) |
35.3 |
3076 |
|
4х50мc (РЕ) |
33.6 |
2891 |
|
4х50мc (N) |
33.6 |
2891 |
|
5х1.5ок (N, РЕ) |
16.0 |
407 |
|
5х2.5ок (N, РЕ) |
17.0 |
490 |
|
5х4ок (N, РЕ) |
18.8 |
628 |
|
5х6ок (N, РЕ) |
20.2 |
766 |
|
5х10ок (N, РЕ) |
23.5 |
1101 |
|
5х16мк (N, РЕ) |
28.1 |
1632 |
|
5х25мк (N, РЕ) |
31.6 |
2266 |
|
5х35мк (N, РЕ) |
34.7 |
2879 |
|
5х50мк (N, РЕ) |
38.7 |
3708 |
|
5x50мс (N, РЕ) |
37.1 |
3551 |
|
ППГЭнг (А) - FRHF - 1 кВ |
||
|
1х1.5ок |
9.3 |
138 |
|
1х2.5ок |
9.7 |
156 |
|
1х4ок |
10.6 |
191 |
|
1х6ок |
11.1 |
220 |
|
1х10ок |
11.9 |
275 |
|
1х16мк |
13.7 |
376 |
|
1х25мк |
14.8 |
490 |
|
1х35мк |
15.8 |
600 |
|
1х50мк |
17.3 |
753 |
|
1х70мк |
18.8 |
982 |
|
1х95мк |
21.1 |
1285 |
|
1х120мк |
22.6 |
1539 |
|
1х150мк |
25.5 |
1950 |
|
1х185мк |
27.5 |
2367 |
|
1х240мк |
30.3 |
2975 |
|
2х1.5ок (N) |
14.1 |
314 |
|
2х2.5ок (N) |
14.9 |
361 |
|
2х4ок (N) |
16.6 |
463 |
|
2х6ок (N) |
17.6 |
539 |
|
2х10ок (N) |
19.3 |
684 |
|
2х16мк (N) |
22.5 |
954 |
|
2х25мк (N) |
25.0 |
1290 |
|
2х35мк (N) |
27.0 |
1579 |
|
2х50мк (N) |
30.0 |
2001 |
|
2х70мк (N) |
33.4 |
2629 |
|
2х95мк (N) |
38.4 |
3505 |
|
2х120мк (N) |
41.4 |
4186 |
|
2х150мк (N) |
46.6 |
5250 |
|
2х185мк (N) |
50.6 |
6359 |
|
2х240мк (N) |
57.0 |
8135 |
|
3х1.5ок |
14.8 |
346 |
|
3х1.5ок (N, РЕ) |
14.8 |
346 |
|
3х2.5ок |
15.6 |
402 |
|
3х2.5ок (N, РЕ) |
15.6 |
402 |
|
3х4ок |
17.5 |
522 |
|
3х4ок (N, РЕ) |
17.5 |
522 |
|
3х6ок |
18.5 |
616 |
|
3х6ок (N, РЕ) |
18.5 |
616 |
|
3х10ок |
20.3 |
799 |
|
3х10ок (N, РЕ) |
20.3 |
799 |
|
3х16мк |
24.0 |
1166 |
|
3х16мк (N, РЕ) |
24.0 |
1166 |
|
3х25мк |
26.5 |
1551 |
|
3х25мк (N, РЕ) |
26.5 |
1551 |
|
3х25мк+1х16мк (РЕ) |
28.9 |
1799 |
|
3х25мк+1х16мк (N) |
28.9 |
1799 |
|
3х35мк |
28.6 |
1923 |
|
3х35мк (N, РЕ) |
28.6 |
1923 |
|
3х35мк+1х16мк (РЕ) |
30.3 |
2068 |
|
3х35мк+1х16мк (N) |
30.3 |
2068 |
|
3х50мк |
32.2 |
2496 |
|
3х50мк (N, РЕ) |
32.2 |
2496 |
|
3х50мк+1х25мк (РЕ) |
34.6 |
2757 |
|
3х50мк+1х25мк (N) |
34.6 |
2757 |
|
3х50мc (N, РЕ) |
32.3 |
2367 |
|
3х50мc |
32.3 |
2367 |
|
3х70мc (N, РЕ) |
35.8 |
3085 |
|
3х70мc |
35.8 |
3085 |
|
3х95мc (N, РЕ) |
39.7 |
3992 |
|
3х95мc |
39.7 |
3992 |
|
3х120мc (N, РЕ) |
42.6 |
4855 |
|
3х120мc |
42.6 |
4855 |
|
3х150мc (N, РЕ) |
46.5 |
5889 |
|
3х150мc |
46.5 |
5889 |
|
3х185мc (N, РЕ) |
50.6 |
7116 |
|
3х185мc |
50.6 |
7116 |
|
3х240мc (N, РЕ) |
56.6 |
9131 |
|
3х240мc |
56.6 |
9131 |
|
4х1.5ок (N) |
15.8 |
398 |
|
4х1.5ок (РЕ) |
15.8 |
398 |
|
4х2.5ок (N) |
16.8 |
467 |
|
4х2.5ок (РЕ) |
16.8 |
467 |
|
4х4ок (N) |
18.9 |
614 |
|
4х4ок (РЕ) |
18.9 |
614 |
|
4х6ок (N) |
20.1 |
731 |
|
4х6ок (РЕ) |
20.1 |
731 |
|
4х10ок (N) |
22.0 |
962 |
|
4х10ок (РЕ) |
22.0 |
962 |
|
4х16мк (N) |
26.2 |
1408 |
|
4х16мк (РЕ) |
26.2 |
1408 |
|
4х25мк (N) |
28.9 |
1894 |
|
4х25мк (РЕ) |
28.9 |
1894 |
|
4х35мк (N) |
31.8 |
2407 |
|
4х35мк (РЕ) |
31.8 |
2407 |
|
4х50мк (РЕ) |
35.8 |
3122 |
|
4х50мк (N) |
35.8 |
3122 |
|
4х50мc (РЕ) |
34.2 |
2961 |
|
4х50мc (N) |
34.2 |
2961 |
|
4х70мc (РЕ) |
37.5 |
3835 |
|
4х70мc (N) |
37.5 |
3835 |
|
4х95мc (РЕ) |
41.5 |
5019 |
|
4х95мc (N) |
41.5 |
5019 |
|
4х120мc (РЕ) |
45.3 |
6191 |
|
4х120мc (N) |
45.3 |
6191 |
|
4х150мc (РЕ) |
48.7 |
7475 |
|
4х150мc (N) |
48.7 |
7475 |
|
4х185мc (РЕ) |
53.1 |
9154 |
|
4х185мc (N) |
53.1 |
9154 |
|
4х240мc (РЕ) |
59.2 |
11685 |
|
4х240мc (N) |
59.2 |
11685 |
|
5х1.5ок (N, РЕ) |
17.1 |
458 |
|
5х2.5ок (N, РЕ) |
18.1 |
541 |
|
5х4ок (N, РЕ) |
20.5 |
715 |
|
5х6ок (N, РЕ) |
21.8 |
860 |
|
5х10ок (N, РЕ) |
24.3 |
1182 |
|
5х16мк (N, РЕ) |
28.7 |
1679 |
|
5х25мк (N, РЕ) |
32.1 |
2311 |
|
5х35мк (N, РЕ) |
35.2 |
2929 |
|
5х50мк (N, РЕ) |
39.3 |
3763 |
|
5x50мс (N, РЕ) |
37.3 |
3593 |
|
5x70мс (N, РЕ) |
40.9 |
4705 |
|
5x95мс (N, РЕ) |
46.1 |
6278 |
|
5x120мс (N, РЕ) |
49.3 |
7597 |
|
5x150мс (N, РЕ) |
53.5 |
9412 |
|
5x185мс (N, РЕ) |
58.6 |
11402 |
|
5x240мс (N, РЕ) |
64.8 |
14217 |
|
Число жил и номинальное сечение, мм2 |
Расчетный наружный диаметр кабеля, мм |
Расчетная масса 1 км кабеля, кг |
|
ППГнг (А) - FRHF - 0.66 кВ |
||
|
1х1.5ок |
8.6 |
110 |
|
1х2.5ок |
9.2 |
131 |
|
1х4ок |
9.9 |
158 |
|
1х6ок |
10.4 |
185 |
|
1х10ок |
11.6 |
250 |
|
1х16мк |
13.4 |
346 |
|
1х25мк |
14.5 |
457 |
|
1х35мк |
15.5 |
564 |
|
1х50мк |
17.0 |
714 |
|
2х1.5ок (N) |
13.2 |
261 |
|
2х2.5ок (N) |
14.0 |
304 |
|
2х4ок (N) |
15.3 |
380 |
|
2х6ок (N) |
16.3 |
451 |
|
2х10ок (N) |
18.7 |
629 |
|
2х16мк (N) |
22.0 |
888 |
|
2х25мк (N) |
24.4 |
1187 |
|
2х35мк (N) |
26.4 |
1466 |
|
2х50мк (N) |
29.4 |
1874 |
|
3х1.5ок |
13.8 |
287 |
|
3х1.5ок (N, РЕ) |
13.8 |
287 |
|
3х2.5ок |
14.6 |
340 |
|
3х2.5ок (N, РЕ) |
14.6 |
340 |
|
3х4ок |
16.1 |
432 |
|
3х4ок (N, РЕ) |
16.1 |
432 |
|
3х6ок |
17.1 |
520 |
|
3х6ок (N, РЕ) |
17.1 |
520 |
|
3х10ок |
19.7 |
740 |
|
3х10ок (N, РЕ) |
19.7 |
740 |
|
3х16мк |
23.2 |
1053 |
|
3х16мк (N, РЕ) |
23.2 |
1053 |
|
3х25мк |
25.8 |
1439 |
|
3х25мк (N, РЕ) |
25.8 |
1439 |
|
3х25мк+1х16мк (РЕ) |
28.3 |
1704 |
|
3х25мк+1х16мк (N) |
28.3 |
1704 |
|
3х35мк |
28.0 |
1801 |
|
3х35мк (N, РЕ) |
28.0 |
1801 |
|
3х35мк+1х16мк (РЕ) |
29.6 |
2001 |
|
3х35мк+1х16мк (N) |
29.6 |
2001 |
|
3х50мк |
31.6 |
2357 |
|
3х50мк (N, РЕ) |
31.6 |
2357 |
|
3х50мк+1х25мк (РЕ) |
33.5 |
2656 |
|
3х50мк+1х25мк (N) |
33.5 |
2656 |
|
3х50мc (N, РЕ) |
31.7 |
2231 |
|
3х50мc |
31.7 |
2231 |
|
4х1.5ок (N) |
14.8 |
332 |
|
4х1.5ок (РЕ) |
14.8 |
332 |
|
4х2.5ок (N) |
15.7 |
397 |
|
4х2.5ок (РЕ) |
15.7 |
397 |
|
4х4ок (N) |
17.3 |
511 |
|
4х4ок (РЕ) |
17.3 |
511 |
|
4х6ок (N) |
18.5 |
621 |
|
4х6ок (РЕ) |
18.5 |
621 |
|
4х10ок (N) |
21.4 |
894 |
|
4х10ок (РЕ) |
21.4 |
894 |
|
4х16мк (N) |
25.5 |
1295 |
|
4х16мк (РЕ) |
25.5 |
1295 |
|
4х25мк (N) |
28.3 |
1768 |
|
4х25мк (РЕ) |
28.3 |
1768 |
|
4х35мк (N) |
30.7 |
2231 |
|
4х35мк (РЕ) |
30.7 |
2231 |
|
4х50мк (РЕ) |
35.1 |
2965 |
|
4х50мк (N) |
35.1 |
2965 |
|
4х50мc (РЕ) |
33.4 |
2785 |
|
4х50мc (N) |
33.4 |
2785 |
|
5х1.5ок (N, РЕ) |
15.9 |
381 |
|
5х2.5ок (N, РЕ) |
16.9 |
461 |
|
5х4ок (N, РЕ) |
18.7 |
596 |
|
5х6ок (N, РЕ) |
20.1 |
731 |
|
5х10ок (N, РЕ) |
23.3 |
1059 |
|
5х16мк (N, РЕ) |
27.9 |
1546 |
|
5х25мк (N, РЕ) |
31.4 |
2167 |
|
5х35мк (N, РЕ) |
34.5 |
2771 |
|
5х50мк (N, РЕ) |
38.5 |
3586 |
|
5x50мс (N, РЕ) |
36.9 |
3434 |
|
ППГнг (А) - FRHF - 1 кВ |
||
|
1х1.5ок |
9.2 |
124 |
|
1х2.5ок |
9.6 |
141 |
|
1х4ок |
10.5 |
175 |
|
1х6ок |
11.0 |
202 |
|
1х10ок |
11.8 |
256 |
|
1х16мк |
13.6 |
353 |
|
1х25мк |
14.7 |
465 |
|
1х35мк |
15.7 |
572 |
|
1х50мк |
17.2 |
723 |
|
1х70мк |
18.7 |
948 |
|
1х95мк |
21.0 |
1246 |
|
1х120мк |
22.5 |
1497 |
|
1х150мк |
25.3 |
1873 |
|
1х185мк |
27.3 |
2282 |
|
1х240мк |
30.1 |
2881 |
|
2х1.5ок (N) |
14.0 |
291 |
|
2х2.5ок (N) |
14.8 |
336 |
|
2х4ок (N) |
16.5 |
434 |
|
2х6ок (N) |
17.5 |
508 |
|
2х10ок (N) |
19.1 |
651 |
|
2х16мк (N) |
22.4 |
913 |
|
2х25мк (N) |
24.8 |
1215 |
|
2х35мк (N) |
26.8 |
1496 |
|
2х50мк (N) |
29.8 |
1908 |
|
2х70мк (N) |
33.2 |
2524 |
|
2х95мк (N) |
38.2 |
3384 |
|
2х120мк (N) |
41.2 |
4054 |
|
2х150мк (N) |
46.4 |
5101 |
|
2х185мк (N) |
50.4 |
6197 |
|
2х240мк (N) |
56.8 |
7951 |
|
3х1.5ок |
14.6 |
321 |
|
3х1.5ок (N, РЕ) |
14.6 |
321 |
|
3х2.5ок |
15.5 |
376 |
|
3х2.5ок (N, РЕ) |
15.5 |
376 |
|
3х4ок |
17.3 |
492 |
|
3х4ок (N, РЕ) |
17.3 |
492 |
|
3х6ок |
18.4 |
584 |
|
3х6ок (N, РЕ) |
18.4 |
584 |
|
3х10ок |
20.2 |
763 |
|
3х10ок (N, РЕ) |
20.2 |
763 |
|
3х16мк |
23.8 |
1094 |
|
3х16мк (N, РЕ) |
23.8 |
1094 |
|
3х25мк |
26.3 |
1470 |
|
3х25мк (N, РЕ) |
26.3 |
1470 |
|
3х25мк+1х16мк (РЕ) |
28.7 |
1741 |
|
3х25мк+1х16мк (N) |
28.7 |
1741 |
|
3х35мк |
28.4 |
1835 |
|
3х35мк (N, РЕ) |
28.4 |
1835 |
|
3х35мк+1х16мк (РЕ) |
30.1 |
2037 |
|
3х35мк+1х16мк (N) |
30.1 |
2037 |
|
3х50мк |
32.0 |
2395 |
|
3х50мк (N, РЕ) |
32.0 |
2395 |
|
3х50мк+1х25мк (РЕ) |
34.4 |
2733 |
|
3х50мк+1х25мк (N) |
34.4 |
2733 |
|
3х50мc (N, РЕ) |
32.1 |
2266 |
|
3х50мc |
32.1 |
2266 |
|
3х70мc (N, РЕ) |
35.6 |
2973 |
|
3х70мc |
35.6 |
2973 |
|
3х95мc (N, РЕ) |
39.5 |
3866 |
|
3х95мc |
39.5 |
3866 |
|
3х120мc (N, РЕ) |
42.4 |
4719 |
|
3х120мc |
42.4 |
4719 |
|
3х150мc (N, РЕ) |
46.3 |
5741 |
|
3х150мc |
46.3 |
5741 |
|
3х185мc (N, РЕ) |
50.4 |
6953 |
|
3х185мc |
50.4 |
6953 |
|
3х240мc (N, РЕ) |
56.4 |
8948 |
|
3х240мc |
56.4 |
8948 |
|
4х1.5ок (N) |
15.7 |
371 |
|
4х1.5ок (РЕ) |
15.7 |
371 |
|
4х2.5ок (N) |
16.7 |
438 |
|
4х2.5ок (РЕ) |
16.7 |
438 |
|
4х4ок (N) |
18.8 |
581 |
|
4х4ок (РЕ) |
18.8 |
581 |
|
4х6ок (N) |
19.9 |
695 |
|
4х6ок (РЕ) |
19.9 |
695 |
|
4х10ок (N) |
21.9 |
923 |
|
4х10ок (РЕ) |
21.9 |
923 |
|
4х16мк (N) |
26.0 |
1328 |
|
4х16мк (РЕ) |
26.0 |
1328 |
|
4х25мк (N) |
28.7 |
1804 |
|
4х25мк (РЕ) |
28.7 |
1804 |
|
4х35мк (N) |
31.6 |
2308 |
|
4х35мк (РЕ) |
31.6 |
2308 |
|
4х50мк (РЕ) |
35.6 |
3010 |
|
4х50мк (N) |
35.6 |
3010 |
|
4х50мc (РЕ) |
33.6 |
2819 |
|
4х50мc (N) |
33.6 |
2819 |
|
4х70мc (РЕ) |
37.3 |
3717 |
|
4х70мc (N) |
37.3 |
3717 |
|
4х95мc (РЕ) |
41.3 |
4887 |
|
4х95мc (N) |
41.3 |
4887 |
|
4х120мc (РЕ) |
45.1 |
6047 |
|
4х120мc (N) |
45.1 |
6047 |
|
4х150мc (РЕ) |
48.5 |
7319 |
|
4х150мc (N) |
48.5 |
7319 |
|
4х185мc (РЕ) |
52.9 |
8982 |
|
4х185мc (N) |
52.9 |
8982 |
|
4х240мc (РЕ) |
59.0 |
11494 |
|
4х240мc (N) |
59.0 |
11494 |
|
5х1.5ок (N, РЕ) |
16.9 |
429 |
|
5х2.5ок (N, РЕ) |
18.0 |
509 |
|
5х4ок (N, РЕ) |
20.3 |
678 |
|
5х6ок (N, РЕ) |
21.7 |
821 |
|
5х10ок (N, РЕ) |
24.1 |
1109 |
|
5х16мк (N, РЕ) |
28.5 |
1590 |
|
5х25мк (N, РЕ) |
31.9 |
2211 |
|
5х35мк (N, РЕ) |
35.0 |
2819 |
|
5х50мк (N, РЕ) |
39.1 |
3639 |
|
5x50мс (N, РЕ) |
37.1 |
3476 |
|
5x70мс (N, РЕ) |
40.7 |
4575 |
|
5x95мс (N, РЕ) |
45.9 |
6131 |
|
5x120мс (N, РЕ) |
49.1 |
7439 |
|
5x150мс (N, РЕ) |
53.3 |
9239 |
|
5x185мс (N, РЕ) |
58.4 |
11213 |
|
5x240мс (N, РЕ) |
64.6 |
14006 |
|
ПвПГнг (А) - FRHF - 1 кВ |
||
|
1х1.5ок |
10.8 |
165 |
|
1х2.5ок |
11.2 |
182 |
|
1х4ок |
11.7 |
207 |
|
1х6ок |
12.2 |
235 |
|
1х10ок |
13.0 |
290 |
|
1х16мк |
14.6 |
383 |
|
1х25мк |
15.8 |
493 |
|
1х35мк |
16.8 |
602 |
|
1х50мк |
18.7 |
763 |
|
1х70мк |
20.4 |
1000 |
|
1х95мк |
22.3 |
1280 |
|
1х120мк |
24.2 |
1554 |
|
1х150мк |
26.4 |
1887 |
|
1х185мк |
28.4 |
2289 |
|
1х240мк |
31.1 |
2869 |
|
2х1.5ок (N) |
15.1 |
326 |
|
2х2.5ок (N) |
15.9 |
372 |
|
2х4ок (N) |
16.8 |
435 |
|
2х6ок (N) |
17.8 |
508 |
|
2х10ок (N) |
19.4 |
650 |
|
2х16мк (N) |
22.7 |
909 |
|
2х25мк (N) |
25.1 |
1203 |
|
2х35мк (N) |
27.1 |
1482 |
|
2х50мк (N) |
30.3 |
1884 |
|
2х70мк (N) |
34.5 |
2569 |
|
2х95мк (N) |
38.3 |
3307 |
|
2х120мк (N) |
41.7 |
4009 |
|
2х150мк (N) |
46.9 |
5037 |
|
2х185мк (N) |
50.9 |
6110 |
|
2х240мк (N) |
57.1 |
7803 |
|
3х1.5ок |
15.7 |
352 |
|
3х1.5ок (N, РЕ) |
15.7 |
352 |
|
3х2.5ок |
16.6 |
407 |
|
3х2.5ок (N, РЕ) |
16.6 |
407 |
|
3х4ок |
17.6 |
484 |
|
3х4ок (N, РЕ) |
17.6 |
484 |
|
3х6ок |
18.6 |
575 |
|
3х6ок (N, РЕ) |
18.6 |
575 |
|
3х10ок |
20.4 |
752 |
|
3х10ок (N, РЕ) |
20.4 |
752 |
|
3х16мк |
24.1 |
1075 |
|
3х16мк (N, РЕ) |
24.1 |
1075 |
|
3х25мк |
26.5 |
1438 |
|
3х25мк (N, РЕ) |
26.5 |
1438 |
|
3х25мк+1х16мк (РЕ) |
28.9 |
1694 |
|
3х25мк+1х16мк (N) |
28.9 |
1694 |
|
3х35мк |
28.6 |
1798 |
|
3х35мк (N, РЕ) |
28.6 |
1798 |
|
3х35мк+1х16мк (РЕ) |
30.3 |
1988 |
|
3х35мк+1х16мк (N) |
30.3 |
1988 |
|
3х50мк |
32.0 |
2304 |
|
3х50мк (N, РЕ) |
32.0 |
2304 |
|
3х50мк+1х25мк (РЕ) |
35.8 |
2783 |
|
3х50мк+1х25мк (N) |
35.8 |
2783 |
|
3х50мc (N, РЕ) |
32.1 |
2186 |
|
3х50мc |
32.1 |
2186 |
|
3х70мc (N, РЕ) |
36.4 |
2972 |
|
3х70мc |
36.4 |
2972 |
|
3х95мc (N, РЕ) |
39.4 |
3775 |
|
3х95мc |
39.4 |
3775 |
|
3х120мc (N, РЕ) |
42.9 |
4609 |
|
3х120мc |
42.9 |
4609 |
|
3х150мc (N, РЕ) |
47.1 |
5679 |
|
3х150мc |
47.1 |
5679 |
|
3х185мc (N, РЕ) |
51.2 |
6851 |
|
3х185мc |
51.2 |
6851 |
|
3х240мc (N, РЕ) |
56.8 |
8766 |
|
3х240мc |
56.8 |
8766 |
|
4х1.5ок (N) |
16.8 |
400 |
|
4х1.5ок (РЕ) |
16.8 |
400 |
|
4х2.5ок (N) |
17.8 |
468 |
|
4х2.5ок (РЕ) |
17.8 |
468 |
|
4х4ок (N) |
18.9 |
563 |
|
4х4ок (РЕ) |
18.9 |
563 |
|
4х6ок (N) |
20.1 |
676 |
|
4х6ок (РЕ) |
20.1 |
676 |
|
4х10ок (N) |
22.1 |
899 |
|
4х10ок (РЕ) |
22.1 |
899 |
|
4х16мк (N) |
26.2 |
1294 |
|
4х16мк (РЕ) |
26.2 |
1294 |
|
4х25мк (N) |
28.9 |
1753 |
|
4х25мк (РЕ) |
28.9 |
1753 |
|
4х35мк (N) |
31.3 |
2212 |
|
4х35мк (РЕ) |
31.3 |
2212 |
|
4х50мк (РЕ) |
35.8 |
2927 |
|
4х50мк (N) |
35.8 |
2927 |
|
4х50мc (РЕ) |
35.1 |
2815 |
|
4х50мc (N) |
35.1 |
2815 |
|
4х70мc (РЕ) |
38.5 |
3688 |
|
4х70мc (N) |
38.5 |
3688 |
|
4х95мc (РЕ) |
42.1 |
4765 |
|
4х95мc (N) |
42.1 |
4765 |
|
4х120мc (РЕ) |
46.3 |
5968 |
|
4х120мc (N) |
46.3 |
5968 |
|
4х150мc (РЕ) |
49.8 |
7195 |
|
4х150мc (N) |
49.8 |
7195 |
|
4х185мc (РЕ) |
53.8 |
8703 |
|
4х185мc (N) |
53.8 |
8703 |
|
4х240мc (РЕ) |
60.0 |
11196 |
|
4х240мc (N) |
60.0 |
11196 |
|
5х1.5ок (N, РЕ) |
18.1 |
456 |
|
5х2.5ок (N, РЕ) |
19.1 |
537 |
|
5х4ок (N, РЕ) |
20.4 |
651 |
|
5х6ок (N, РЕ) |
21.7 |
786 |
|
5х10ок (N, РЕ) |
24.1 |
1068 |
|
5х16мк (N, РЕ) |
28.5 |
1535 |
|
5х25мк (N, РЕ) |
31.5 |
2092 |
|
5х35мк (N, РЕ) |
35.0 |
2736 |
|
5х50мк (N, РЕ) |
39.1 |
3514 |
|
5x50мс (N, РЕ) |
38.1 |
3400 |
|
5x70мс (N, РЕ) |
41.9 |
4510 |
|
5x95мс (N, РЕ) |
46.7 |
5969 |
|
5x120мс (N, РЕ) |
50.4 |
7316 |
|
5x150мс (N, РЕ) |
54.6 |
9059 |
|
5x185мс (N, РЕ) |
59.6 |
10950 |
|
5x240мс (N, РЕ) |
66.6 |
13775 |
|
ПвПГЭнг (А) - FRHF - 1 кВ |
||
|
1х1.5ок |
11.0 |
181 |
|
1х2.5ок |
11.4 |
200 |
|
1х4ок |
11.8 |
225 |
|
1х6ок |
12.3 |
254 |
|
1х10ок |
13.1 |
311 |
|
1х16мк |
14.8 |
408 |
|
1х25мк |
15.9 |
520 |
|
1х35мк |
16.9 |
631 |
|
1х50мк |
18.8 |
796 |
|
1х70мк |
20.5 |
1037 |
|
1х95мк |
22.4 |
1320 |
|
1х120мк |
24.3 |
1598 |
|
1х150мк |
26.6 |
1968 |
|
1х185мк |
28.6 |
2377 |
|
1х240мк |
31.3 |
2966 |
|
2х1.5ок (N) |
15.2 |
351 |
|
2х2.5ок (N) |
16.0 |
399 |
|
2х4ок (N) |
16.9 |
464 |
|
2х6ок (N) |
17.9 |
539 |
|
2х10ок (N) |
19.5 |
684 |
|
2х16мк (N) |
22.8 |
950 |
|
2х25мк (N) |
25.3 |
1279 |
|
2х35мк (N) |
27.3 |
1566 |
|
2х50мк (N) |
30.5 |
1979 |
|
2х70мк (N) |
34.7 |
2678 |
|
2х95мк (N) |
38.5 |
3429 |
|
2х120мк (N) |
41.9 |
4143 |
|
2х150мк (N) |
47.1 |
5187 |
|
2х185мк (N) |
51.1 |
6274 |
|
2х240мк (N) |
57.3 |
7988 |
|
3х1.5ок |
15.8 |
379 |
|
3х1.5ок (N, РЕ) |
15.8 |
379 |
|
3х2.5ок |
16.7 |
436 |
|
3х2.5ок (N, РЕ) |
16.7 |
436 |
|
3х4ок |
17.7 |
515 |
|
3х4ок (N, РЕ) |
17.7 |
515 |
|
3х6ок |
18.7 |
607 |
|
3х6ок (N, РЕ) |
18.7 |
607 |
|
3х10ок |
20.5 |
788 |
|
3х10ок (N, РЕ) |
20.5 |
788 |
|
3х16мк |
24.3 |
1148 |
|
3х16мк (N, РЕ) |
24.3 |
1148 |
|
3х25мк |
26.7 |
1520 |
|
3х25мк (N, РЕ) |
26.7 |
1520 |
|
3х35мк |
28.8 |
1887 |
|
3х35мк (N, РЕ) |
28.8 |
1887 |
|
3х50мк |
32.2 |
2405 |
|
3х50мк (N, РЕ) |
32.2 |
2405 |
|
3х50мc (N, РЕ) |
32.3 |
2287 |
|
3х50мc |
32.3 |
2287 |
|
3х70мc (N, РЕ) |
36.6 |
3087 |
|
3х70мc |
36.6 |
3087 |
|
3х95мc (N, РЕ) |
39.6 |
3901 |
|
3х95мc |
39.6 |
3901 |
|
3х120мc (N, РЕ) |
43.1 |
4746 |
|
3х120мc |
43.1 |
4746 |
|
3х150мc (N, РЕ) |
47.3 |
5830 |
|
3х150мc |
47.3 |
5830 |
|
3х185мc (N, РЕ) |
51.4 |
7017 |
|
3х185мc |
51.4 |
7017 |
|
3х240мc (N, РЕ) |
57.0 |
8950 |
|
3х240мc |
57.0 |
8950 |
|
4х1.5ок (N) |
16.9 |
429 |
|
4х1.5ок (РЕ) |
16.9 |
429 |
|
4х2.5ок (N) |
17.9 |
499 |
|
4х2.5ок (РЕ) |
17.9 |
499 |
|
4х4ок (N) |
19.0 |
597 |
|
4х4ок (РЕ) |
19.0 |
597 |
|
4х6ок (N) |
20.2 |
712 |
|
4х6ок (РЕ) |
20.2 |
712 |
|
4х10ок (N) |
22.2 |
939 |
|
4х10ок (РЕ) |
22.2 |
939 |
|
4х16мк (N) |
26.4 |
1375 |
|
4х16мк (РЕ) |
26.4 |
1375 |
|
4х25мк (N) |
29.1 |
1843 |
|
4х25мк (РЕ) |
29.1 |
1843 |
|
4х35мк (N) |
31.5 |
2310 |
|
4х35мк (РЕ) |
31.5 |
2310 |
|
4х50мк (РЕ) |
36.0 |
3040 |
|
4х50мк (N) |
36.0 |
3040 |
|
4х50мc (РЕ) |
35.3 |
2926 |
|
4х50мc (N) |
35.3 |
2926 |
|
4х70мc (РЕ) |
38.7 |
3811 |
|
4х70мc (N) |
38.7 |
3811 |
|
4х95мc (РЕ) |
42.3 |
4900 |
|
4х95мc (N) |
42.3 |
4900 |
|
4х120мc (РЕ) |
46.5 |
6116 |
|
4х120мc (N) |
46.5 |
6116 |
|
4х150мc (РЕ) |
50.0 |
7355 |
|
4х150мc (N) |
50.0 |
7355 |
|
4х185мc (РЕ) |
54.0 |
8878 |
|
4х185мc (N) |
54.0 |
8878 |
|
4х240мc (РЕ) |
60.2 |
11391 |
|
4х240мc (N) |
60.2 |
11391 |
|
5х1.5ок (N, РЕ) |
18.2 |
488 |
|
5х2.5ок (N, РЕ) |
19.2 |
570 |
|
5х4ок (N, РЕ) |
20.5 |
687 |
|
5х6ок (N, РЕ) |
21.8 |
825 |
|
5х10ок (N, РЕ) |
24.3 |
1142 |
|
5х16мк (N, РЕ) |
28.7 |
1623 |
|
5х25мк (N, РЕ) |
31.7 |
2191 |
|
5х35мк (N, РЕ) |
35.2 |
2847 |
|
5х50мк (N, РЕ) |
39.3 |
3638 |
|
5x50мс (N, РЕ) |
38.3 |
3521 |
|
5x70мс (N, РЕ) |
42.1 |
4645 |
|
5x95мс (N, РЕ) |
46.9 |
6119 |
|
5x120мс (N, РЕ) |
50.6 |
7479 |
|
5x150мс (N, РЕ) |
55.2 |
9293 |
|
5x185мс (N, РЕ) |
59.8 |
11144 |
|
5x240мс (N, РЕ) |
66.8 |
13990 |
|
ППГЭнг (А) - FRHF - 0.66 кВ |
||
|
1х1.5ок |
8.7 |
123 |
|
1х2.5ок |
9.3 |
145 |
|
1х4ок |
10.0 |
174 |
|
1х6ок |
10.5 |
201 |
|
1х10ок |
11.7 |
269 |
|
1х16мк |
13.5 |
369 |
|
1х25мк |
14.6 |
482 |
|
1х35мк |
15.6 |
591 |
|
1х50мк |
17.1 |
744 |
|
2х1.5ок (N) |
13.3 |
282 |
|
2х2.5ок (N) |
14.1 |
327 |
|
2х4ок (N) |
15.4 |
406 |
|
2х6ок (N) |
16.4 |
479 |
|
2х10ок (N) |
18.9 |
662 |
|
2х16мк (N) |
22.1 |
928 |
|
2х25мк (N) |
24.6 |
1261 |
|
2х35мк (N) |
26.6 |
1547 |
|
2х50мк (N) |
29.6 |
1966 |
|
3х1.5ок |
13.9 |
310 |
|
3х1.5ок (N, РЕ) |
13.9 |
310 |
|
3х2.5ок |
14.7 |
364 |
|
3х2.5ок (N, РЕ) |
14.7 |
364 |
|
3х4ок |
16.2 |
459 |
|
3х4ок (N, РЕ) |
16.2 |
459 |
|
3х6ок |
17.2 |
550 |
|
3х6ок (N, РЕ) |
17.2 |
550 |
|
3х10ок |
19.9 |
775 |
|
3х10ок (N, РЕ) |
19.9 |
775 |
|
3х16мк |
23.3 |
1096 |
|
3х16мк (N, РЕ) |
23.3 |
1096 |
|
3х25мк |
26.0 |
1519 |
|
3х25мк (N, РЕ) |
26.0 |
1519 |
|
3х25мк+1х16мк (РЕ) |
28.5 |
1792 |
|
3х25мк+1х16мк (N) |
28.5 |
1792 |
|
3х35мк |
28.2 |
1888 |
|
3х35мк (N, РЕ) |
28.2 |
1888 |
|
3х35мк+1х16мк (РЕ) |
29.8 |
2093 |
|
3х35мк+1х16мк (N) |
29.8 |
2093 |
|
3х50мк |
31.8 |
2456 |
|
3х50мк (N, РЕ) |
31.8 |
2456 |
|
3х50мк+1х25мк (РЕ) |
33.7 |
2762 |
|
3х50мк+1х25мк (N) |
33.7 |
2762 |
|
3х50мc (N, РЕ) |
31.9 |
2331 |
|
3х50мc |
31.9 |
2331 |
|
4х1.5ок (N) |
14.9 |
357 |
|
4х1.5ок (РЕ) |
14.9 |
357 |
|
4х2.5ок (N) |
15.8 |
423 |
|
4х2.5ок (РЕ) |
15.8 |
423 |
|
4х4ок (N) |
17.4 |
541 |
|
4х4ок (РЕ) |
17.4 |
541 |
|
4х6ок (N) |
18.6 |
654 |
|
4х6ок (РЕ) |
18.6 |
654 |
|
4х10ок (N) |
21.6 |
933 |
|
4х10ок (РЕ) |
21.6 |
933 |
|
4х16мк (N) |
25.7 |
1374 |
|
4х16мк (РЕ) |
25.7 |
1374 |
|
4х25мк (N) |
28.5 |
1856 |
|
4х25мк (РЕ) |
28.5 |
1856 |
|
4х35мк (N) |
30.9 |
2327 |
|
4х35мк (РЕ) |
30.9 |
2327 |
|
4х50мк (РЕ) |
35.3 |
3076 |
|
4х50мк (N) |
35.3 |
3076 |
|
4х50мc (РЕ) |
33.6 |
2891 |
|
4х50мc (N) |
33.6 |
2891 |
|
5х1.5ок (N, РЕ) |
16.0 |
407 |
|
5х2.5ок (N, РЕ) |
17.0 |
490 |
|
5х4ок (N, РЕ) |
18.8 |
628 |
|
5х6ок (N, РЕ) |
20.2 |
766 |
|
5х10ок (N, РЕ) |
23.5 |
1101 |
|
5х16мк (N, РЕ) |
28.1 |
1632 |
|
5х25мк (N, РЕ) |
31.6 |
2266 |
|
5х35мк (N, РЕ) |
34.7 |
2879 |
|
5х50мк (N, РЕ) |
38.7 |
3708 |
|
5x50мс (N, РЕ) |
37.1 |
3551 |
|
ППГЭнг (А) - FRHF - 1 кВ |
||
|
1х1.5ок |
9.3 |
138 |
|
1х2.5ок |
9.7 |
156 |
|
1х4ок |
10.6 |
191 |
|
1х6ок |
11.1 |
220 |
|
1х10ок |
11.9 |
275 |
|
1х16мк |
13.7 |
376 |
|
1х25мк |
14.8 |
490 |
|
1х35мк |
15.8 |
600 |
|
1х50мк |
17.3 |
753 |
|
1х70мк |
18.8 |
982 |
|
1х95мк |
21.1 |
1285 |
|
1х120мк |
22.6 |
1539 |
|
1х150мк |
25.5 |
1950 |
|
1х185мк |
27.5 |
2367 |
|
1х240мк |
30.3 |
2975 |
|
2х1.5ок (N) |
14.1 |
314 |
|
2х2.5ок (N) |
14.9 |
361 |
|
2х4ок (N) |
16.6 |
463 |
|
2х6ок (N) |
17.6 |
539 |
|
2х10ок (N) |
19.3 |
684 |
|
2х16мк (N) |
22.5 |
954 |
|
2х25мк (N) |
25.0 |
1290 |
|
2х35мк (N) |
27.0 |
1579 |
|
2х50мк (N) |
30.0 |
2001 |
|
2х70мк (N) |
33.4 |
2629 |
|
2х95мк (N) |
38.4 |
3505 |
|
2х120мк (N) |
41.4 |
4186 |
|
2х150мк (N) |
46.6 |
5250 |
|
2х185мк (N) |
50.6 |
6359 |
|
2х240мк (N) |
57.0 |
8135 |
|
3х1.5ок |
14.8 |
346 |
|
3х1.5ок (N, РЕ) |
14.8 |
346 |
|
3х2.5ок |
15.6 |
402 |
|
3х2.5ок (N, РЕ) |
15.6 |
402 |
|
3х4ок |
17.5 |
522 |
|
3х4ок (N, РЕ) |
17.5 |
522 |
|
3х6ок |
18.5 |
616 |
|
3х6ок (N, РЕ) |
18.5 |
616 |
|
3х10ок |
20.3 |
799 |
|
3х10ок (N, РЕ) |
20.3 |
799 |
|
3х16мк |
24.0 |
1166 |
|
3х16мк (N, РЕ) |
24.0 |
1166 |
|
3х25мк |
26.5 |
1551 |
|
3х25мк (N, РЕ) |
26.5 |
1551 |
|
3х25мк+1х16мк (РЕ) |
28.9 |
1799 |
|
3х25мк+1х16мк (N) |
28.9 |
1799 |
|
3х35мк |
28.6 |
1923 |
|
3х35мк (N, РЕ) |
28.6 |
1923 |
|
3х35мк+1х16мк (РЕ) |
30.3 |
2068 |
|
3х35мк+1х16мк (N) |
30.3 |
2068 |
|
3х50мк |
32.2 |
2496 |
|
3х50мк (N, РЕ) |
32.2 |
2496 |
|
3х50мк+1х25мк (РЕ) |
34.6 |
2757 |
|
3х50мк+1х25мк (N) |
34.6 |
2757 |
|
3х50мc (N, РЕ) |
32.3 |
2367 |
|
3х50мc |
32.3 |
2367 |
|
3х70мc (N, РЕ) |
35.8 |
3085 |
|
3х70мc |
35.8 |
3085 |
|
3х95мc (N, РЕ) |
39.7 |
3992 |
|
3х95мc |
39.7 |
3992 |
|
3х120мc (N, РЕ) |
42.6 |
4855 |
|
3х120мc |
42.6 |
4855 |
|
3х150мc (N, РЕ) |
46.5 |
5889 |
|
3х150мc |
46.5 |
5889 |
|
3х185мc (N, РЕ) |
50.6 |
7116 |
|
3х185мc |
50.6 |
7116 |
|
3х240мc (N, РЕ) |
56.6 |
9131 |
|
3х240мc |
56.6 |
9131 |
|
4х1.5ок (N) |
15.8 |
398 |
|
4х1.5ок (РЕ) |
15.8 |
398 |
|
4х2.5ок (N) |
16.8 |
467 |
|
4х2.5ок (РЕ) |
16.8 |
467 |
|
4х4ок (N) |
18.9 |
614 |
|
4х4ок (РЕ) |
18.9 |
614 |
|
4х6ок (N) |
20.1 |
731 |
|
4х6ок (РЕ) |
20.1 |
731 |
|
4х10ок (N) |
22.0 |
962 |
|
4х10ок (РЕ) |
22.0 |
962 |
|
4х16мк (N) |
26.2 |
1408 |
|
4х16мк (РЕ) |
26.2 |
1408 |
|
4х25мк (N) |
28.9 |
1894 |
|
4х25мк (РЕ) |
28.9 |
1894 |
|
4х35мк (N) |
31.8 |
2407 |
|
4х35мк (РЕ) |
31.8 |
2407 |
|
4х50мк (РЕ) |
35.8 |
3122 |
|
4х50мк (N) |
35.8 |
3122 |
|
4х50мc (РЕ) |
34.2 |
2961 |
|
4х50мc (N) |
34.2 |
2961 |
|
4х70мc (РЕ) |
37.5 |
3835 |
|
4х70мc (N) |
37.5 |
3835 |
|
4х95мc (РЕ) |
41.5 |
5019 |
|
4х95мc (N) |
41.5 |
5019 |
|
4х120мc (РЕ) |
45.3 |
6191 |
|
4х120мc (N) |
45.3 |
6191 |
|
4х150мc (РЕ) |
48.7 |
7475 |
|
4х150мc (N) |
48.7 |
7475 |
|
4х185мc (РЕ) |
53.1 |
9154 |
|
4х185мc (N) |
53.1 |
9154 |
|
4х240мc (РЕ) |
59.2 |
11685 |
|
4х240мc (N) |
59.2 |
11685 |
|
5х1.5ок (N, РЕ) |
17.1 |
458 |
|
5х2.5ок (N, РЕ) |
18.1 |
541 |
|
5х4ок (N, РЕ) |
20.5 |
715 |
|
5х6ок (N, РЕ) |
21.8 |
860 |
|
5х10ок (N, РЕ) |
24.3 |
1182 |
|
5х16мк (N, РЕ) |
28.7 |
1679 |
|
5х25мк (N, РЕ) |
32.1 |
2311 |
|
5х35мк (N, РЕ) |
35.2 |
2929 |
|
5х50мк (N, РЕ) |
39.3 |
3763 |
|
5x50мс (N, РЕ) |
37.3 |
3593 |
|
5x70мс (N, РЕ) |
40.9 |
4705 |
|
5x95мс (N, РЕ) |
46.1 |
6278 |
|
5x120мс (N, РЕ) |
49.3 |
7597 |
|
5x150мс (N, РЕ) |
53.5 |
9412 |
|
5x185мс (N, РЕ) |
58.6 |
11402 |
|
5x240мс (N, РЕ) |
64.8 |
14217 |
