ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF, ПвПГнг(А)-HF
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 50 Гц, в том числе для эксплуатации в системах АС вне гермозоны.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания наземлю не превышает 125 ч за год.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
Кабели марок ППГнг(А)–HF , ПвПГнг(А)–HF, ППГЭнг(А)-HF предназначены для прокладки в помещениях и кабельных сооружениях при отсутствииопасности механических повреждений при эксплуатации.
Кабель марки ПБПнг(А)–HF предназначен для прокладки в помещениях и кабельных сооружениях при наличии опасности механических поврежденийпри эксплуатации.
Кабели предназначены для кабельных линий цепей питания и контроля электрооборудования атомных станций (АС), электропроводок в офисныхпомещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений.
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.1.2.1

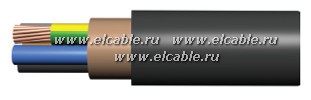

1 . Токопроводящая жила - медная одно- или многопроволочная соответствует классу 1или 2 по ГОСТ 22483.
2.Изоляция – для кабеля марки ПвПГнг(А)-HF из сшитого полиэтилена, для кабелей остальных марок - из полимерной композиции, не содержащейгалогенов.
3.Скрутка - изолированные жилы скручены в сердечник. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевыхжил синего цвета. Изоляция жил заземления имеет двухцветную (зелено-желтую) расцветку.
4.Внутренняя оболочка –из полимерной композиции, не содержащей галогенов.
5.Обмотка - для кабелей марки ПвПГнг(А) – HF с токопроводящими жилами сечениемот 50 мм2 и выше из слюдосодержащей ленты или однойстеклоленты.
6. Экран (для кабелей марки ППГЭнг(А)-HF) – из медных лент.
7. Броня – для кабелей марок ПБПнг(А) – HF - из двух стальных оцинкованных лент.
8. Наружная оболочка – из полимерной композиции, не содержащей галогенов.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
|
Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
|
|
Номинальное напряжение, кВ |
|||
|
0,66 |
1 |
||
|
ППГнг(А)-HF, ППГЭнг(А)-HF |
1 |
1,5-50 |
1,5-1000 |
|
2,5 |
1,5-240 |
||
|
3,4 |
1,5-400 |
||
|
ПБПнг(А)- HF |
1* |
- |
10-(625) 630 |
|
2,5 |
2,5-50 |
2,5-240 |
|
|
3,4 |
2,5-400 |
||
|
ПвПГнг(А)- HF |
1 |
|
1,5-1000 |
|
2,5 |
1,5-240 |
||
|
3,4 |
1,5-400 |
||
-*одножильные бронированные кабели предназначены для эксплуатации в сетях постоянного напряжения.
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
|
Число и номинальное сечение токопроводящих жил, мм2 |
Расчетный наружный диаметр кабеля, мм |
Расчетная масса 1 км кабеля, кг |
|
ПвПГнг(А)-HF - 1 кВ |
||
|
1х1.5ок |
9.5 |
131 |
|
1х2.5ок |
9.9 |
148 |
|
1х4ок |
10.3 |
171 |
|
1х6ок |
10.8 |
198 |
|
1х10ок |
11.7 |
251 |
|
1×16мк |
13.3 |
342 |
|
1×25мк |
14.4 |
449 |
|
1х35мк |
15.4 |
556 |
|
1×50мк |
17.3 |
712 |
|
1×70мк |
19.0 |
944 |
|
1×95мк |
20.9 |
1218 |
|
1×120мк |
22.6 |
1476 |
|
1×150мк |
25.2 |
1829 |
|
1×185мк |
27.2 |
2227 |
|
1×240мк |
29.9 |
2802 |
|
1×300мк |
32.2 |
3379 |
|
1×400мк |
36.1 |
4311 |
|
1×500мк |
39.6 |
5441 |
|
1×630мк |
44.3 |
6887 |
|
2×1.5ок (N) |
12.4 |
229 |
|
2×2.5ок (N) |
13.1 |
270 |
|
2×4ок (N) |
14.1 |
327 |
|
2×6ок (N) |
15.1 |
440 |
|
2×10ок (N) |
16.7 |
523 |
|
2×16мк (N) |
19.9 |
763 |
|
2×25мк (N) |
22.2 |
1030 |
|
2×35мк (N) |
24.6 |
1321 |
|
2×50мк (N) |
27.8 |
1706 |
|
2×70мк (N) |
31.2 |
2289 |
|
2×95мк (N) |
35.8 |
3074 |
|
2×120мк (N) |
39.2 |
3756 |
|
2×150мк (N) |
44.0 |
4704 |
|
2×185мк (N) |
48.4 |
5799 |
|
2×240мк (N) |
53.8 |
7330 |
|
3×1.5ок |
12.8 |
250 |
|
3×1.5ок (N,РЕ) |
12.8 |
250 |
|
3×2.5ок |
13.6 |
300 |
|
3×2.5ок (N,РЕ) |
13.6 |
300 |
|
3×4ок (N,РЕ) |
14.6 |
370 |
|
3х4ок |
14.6 |
370 |
|
3×6ок (N,РЕ) |
15.7 |
454 |
|
3х6ок |
15.7 |
454 |
|
3×10ок (N,РЕ) |
17.5 |
618 |
|
3х10ок |
17.5 |
618 |
|
3×16мк (N,РЕ) |
20.9 |
910 |
|
3×16мк |
20.9 |
910 |
|
3×25мк (N,РЕ) |
23.4 |
1258 |
|
3×25мк |
2.4 |
1258 |
|
3×35мк (N,РЕ) |
25.9 |
1630 |
|
3х35мк |
25.9 |
1630 |
|
3×50мк (N,РЕ) |
29.3 |
2119 |
|
3×50мк |
29.3 |
2119 |
|
3×50мc+1×25мк (РЕ) |
32.3 |
2358 |
|
3×50мc+1×25мк (N) |
32.3 |
2358 |
|
3×50мc (N,РЕ) |
29.4 |
2036 |
|
3×50мc |
29.4 |
2036 |
|
3×70мc+1×35мк (РЕ) |
36.3 |
3192 |
|
3×70мc+1×35мк (N) |
36.3 |
3192 |
|
3×70мc (N,РЕ) |
33.3 |
2767 |
|
3×70мc |
33.3 |
2767 |
|
3×95мc+1×50мк (РЕ) |
39.9 |
4132 |
|
3×95мc+1×50мк (N) |
39.9 |
4132 |
|
3×95мc (N,РЕ) |
36.7 |
3593 |
|
3×95мc |
36.7 |
3593 |
|
3×120мc (N,РЕ) |
40.1 |
4410 |
|
3×120мc |
40.1 |
4410 |
|
3×120мc+1×70мк (РЕ) |
43.4 |
5147 |
|
3×120мc+1×70мк (N) |
43.4 |
5147 |
|
3×150мc+1×70мк (РЕ) |
47.4 |
6191 |
|
3×150мc+1×70мк (N) |
47.4 |
6191 |
|
3×150мc (N,РЕ) |
44.0 |
5416 |
|
3×150мc |
44.0 |
5416 |
|
3×185мc+1×95мк (РЕ) |
51.4 |
7578 |
|
3×185мc+1×95мк (N) |
51.4 |
7578 |
|
3×185мc (N,РЕ) |
48.5 |
6608 |
|
3×185мc |
48.5 |
6608 |
|
3×240мc+1×120мк (РЕ) |
57.4 |
9728 |
|
3×240мc+1×120мк (N) |
57.4 |
9728 |
|
3×240мc (N,РЕ) |
53.2 |
8354 |
|
3×240мc |
53.2 |
8354 |
|
4×1.5ок (N) |
13.5 |
285 |
|
4×1.5ок (РЕ) |
13.5 |
285 |
|
4×2.5ок (N) |
14.5 |
346 |
|
4×2.5ок (РЕ) |
14.3 |
346 |
|
4×4ок (РЕ) |
15.6 |
432 |
|
4×4ок (N) |
15.6 |
432 |
|
4×6ок (РЕ) |
16.8 |
536 |
|
4×6ок (N) |
16.8 |
536 |
|
4×10ок (РЕ) |
18.8 |
743 |
|
4×10ок (N) |
18.8 |
743 |
|
4×16мк (РЕ) |
22.7 |
1105 |
|
4×16мк (N) |
22.7 |
1105 |
|
4×25мк (РЕ) |
25.8 |
1570 |
|
4×25мк (N) |
25.8 |
1570 |
|
4×35мк (РЕ) |
28.2 |
2014 |
|
4×35мк (N) |
28.2 |
2014 |
|
4×50мк (РЕ) |
31.9 |
2628 |
|
4×50мк (N) |
31.9 |
2628 |
|
4×50мc (РЕ) |
33.5 |
2652 |
|
4×50мc (N) |
33.5 |
2652 |
|
4×70мc (РЕ) |
37.3 |
3545 |
|
4×70мc (N) |
37.3 |
3545 |
|
4×95мc (РЕ) |
41.0 |
4603 |
|
4×95мc (N) |
41.0 |
4603 |
|
4×120мc (РЕ) |
45.2 |
5784 |
|
4×120мc (N) |
45.2 |
5784 |
|
4×150мc (РЕ) |
48.6 |
6993 |
|
4×150мc (N) |
48.6 |
6993 |
|
4×185мc (РЕ) |
52.6 |
8482 |
|
4×185мc (N) |
52.6 |
8482 |
|
4×240мc (РЕ) |
58.8 |
10950 |
|
4×240мc (N) |
58.8 |
10950 |
|
4×300мc (РЕ) |
63.3 |
13541 |
|
4×300мc (N) |
63.3 |
13541 |
|
4×400мc (РЕ) |
70.7 |
17557 |
|
4×400мc (N) |
70.7 |
17557 |
|
5×1.5ок (N,РЕ) |
14.4 |
333 |
|
5×2.5ок (N,РЕ) |
15.4 |
410 |
|
5×4ок (N,РЕ) |
16.7 |
499 |
|
5×6ок (N,РЕ) |
18.0 |
627 |
|
5×10ок (N,РЕ) |
20.2 |
875 |
|
5×16мк (N,РЕ) |
25.0 |
1336 |
|
5×25мк (N,РЕ) |
28.1 |
1880 |
|
5×35мк (N,РЕ) |
30.8 |
2422 |
|
5×50мк (N,РЕ) |
35.7 |
3251 |
|
5×50мc (N,РЕ) |
36.9 |
3254 |
|
5×70мc (N,РЕ) |
40.8 |
4342 |
|
5×95мc (N,РЕ) |
45.6 |
5787 |
|
5×120мc (N,РЕ) |
49.2 |
7110 |
|
5×150мc (N,РЕ) |
53.0 |
8730 |
|
5×185мc (N,РЕ) |
58.4 |
10689 |
|
5×240мc (N,РЕ) |
64.5 |
13312 |
|
ППГнг(А)-HF - 1 кВ |
||
|
1×1.5ок |
5.9 |
55.6 |
|
1×2.5ок |
6.3 |
68.7 |
|
1×4ок |
7.1 |
94.4 |
|
1×6ок |
7.6 |
118 |
|
1×10ок |
8.5 |
164 |
|
1×16мк |
10.3 |
249 |
|
1×25мк |
11.4 |
352 |
|
1×35мк |
12.4 |
451 |
|
1×50мк |
14.1 |
598 |
|
1×70мк |
15.6 |
811 |
|
1×95мк |
17.9 |
1093 |
|
1×120мк |
19.4 |
1333 |
|
1×150мк |
21.6 |
1654 |
|
1×185мк |
24.2 |
2084 |
|
1×240мк |
27.0 |
2664 |
|
1×300мк |
29.6 |
3257 |
|
1×400мк |
32.7 |
4112 |
|
1×500мк |
36.6 |
5277 |
|
1×630мк |
40.4 |
6622 |
|
2×1.5ок (N) |
9.8 |
145 |
|
2×2.5ок (N) |
10.5 |
180 |
|
2×4ок (N) |
12.3 |
253 |
|
2×6ок (N) |
13.3 |
313 |
|
2×10ок (N) |
14.9 |
432 |
|
2×16мк (N) |
18.1 |
654 |
|
2×25мк (N) |
12.4 |
1074 |
|
2×35мк (N) |
24.6 |
1358 |
|
2×50мк (N) |
27.6 |
1756 |
|
2×70мк (N) |
30.6 |
2317 |
|
2×95мк (N) |
36.0 |
3192 |
|
2×120мк (N) |
39.0 |
3848 |
|
2×150мк (N) |
43.8 |
4826 |
|
2×185мк (N) |
48.2 |
5951 |
|
2×240мк (N) |
54.2 |
7621 |
|
3×1.5ок (N,РЕ) |
10.2 |
167 |
|
3×1.5ок |
10.2 |
167 |
|
3×2.5ок (N,РЕ) |
11.1 |
211 |
|
3×2.5ок |
11.1 |
211 |
|
3×4ок (N,РЕ) |
12.9 |
301 |
|
3×4ок |
12.9 |
301 |
|
3×6ок (N,РЕ) |
14.1 |
379 |
|
3×6ок |
14.1 |
379 |
|
3×10ок (N,РЕ) |
15.8 |
535 |
|
3×10ок |
15.8 |
535 |
|
3×16мк (N,РЕ) |
19.2 |
816 |
|
3×16мк |
19.2 |
816 |
|
3×25мк (N,РЕ) |
23.9 |
1336 |
|
3×25мк |
23.9 |
1336 |
|
3×25мк+1×16мк (РЕ) |
26.0 |
1582 |
|
3×25мк+1×16мк (N) |
26.0 |
1582 |
|
3×35мк (N,РЕ) |
26.0 |
1691 |
|
3×35мк |
26.0 |
1691 |
|
3×35мк+1×16мк (РЕ) |
27.5 |
1886 |
|
3×35мк+1×16мк (N) |
27.5 |
1886 |
|
3×50мк (N,РЕ) |
29.2 |
2200 |
|
3×50мк |
29.2 |
2200 |
|
3×50мк+1×25мк (РЕ) |
31.4 |
2527 |
|
3×50мк+1×25мк (N) |
31.4 |
2527 |
|
3×50мc+1×25мк (РЕ) |
31.7 |
2425 |
|
3×50мc+1×25мк (N) |
31.7 |
2425 |
|
3×50мc (N,РЕ) |
29.3 |
2073 |
|
3×50мc |
29.3 |
2073 |
|
3×70мc+1×35мк (РЕ) |
35.1 |
3200 |
|
3×70мc+1×35мк (N) |
35.1 |
3200 |
|
3×70мc (N,РЕ) |
32.7 |
2787 |
|
3×70мc |
32.7 |
2787 |
|
3×95мc+1×50мк (РЕ) |
39.2 |
4215 |
|
3×95мc+1×50мк (N) |
39.2 |
4215 |
|
3×95мc (N,РЕ) |
37.0 |
3695 |
|
3×95мc |
37.0 |
3695 |
|
3×120мc (N,РЕ) |
39.6 |
4468 |
|
3×120мc |
39.6 |
4468 |
|
3×120мc+1×70мк (РЕ) |
42.6 |
5274 |
|
3×120мc+1×70мк (N) |
42.6 |
5274 |
|
3×150мc+1×70мк (РЕ) |
46.2 |
6274 |
|
3×150мc+1×70мк (N) |
46.2 |
6274 |
|
3×150мc (N,РЕ) |
43.5 |
5500 |
|
3×150мc |
43.5 |
5500 |
|
3×185мc+1×95мк (РЕ) |
50.2 |
7727 |
|
3×185мc+1×95мк (N) |
50.2 |
7727 |
|
3×185мc (N,РЕ) |
48.0 |
6742 |
|
4×1.5ок (РЕ) |
11.0 |
200 |
|
4×1.5ок (N) |
11.0 |
200 |
|
4×2.5ок (РЕ) |
12.0 |
255 |
|
4×2.5ок (N) |
12.0 |
255 |
|
4×4ок (РЕ) |
14.1 |
366 |
|
4×4ок (N) |
14.1 |
366 |
|
4×6ок (РЕ) |
15.2 |
467 |
|
4×6ок (N) |
15.2 |
467 |
|
4×10ок (РЕ) |
17.2 |
664 |
|
4×10ок (N) |
17.2 |
664 |
|
4×16мк (РЕ) |
21.1 |
1022 |
|
4×16мк (N) |
21.1 |
1022 |
|
4×25мк (РЕ) |
26.0 |
1648 |
|
4×25мк (N) |
26.0 |
1648 |
|
4×35мк (РЕ) |
28.5 |
2102 |
|
4×35мк (N) |
28.5 |
2102 |
|
4×50мк (РЕ) |
32.5 |
2792 |
|
4×50мк (N) |
32.5 |
2792 |
|
4×50мc (РЕ) |
32.5 |
2688 |
|
4×50мc (N) |
32.5 |
2688 |
|
4×70мc (РЕ) |
36.1 |
3571 |
|
4×70мc (N) |
36.1 |
3571 |
|
4×95мc (РЕ) |
40.2 |
4725 |
|
4×95мc (N) |
40.2 |
4725 |
|
4×120мc (РЕ) |
43.6 |
5825 |
|
4×120мc (N) |
43.6 |
5825 |
|
4×150мc (РЕ) |
47.4 |
7119 |
|
4×150мc (N) |
47.4 |
7119 |
|
4×185мc (РЕ) |
51.4 |
8673 |
|
4×185мc (N) |
51.4 |
8673 |
|
5×1.5ок (N,РЕ) |
11.9 |
232 |
|
5×2.5ок (N,РЕ) |
13.0 |
301 |
|
5×4ок (N,РЕ) |
15.3 |
438 |
|
5×6ок (N,РЕ) |
16.6 |
558 |
|
5×10ок (N,РЕ) |
18.9 |
800 |
|
5×16мк (N,РЕ) |
23.2 |
1237 |
|
5×25мк (N) |
28.5 |
1990 |
|
5×35мк (N,РЕ) |
31.6 |
2584 |
|
5×50мк (N,РЕ) |
36.0 |
3412 |
|
5×50мc (N,РЕ) |
35.9 |
3320 |
|
5×70мc (N,РЕ) |
39.6 |
4401 |
|
5×95мc (N,РЕ) |
44.8 |
5938 |
|
5×120мc (N,РЕ) |
48.0 |
7229 |
|
5×150мc (N,РЕ) |
51.8 |
8918 |
|
ППГнг(А)-HF - 0.66 кВ |
||
|
1×1.5ок |
5.5 |
49.8 |
|
1×2.5ок |
5.9 |
62.5 |
|
1×4ок |
6.5 |
83.9 |
|
1×6ок |
7.0 |
106 |
|
1×10ок |
8.3 |
160 |
|
1×16мк |
10.1 |
244 |
|
1×25мк |
11.2 |
345 |
|
1×35мк |
12.2 |
445 |
|
1×50мк |
13.9 |
590 |
|
2×1.5ок (N) |
9.0 |
126 |
|
2×2.5ок (N) |
9.7 |
159 |
|
2×4ок (N) |
11.1 |
217 |
|
2×6ок (N) |
12.1 |
274 |
|
2×10ок (N) |
1.5 |
417 |
|
2×16мк (N) |
17.7 |
635 |
|
2×25мк (N) |
22.0 |
1048 |
|
2×35мк (N) |
24.2 |
1329 |
|
2×50мк (N) |
27.2 |
1723 |
|
3×1.5ок (N,РЕ) |
9.4 |
146 |
|
3×1.5ок |
9.4 |
146 |
|
3×2.5ок (N,РЕ) |
10.2 |
188 |
|
3×2.5ок |
10.2 |
188 |
|
3×4ок (N,РЕ) |
11.6 |
261 |
|
3×4ок |
11.6 |
261 |
|
3×6ок (N,РЕ) |
12.7 |
335 |
|
3×6ок |
12.7 |
335 |
|
3×10ок (N,РЕ) |
15.3 |
518 |
|
3×10ок |
15.3 |
518 |
|
3×16мк (N,РЕ) |
18.8 |
794 |
|
3×16мк |
18.8 |
794 |
|
3×25мк (N,РЕ) |
23.2 |
1295 |
|
3×25мк |
23.2 |
1295 |
|
3×25мк+1×16мк (РЕ) |
25.6 |
1547 |
|
3×25мк+1×16мк (N) |
25.6 |
1547 |
|
3×35мк (N,РЕ) |
25.6 |
1659 |
|
3×35мк |
25.6 |
1659 |
|
3×35мк+1×16мк (РЕ) |
27.1 |
1851 |
|
3×35мк+1×16мк (N) |
27.1 |
1851 |
|
3×50мк (N,РЕ) |
28.8 |
2164 |
|
3×50мк |
28.8 |
2164 |
|
3×50мк+1×25мк (РЕ) |
30.5 |
2450 |
|
3×50мк+1×25мк (N) |
30.5 |
2450 |
|
3×50мc+1×25мк (РЕ) |
31.5 |
2396 |
|
3×50мc+1×25мк (N) |
31.5 |
2396 |
|
3×50мc (N,РЕ) |
28.9 |
2043 |
|
3×50мc |
28.9 |
2043 |
|
4×1.5ок (РЕ) |
10.1 |
175 |
|
4×1.5ок (N) |
10.1 |
175 |
|
4×2.5ок (РЕ) |
11.0 |
227 |
|
4×2.5ок (N) |
11.0 |
227 |
|
4×4ок (РЕ) |
12.6 |
318 |
|
4×4ок (N) |
12.6 |
318 |
|
4×6ок (РЕ) |
13.8 |
412 |
|
4×6ок (N) |
13.8 |
412 |
|
4×10ок (РЕ) |
16.7 |
644 |
|
4×10ок (N) |
16.7 |
644 |
|
4×16мк (РЕ) |
20.6 |
994 |
|
4×16мк (N) |
20.6 |
994 |
|
4×25мк (РЕ) |
25.6 |
1613 |
|
4×25мк (N) |
25.6 |
1613 |
|
4×35мк (РЕ) |
28.0 |
2064 |
|
4×35мк (N) |
28.0 |
2064 |
|
4×50мк (РЕ) |
32.0 |
2744 |
|
4×50мк (N) |
32.0 |
2744 |
|
4×50мc (РЕ) |
32.3 |
2656 |
|
4×50мc (N) |
32.3 |
2656 |
|
5×1.5ок (N,РЕ) |
10.8 |
203 |
|
5×2.5ок (N,РЕ) |
11.9 |
267 |
|
5×4ок (N,РЕ) |
13.7 |
379 |
|
5×6ок (N,РЕ) |
15.0 |
497 |
|
5×10ок (N,РЕ) |
18.3 |
776 |
|
5×16мк (N,РЕ) |
22.7 |
1205 |
|
5×25мк (N) |
27.9 |
1944 |
|
5×35мк (N,РЕ) |
30.6 |
2495 |
|
5×50мк (N,РЕ) |
35.5 |
3361 |
|
5×50мc (N,РЕ) |
35.7 |
3287 |
|
ПБПнг(А)-HF - 0.66 кВ |
||
|
2х2.5ок (N) |
13.5 |
349 |
|
2х4ок (N) |
14.9 |
432 |
|
2х6ок (N) |
15.9 |
509 |
|
2х10ок (N) |
18.3 |
694 |
|
2х16мк (N) |
21.5 |
978 |
|
2х25мк (N) |
24.2 |
1304 |
|
2х35мк (N) |
26.2 |
1596 |
|
2х50мк (N) |
29.2 |
2025 |
|
3х2.5ок (N, РЕ) |
14.0 |
385 |
|
3х2.5ок |
14.0 |
385 |
|
3х4ок (N, РЕ) |
15.4 |
484 |
|
3х4ок |
15.4 |
484 |
|
3х6ок (N, РЕ) |
16.5 |
579 |
|
3х6ок |
16.5 |
579 |
|
3х10ок (N, РЕ) |
19.1 |
806 |
|
3х10ок |
19.1 |
806 |
|
3х16мк (N, РЕ) |
22.6 |
1149 |
|
3х16мк |
22.6 |
1149 |
|
3х25мк (N, РЕ) |
25.4 |
1565 |
|
3х25мк |
25.4 |
1565 |
|
3x25мк+1x16мк (PE) |
27.6 |
1830 |
|
3x25мк+1x16мк (N) |
27.6 |
1830 |
|
3х35мк (N, РЕ) |
27.6 |
1942 |
|
3х35мк |
27.6 |
1942 |
|
3x35мк+1x16мк (PE) |
29.1 |
2151 |
|
3x35мк+1x16мк (N) |
29.1 |
2151 |
|
3х50мк (N, РЕ) |
30.8 |
2484 |
|
3х50мк |
30.8 |
2484 |
|
3x50мк+1x25мк (PE) |
32.5 |
2789 |
|
3x50мк+1x25мк (N) |
32.5 |
2789 |
|
3х50мс |
30.9 |
2403 |
|
3x50мс (N, PE) |
30.9 |
2403 |
|
3x50мс+1x25мк (PE) |
33.5 |
2790 |
|
3x50мс+1x25мк (N) |
33.5 |
2790 |
|
4х2.5ок (РЕ) |
14.8 |
438 |
|
4х2.5ок (N) |
14.8 |
438 |
|
4х4ок (РЕ) |
16.4 |
559 |
|
4х4ок (N) |
16.4 |
559 |
|
4х6ок (РЕ) |
17.6 |
670 |
|
4х6ок (N) |
17.6 |
670 |
|
4х10ок (РЕ) |
20.5 |
955 |
|
4х10ок (N) |
20.5 |
955 |
|
4х16мк (РЕ) |
24.8 |
1407 |
|
4х16мк (N) |
24.8 |
1407 |
|
4х25мк (РЕ) |
27.6 |
1896 |
|
4х25мк (N) |
27.6 |
1896 |
|
4х35мк (РЕ) |
30.0 |
2374 |
|
4х35мк (N) |
30.0 |
2374 |
|
4х50мк (РЕ) |
34.0 |
3100 |
|
4х50мк (N) |
34.0 |
3100 |
|
4х50мс (РЕ) |
34.7 |
3099 |
|
4х50мс (N) |
34.7 |
3099 |
|
5х2.5ок (N, РЕ) |
15.7 |
494 |
|
5х4ок (N, РЕ) |
17.5 |
634 |
|
5х6ок (N, РЕ) |
18.8 |
776 |
|
5х10ок (N, РЕ) |
22.1 |
1115 |
|
5х16мк (N, РЕ) |
26.9 |
1656 |
|
5х25мк (N, РЕ) |
29.9 |
2254 |
|
5х35мк (N, РЕ) |
32.6 |
2836 |
|
5х50мк (N, РЕ) |
37.9 |
3880 |
|
5х50мс (N, РЕ) |
38.1 |
3860 |
|
ПБПнг(А)-HF - 1 кВ |
||
|
1х10ок |
13.1 |
359 |
|
1х16мк |
14.7 |
471 |
|
1x25мк |
15.8 |
595 |
|
1x35мк |
16.8 |
714 |
|
1x50мк |
18.3 |
875 |
|
1x70мк |
19.8 |
1116 |
|
1x95мк |
22.1 |
1439 |
|
1x120мк |
23.6 |
1707 |
|
1x150мк |
26.2 |
2096 |
|
1x185мк |
28.2 |
2527 |
|
1x240мк |
31.0 |
3156 |
|
2х2.5ок (N) |
14.3 |
385 |
|
2х4ок (N) |
16.1 |
492 |
|
2х6ок (N) |
17.1 |
571 |
|
2х10ок (N) |
18.7 |
717 |
|
2х16мк (N) |
21.9 |
1005 |
|
2х25мк (N) |
24.6 |
1334 |
|
2х35мк (N) |
26.6 |
1629 |
|
2х50мк (N) |
29.6 |
2061 |
|
2x95мк (N) |
38.4 |
3719 |
|
2x120мк (N) |
41.4 |
4420 |
|
2x150мк (N) |
46.6 |
5521 |
|
2x185мк (N) |
50.6 |
6661 |
|
2x240мк (N) |
57.8 |
8869 |
|
3х2.5ок (N, РЕ) |
14.9 |
424 |
|
3х2.5ок |
14.9 |
424 |
|
3х4ок (N, РЕ) |
16.7 |
549 |
|
3х4ок |
16.7 |
549 |
|
3х6ок (N, РЕ) |
17.8 |
642 |
|
3х6ок |
17.8 |
642 |
|
3х10ок (N, РЕ) |
19.6 |
831 |
|
3х10ок |
19.6 |
831 |
|
3х16мк (N, РЕ) |
23.0 |
1180 |
|
3х16мк |
23.0 |
1180 |
|
3х25мк (N, РЕ) |
25.9 |
1599 |
|
3х25мк |
25.9 |
1599 |
|
3x25мк+1x16мк (PE) |
28.0 |
1870 |
|
3x25мк+1x16мк (N) |
28.0 |
1870 |
|
3х35мк (N, РЕ) |
28.0 |
1979 |
|
3х35мк |
28.0 |
1979 |
|
3x35мк+1x16мк (PE) |
29.5 |
2190 |
|
3x35мк+1x16мк (N) |
29.5 |
2190 |
|
3х50мк (N, РЕ) |
31.2 |
2525 |
|
3х50мк |
31.2 |
2525 |
|
3x50мк+1x25мк (PE) |
33.4 |
2876 |
|
3x50мк+1x25мк (N) |
33.4 |
2876 |
|
3х50мс |
31.3 |
2439 |
|
3x50мс (N, PE) |
31.3 |
2439 |
|
3x50мс+1x25мк (PE) |
33.7 |
2822 |
|
3x50мс+1x25мк (N) |
33.7 |
2822 |
|
3х70мс (N, РЕ) |
35.1 |
3235 |
|
3х70мс |
35.1 |
3235 |
|
3x70мс+1x35мк (PE) |
37.5 |
3762 |
|
3x70мс+1x35мк (N) |
37.5 |
3762 |
|
3х95мс (N, РЕ) |
39.4 |
4290 |
|
3х95мс |
39.4 |
4290 |
|
3x95мс+1x50мк (PE) |
41.6 |
4844 |
|
3x95мс+1x50мк (N) |
41.6 |
4844 |
|
3х120мс (N, РЕ) |
42.0 |
5106 |
|
3х120мс |
42.0 |
5106 |
|
3x120мс+1x70мк (PE) |
45.4 |
6010 |
|
3x120мс+1x70мк (N) |
45.4 |
6010 |
|
3х150мс (N, РЕ) |
46.3 |
6252 |
|
3х150мс |
46.3 |
6252 |
|
3x150мс+1x70мк (PE) |
48.6 |
7019 |
|
3x150мс+1x70мк (N) |
48.6 |
7019 |
|
3х185мс (N, РЕ) |
50.4 |
7517 |
|
3х185мс |
50.4 |
7517 |
|
3x185мс+1x95мк (PE) |
53.4 |
8894 |
|
3x185мс+1x95мк (N) |
53.4 |
8894 |
|
3х240мс (N, РЕ) |
57.2 |
9964 |
|
3х240мс |
57.2 |
9964 |
|
3x240мс+1x120мк (PE) |
59.6 |
11266 |
|
3x240мс+1x120мк (N) |
59.6 |
11266 |
|
4х2.5ок (РЕ) |
15.8 |
483 |
|
4х2.5ок (N) |
15.8 |
483 |
|
4х4ок (РЕ) |
17.9 |
628 |
|
4х4ок (N) |
17.9 |
628 |
|
4х6ок (РЕ) |
19.0 |
751 |
|
4х6ок (N) |
19.0 |
751 |
|
4х10ок (РЕ) |
21.0 |
985 |
|
4х10ок (N) |
21.0 |
985 |
|
4х16мк (РЕ) |
25.3 |
1445 |
|
4х16мк (N) |
25.3 |
1445 |
|
4х25мк (РЕ) |
28.0 |
1936 |
|
4х25мк (N) |
28.0 |
1936 |
|
4х35мк (РЕ) |
30.5 |
2417 |
|
4х35мк (N) |
30.5 |
2417 |
|
4х50мк (РЕ) |
34.9 |
3192 |
|
4х50мк (N) |
34.9 |
3192 |
|
4х50мс (РЕ) |
34.9 |
3134 |
|
4х50мс (N) |
34.9 |
3134 |
|
4х70мс (РЕ) |
38.5 |
4151 |
|
4х70мс (N) |
38.5 |
4151 |
|
4х95мс (РЕ) |
42.6 |
5371 |
|
4х95мс (N) |
42.6 |
5371 |
|
4х120мс (РЕ) |
46.4 |
6579 |
|
4х120мс (N) |
46.4 |
6579 |
|
4х150мс (РЕ) |
49.8 |
7884 |
|
4х150мс (N) |
49.8 |
7884 |
|
4х185мс (РЕ) |
54.6 |
9869 |
|
4х185мс (N) |
54.6 |
9869 |
|
4х240мс (РЕ) |
61.0 |
12597 |
|
4х240мс (N) |
61.0 |
12597 |
|
5х2.5ок (N, РЕ) |
16.8 |
548 |
|
5х4ок (N, РЕ) |
19.1 |
722 |
|
5х6ок (N, РЕ) |
20.4 |
866 |
|
5х10ок (N, РЕ) |
22.7 |
1149 |
|
5х16мк (N, РЕ) |
27.4 |
1699 |
|
5х25мк (N, РЕ) |
30.5 |
2306 |
|
5х35мк (N, РЕ) |
33.6 |
2935 |
|
5х50мк (N, РЕ) |
38.4 |
3940 |
|
5х50мс (N, РЕ) |
38.3 |
3896 |
|
5х70мс (N, РЕ) |
42.0 |
5038 |
|
5х95мс (N, РЕ) |
47.2 |
6659 |
|
5х120мс (N, РЕ) |
50.4 |
8004 |
|
5х150мс (N, РЕ) |
55.4 |
10185 |
|
5х185мс (N, РЕ) |
60.4 |
12285 |
|
5х240мс (N, РЕ) |
67.7 |
15380 |
|
ППГЭнг (А) - HF - 0.66 кВ |
||
|
1х1.5ок |
7.7 |
100 |
|
1х2.5ок |
8.1 |
116 |
|
1х4ок |
8.7 |
143 |
|
1х6ок |
9.4 |
175 |
|
1х10ок |
10.6 |
239 |
|
1х16мк |
12.3 |
333 |
|
1х25мк |
13.6 |
451 |
|
1х35мк |
14.6 |
560 |
|
1х50мк |
16.1 |
711 |
|
2х1.5ок (N) |
11.1 |
207 |
|
2х2.5ок (N) |
11.9 |
248 |
|
2х4ок (N) |
13.3 |
320 |
|
2х6ок (N) |
14.2 |
387 |
|
2х10ок (N) |
16.7 |
557 |
|
2х16мк (N) |
19.9 |
813 |
|
2х25мк (N) |
22.2 |
1094 |
|
2х35мк (N) |
24.5 |
1414 |
|
2х50мк (N) |
27.5 |
1820 |
|
3х1.5ок |
11.5 |
230 |
|
3х1.5ок (N, РЕ) |
11.5 |
230 |
|
3х2.5ок |
12.4 |
280 |
|
3х2.5ок (N, РЕ) |
12.4 |
280 |
|
3х4ок |
13.8 |
367 |
|
3х4ок (N, РЕ) |
13.8 |
367 |
|
3х6ок |
14.9 |
452 |
|
3х6ок (N, РЕ) |
14.9 |
452 |
|
3х10ок |
17.5 |
662 |
|
3х10ок (N, РЕ) |
17.5 |
662 |
|
3х16мк |
21.0 |
976 |
|
3х16мк (N, РЕ) |
21.0 |
976 |
|
3х25мк |
23.4 |
1344 |
|
3х25мк (N, РЕ) |
23.4 |
1344 |
|
3х25мк+1х16мк (РЕ) |
25.9 |
1638 |
|
3х25мк+1х16мк (N) |
25.9 |
1638 |
|
3х35мк |
25.9 |
1750 |
|
3х35мк (N, РЕ) |
25.9 |
1750 |
|
3х35мк+1х16мк (РЕ) |
27.4 |
1947 |
|
3х35мк+1х16мк (N) |
27.4 |
1947 |
|
3х50мк |
29.1 |
2268 |
|
3х50мк (N, РЕ) |
29.1 |
2268 |
|
3х50мк+1х25мк (РЕ) |
30.8 |
2560 |
|
3х50мк+1х25мк (N) |
30.8 |
2560 |
|
3х50мc (N, РЕ) |
29.2 |
2147 |
|
3х50мc |
29.2 |
2147 |
|
3х50мc+1х25мк (РЕ) |
31.8 |
2510 |
|
3х50мc+1х25мк (N) |
31.8 |
2510 |
|
4х1.5ок (N) |
12.2 |
265 |
|
4х1.5ок (РЕ) |
12.2 |
265 |
|
4х2.5ок (N) |
13.2 |
326 |
|
4х2.5ок (РЕ) |
13.2 |
326 |
|
4х4ок (N) |
14.8 |
432 |
|
4х4ок (РЕ) |
14.8 |
432 |
|
4х6ок (N) |
16.0 |
539 |
|
4х6ок (РЕ) |
16.0 |
539 |
|
4х10ок (N) |
18.9 |
799 |
|
4х10ок (РЕ) |
18.9 |
799 |
|
4х16мк (N) |
22.8 |
1191 |
|
4х16мк (РЕ) |
22.8 |
1191 |
|
4х25мк (N) |
25.9 |
1704 |
|
4х25мк (РЕ) |
25.9 |
1704 |
|
4х35мк (N) |
28.3 |
2164 |
|
4х35мк (РЕ) |
28.3 |
2164 |
|
4х50мк (РЕ) |
32.3 |
2860 |
|
4х50мк (N) |
32.3 |
2860 |
|
4х50мc (РЕ) |
32.6 |
2774 |
|
4х50мc (N) |
32.6 |
2774 |
|
5х1.5ок (N, РЕ) |
13.0 |
300 |
|
5х2.5ок (N, РЕ) |
14.1 |
374 |
|
5х4ок (N, РЕ) |
15.9 |
503 |
|
5х6ок (N, РЕ) |
17.2 |
634 |
|
5х10ок (N, РЕ) |
20.5 |
946 |
|
5х16мк (N, РЕ) |
25.2 |
1469 |
|
5х25мк (N, РЕ) |
28.2 |
2044 |
|
5х35мк (N, РЕ) |
30.9 |
2606 |
|
5х50мк (N, РЕ) |
35.8 |
3489 |
|
5x50мс (N, РЕ) |
36.0 |
3417 |
|
ППГЭнг (А) - HF - 1 кВ |
||
|
1х1.5ок |
8.1 |
109 |
|
1х2.5ок |
8.5 |
126 |
|
1х4ок |
9.5 |
164 |
|
1х6ок |
10.0 |
191 |
|
1х10ок |
10.8 |
245 |
|
1х16мк |
12.5 |
340 |
|
1х25мк |
13.8 |
459 |
|
1х35мк |
14.8 |
568 |
|
1х50мк |
16.3 |
721 |
|
1х70мк |
17.8 |
948 |
|
1х95мк |
20.1 |
1249 |
|
1х120мк |
21.6 |
1502 |
|
1х150мк |
24.5 |
1914 |
|
1х185мк |
26.5 |
2330 |
|
1х240мк |
29.3 |
2939 |
|
2х1.5ок (N) |
11.9 |
235 |
|
2х2.5ок (N) |
12.7 |
277 |
|
2х4ок (N) |
14.5 |
369 |
|
2х6ок (N) |
15.4 |
440 |
|
2х10ок (N) |
17.1 |
577 |
|
2х16мк (N) |
20.3 |
837 |
|
2х25мк (N) |
22.6 |
1121 |
|
2х35мк (N) |
24.9 |
1444 |
|
2х50мк (N) |
27.9 |
1854 |
|
2х70мк (N) |
30.9 |
2427 |
|
2х95мк (N) |
36.3 |
3323 |
|
2х120мк (N) |
39.3 |
3991 |
|
2х150мк (N) |
44.1 |
4988 |
|
2х185мк (N) |
48.5 |
6129 |
|
2х240мк (N) |
54.5 |
7823 |
|
3х1.5ок |
12.4 |
260 |
|
3х1.5ок (N, РЕ) |
12.4 |
260 |
|
3х2.5ок |
13.2 |
312 |
|
3х2.5ок (N, РЕ) |
13.2 |
312 |
|
3х4ок |
15.1 |
420 |
|
3х4ок (N, РЕ) |
15.1 |
420 |
|
3х6ок |
16.2 |
509 |
|
3х6ок (N, РЕ) |
16.2 |
509 |
|
3х10ок |
17.9 |
683 |
|
3х10ок (N, РЕ) |
17.9 |
683 |
|
3х16мк |
21.4 |
1003 |
|
3х16мк (N, РЕ) |
21.4 |
1003 |
|
3х25мк |
24.2 |
1420 |
|
3х25мк (N, РЕ) |
24.2 |
1420 |
|
3х25мк+1х16мк (РЕ) |
26.3 |
1674 |
|
3х25мк+1х16мк (N) |
26.3 |
1674 |
|
3х35мк |
26.3 |
1783 |
|
3х35мк (N, РЕ) |
26.3 |
1783 |
|
3х35мк+1х16мк (РЕ) |
27.8 |
1984 |
|
3х35мк+1х16мк (N) |
27.8 |
1984 |
|
3х50мк |
29.5 |
2305 |
|
3х50мк (N, РЕ) |
29.5 |
2305 |
|
3х50мк+1х25мк (РЕ) |
31.7 |
2641 |
|
3х50мк+1х25мк (N) |
31.7 |
2641 |
|
3х50мc (N, РЕ) |
29.6 |
2179 |
|
3х50мc |
29.6 |
2179 |
|
3х50мc+1х25мк (РЕ) |
32.0 |
2540 |
|
3х50мc+1х25мк (N) |
32.0 |
2540 |
|
3х70мc (N, РЕ) |
33.0 |
2906 |
|
3х70мc |
33.0 |
2906 |
|
3х70мc+1х35мк (РЕ) |
35.4 |
3327 |
|
3х70мc+1х35мк (N) |
35.4 |
3327 |
|
3х95мc (N, РЕ) |
37.3 |
3830 |
|
3х95мc |
37.3 |
3830 |
|
3х95мc+1х50мк (РЕ) |
39.5 |
4358 |
|
3х95мc+1х50мк (N) |
39.5 |
4358 |
|
3х120мc (N, РЕ) |
39.9 |
4613 |
|
3х120мc |
39.9 |
4613 |
|
3х120мc+1х70мк (РЕ) |
42.9 |
5430 |
|
3х120мc+1х70мк (N) |
42.9 |
5430 |
|
3х150мc (N, РЕ) |
43.8 |
5660 |
|
3х150мc |
43.8 |
5660 |
|
3х150мc+1х70мк (РЕ) |
46.5 |
6444 |
|
3х150мc+1х70мк (N) |
46.5 |
6444 |
|
3х185мc (N, РЕ) |
48.3 |
6920 |
|
3х185мc |
48.3 |
6920 |
|
3х185мc+1х95мк (РЕ) |
50.5 |
7913 |
|
3х185мc+1х95мк (N) |
50.5 |
7913 |
|
3х240мc (N, РЕ) |
53.9 |
8853 |
|
3х240мc |
53.9 |
8853 |
|
3х240мc+1х120мк (РЕ) |
56.7 |
10163 |
|
3х240мc+1х120мк (N) |
56.7 |
10163 |
|
4х1.5ок (N) |
13.2 |
299 |
|
4х1.5ок (РЕ) |
13.2 |
299 |
|
4х2.5ок (N) |
14.1 |
363 |
|
4х2.5ок (РЕ) |
14.1 |
363 |
|
4х4ок (N) |
16.2 |
495 |
|
4х4ок (РЕ) |
16.2 |
495 |
|
4х6ок (N) |
17.4 |
607 |
|
4х6ок (РЕ) |
17.4 |
607 |
|
4х10ок (N) |
19.4 |
825 |
|
4х10ок (РЕ) |
19.4 |
825 |
|
4х16мк (N) |
23.3 |
1224 |
|
4х16мк (РЕ) |
23.3 |
1224 |
|
4х25мк (N) |
26.3 |
1740 |
|
4х25мк (РЕ) |
26.3 |
1740 |
|
4х35мк (N) |
28.8 |
2204 |
|
4х35мк (РЕ) |
28.8 |
2204 |
|
4х50мк (РЕ) |
32.8 |
2910 |
|
4х50мк (N) |
32.8 |
2910 |
|
4х50мc (РЕ) |
32.8 |
2806 |
|
4х50мc (N) |
32.8 |
2806 |
|
4х70мc (РЕ) |
36.4 |
3703 |
|
4х70мc (N) |
36.4 |
3703 |
|
4х95мc (РЕ) |
40.5 |
4872 |
|
4х95мc (N) |
40.5 |
4872 |
|
4х120мc (РЕ) |
43.9 |
5986 |
|
4х120мc (N) |
43.9 |
5986 |
|
4х150мc (РЕ) |
47.7 |
7294 |
|
4х150мc (N) |
47.7 |
7294 |
|
4х185мc (РЕ) |
51.7 |
8864 |
|
4х185мc (N) |
51.7 |
8864 |
|
4х240мc (РЕ) |
58.1 |
11466 |
|
4х240мc (N) |
58.1 |
11466 |
|
5х1.5ок (N, РЕ) |
14.1 |
339 |
|
5х2.5ок (N, РЕ) |
15.2 |
418 |
|
5х4ок (N, РЕ) |
17.5 |
578 |
|
5х6ок (N, РЕ) |
18.8 |
711 |
|
5х10ок (N, РЕ) |
21.0 |
975 |
|
5х16мк (N, РЕ) |
25.7 |
1507 |
|
5х25мк (N, РЕ) |
28.8 |
2092 |
|
5х35мк (N, РЕ) |
31.9 |
2699 |
|
5х50мк (N, РЕ) |
36.3 |
3543 |
|
5x50мс (N, РЕ) |
36.2 |
3450 |
|
5x70мс (N, РЕ) |
39.9 |
4546 |
|
5x95мс (N, РЕ) |
45.1 |
6102 |
|
5x120мс (N, РЕ) |
48.3 |
7406 |
|
5x150мс (N, РЕ) |
52.1 |
9111 |
|
5x185мс (N, РЕ) |
57.5 |
11166 |
|
5x240мс (N, РЕ) |
63.8 |
13952 |
