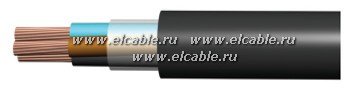

КГ, КГ-ХЛ, КГ-Т
Кабели марки КГ на 660 В предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотойдо 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящихжил до 75 0 С.
Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т".
Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы "ХЛ".
Кабели марки КГ на 380 В предназначены для присоединения переносных и передвижных электроприемников к электрическим сетям на номинальноепеременное напряжение 380 В номинальной частотой до 400 Гц или постоянное напряжение 660 В.
Кабели не предназначены для применения на подъемно – транспортном оборудовании.
Класс пожарной опасности по ГОСТ 31565-2012:
02.8.2.5.4
Климатическое исполнение У, ХЛ, Т, категория размещения - 1, 2, 3 по ГОСТ 15150.
Диапазон температур эксплуатации:
марки КГ ……………………………………………………………………………от - 40°С до 50°С;
марки КГ-ХЛ ………………………………………………………………………. от - 60°С до 50°С;
марки КГ-Т………………………………………………………………………….от - 10°С до 55°С.
Кабели должны быть стойкими к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды 35 0 С.
Прокладка и монтаж кабеля КГ –ХЛ без предварительного подогрева производится при температуре …………………не ниже – 40 0 С.
Радиус изгиба кабелей при монтаже и эксплуатации ……………………….. не менее 8 наружных диаметров.
Растягивающее усилие на кабели должно быть не более 19,6 Н (2,0 кгс) на 1 мм 2 суммарного сечения всех жил.
Длительно допустимая температура токопроводящих жил кабелей ………………….. не более 75 0 С.
Строительная длина кабелей:
с номинальным сечением основных жил до 35 мм2 включительно……………………………………не менее 150 м;
с номинальным сечением основных жил 50 до 120 мм2 …………………………………………………не менее 125 м;
с номинальным сечением основных жил 150 мм2 и выше……………………………………не менее 100 м .
по согласованию с потребителем допускается сдача кабелей любыми длинами.
Срок службы ………………………………… 4 года (срок службы исчисляется с момента изготовления кабеля).
Гарантийный срок эксплуатации кабелей на 660 В........................ 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
|
Число и номинальное сечение жил, мм2 |
Номинальный наружный диаметр кабеля, мм |
Расчетная масса 1 км кабеля, кг |
|
2х0.75 |
8.2 |
90 |
|
2х0.75+1х0.75 |
8.9 |
110 |
|
3х0.75 |
8.9 |
110 |
|
2х1.0+1х1 |
9.1 |
100 |
|
2х1.0 |
8.5 |
100 |
|
3х1.0 |
9.1 |
120 |
|
4х1.0 |
10.1 |
150 |
|
5х1.0 |
11.1 |
190 |
|
2х1.5 |
9.4 |
130 |
|
2х1.5+1х1.5 |
10.1 |
160 |
|
3х1.5 |
10.1 |
160 |
|
4х1.5 |
11.1 |
200 |
|
5х1.5 |
12.2 |
240 |
|
1х2.5 |
6.7 |
80 |
|
2х2.5 |
11.2 |
190 |
|
2х2.5+1х1.5 |
11.8 |
220 |
|
3х2.5 |
12.0 |
230 |
|
3х2.5+1х1.5 |
13.2 |
280 |
|
4х2.5 |
13.3 |
290 |
|
5х2.5 |
14.6 |
350 |
|
1х4 |
8.0 |
110 |
|
2х4 |
13.5 |
280 |
|
2х4+1х2.5 |
13.9 |
310 |
|
3х4 |
14.5 |
350 |
|
3х4+1х2.5 |
15.5 |
400 |
|
4х4 |
16.0 |
420 |
|
5х4 |
17.8 |
530 |
|
1х6 |
9.0 |
150 |
|
2х6 |
15.5 |
380 |
|
2х6+1х4 |
16.3 |
440 |
|
3х6 |
16.6 |
460 |
|
3х6+1х4 |
18.0 |
560 |
|
4х6 |
18.5 |
590 |
|
5х6 |
20.2 |
720 |
|
1х10 |
11.1 |
230 |
|
2х10 |
21.1 |
680 |
|
2х10+1х6 |
21.0 |
740 |
|
3х10 |
22.3 |
840 |
|
3х10+1х6 |
23.5 |
950 |
|
4х10 |
24.4 |
1000 |
|
5х10 |
26.8 |
1250 |
|
1х16 |
12.4 |
310 |
|
2х16 |
23.7 |
920 |
|
2х16+1х6 |
25.0 |
1070 |
|
3х16 |
25.4 |
1130 |
|
3х16+1х6 |
27.6 |
1300 |
|
4х16 |
27.8 |
1400 |
|
5х16 |
30.9 |
1700 |
|
1х25 |
14.6 |
450 |
|
2х25 |
28.4 |
1340 |
|
2х25+1х10 |
30.0 |
1550 |
|
3х25 |
30.4 |
1660 |
|
3х25+1х10 |
33.1 |
1950 |
|
4х25 |
33.7 |
2100 |
|
5х25 |
37.4 |
2600 |
|
1х35 |
16.4 |
590 |
|
2х35 |
31.2 |
1680 |
|
2х35+1х10 |
32.4 |
1890 |
|
3х35 |
34.0 |
2150 |
|
3х35+1х10 |
36.5 |
2400 |
|
4х35 |
37.7 |
2730 |
|
5х35 |
44.5 |
3440 |
|
1х50 |
19.0 |
820 |
|
2х50 |
38.0 |
2450 |
|
2х50+1х16 |
37.9 |
2600 |
|
3х50 |
39.5 |
2970 |
|
3х50+1х16 |
42.4 |
3400 |
|
4х50 |
43.8 |
3700 |
|
5х50 |
50.1 |
4580 |
|
1х70 |
21.5 |
1090 |
|
2х70 |
42.2 |
3170 |
|
2х70+1х25 |
42.7 |
3400 |
|
3х70 |
44.7 |
3930 |
|
3х70+1х25 |
47.7 |
4500 |
|
4х70 |
49.7 |
5000 |
|
5х70 |
54.9 |
5920 |
|
1х95 |
24.3 |
1400 |
|
2х95 |
47.4 |
4040 |
|
2х95+1х35 |
48.6 |
4500 |
|
3х95 |
50.9 |
5100 |
|
3х95+1х35 |
54.5 |
5890 |
|
4х95 |
56.6 |
6500 |
|
5х95 |
63.3 |
7820 |
|
1х120 |
27.7 |
1730 |
|
2х120 |
50.7 |
4800 |
|
2х120+1х35 |
54.4 |
5880 |
|
3х120 |
54.4 |
6150 |
|
3х120+1х35 |
60.9 |
7280 |
|
4х120 |
62.0 |
8120 |
|
5х120 |
67.0 |
9360 |
|
1х150 |
30.1 |
2070 |
|
2х150 |
57.5 |
6050 |
|
2х150+1х50 |
58.1 |
6590 |
|
3х150 |
63.0 |
7870 |
|
3х150+1х50 |
64.9 |
8630 |
|
4х150 |
69.2 |
9880 |
|
1х185 |
32.7 |
2490 |
|
1х240 |
36.8 |
3190 |
|
1х300 |
40.1 |
3910 |
|
1х400 |
43.4 |
4980 |
Верхнее предельное отклонение от наружных диаметров кабеля - 0,1D, где D - номинальный наружный диаметр кабеля. По требованию потребителя допускаются другие сечения жил заземления, нулевой и вспомогательных, не указанных в таблице.
Номинальные наружные диаметры кабелей марки КГ на 380 В.
|
Номинальное сечение основных токопроводящих жил, мм2 |
Номинальный наружный диаметр кабелей с числом основных жил, мм |
||||
|
1 |
2 |
3 |
4 |
5 |
|
|
0.75 |
- |
6.9 |
7.3 |
- |
- |
|
1.0 |
- |
7.3 |
7.7 |
8.4 |
9.1 |
|
1.5 |
- |
7.8 |
8.3 |
9.0 |
9.8 |
|
2.5 |
5.4 |
9.6 |
10.2 |
11.1 |
12.2 |
|
4 |
6.0 |
10.7 |
11.4 |
12.5 |
14.1 |
|
6 |
6.5 |
11.8 |
13.0 |
14.3 |
15.7 |
|
10 |
8.4 |
16.9 |
17.9 |
19.5 |
21.4 |
|
16 |
9.7 |
19.4 |
20.6 |
22.5 |
24.7 |
|
25 |
11.8 |
22.8 |
24.2 |
27.6 |
30.3 |
|
35 |
13.1 |
26.6 |
28.2 |
30.9 |
35.0 |
|
50 |
15.5 |
30.3 |
33.3 |
36.5 |
40.1 |
|
70 |
17.0 |
34.5 |
36.7 |
40.3 |
44.4 |
|
95 |
19.7 |
38.7 |
41.2 |
45.4 |
52.2 |
|
120 |
21.3 |
42.1 |
44.8 |
- |
- |
|
Номинальное сечение основных токопроводящих жил, мм2 |
Номинальный наружный диаметр кабеля, мм |
|
|
с двумя основными жилами и жилой заземления или нулевой |
с тремя основными жилами и жилой заземления или нулевой |
|
|
0.75 |
7.3 |
7.9 |
|
1.0 |
7.7 |
8.4 |
|
1.5 |
8.3 |
9.0 |
|
2.5 |
10.2 |
11.1 |
|
4 |
11.4 |
12.5 |
|
6 |
13.0 |
14.3 |
|
10 |
17.9 |
19.5 |
|
16 |
19.4 |
21.2 |
|
25 |
22.8 |
27.6 |
|
35 |
26.6 |
29.0 |
|
50 |
30.3 |
34.3 |
|
70 |
34.5 |
37.8 |
|
95 |
38.7 |
42.5 |
|
120 |
42.1 |
46.2 |
Расчетная масса кабелей марки КГ на 380 В.
|
Номинальное сечение основных токопроводящих жил, мм2 |
Расчетная масса 1 км кабелей с числом основных жил, кг |
||||
|
1 |
2 |
3 |
4 |
5 |
|
|
0.75 |
- |
66 |
79 |
- |
- |
|
1.0 |
- |
75 |
90 |
110 |
136 |
|
1.5 |
- |
91 |
111 |
136 |
168 |
|
2.5 |
2.5 |
140 |
173 |
214 |
266 |
|
4 |
75 |
189 |
237 |
295 |
377 |
|
6 |
98 |
245 |
323 |
403 |
496 |
|
10 |
160 |
484 |
604 |
747 |
906 |
|
16 |
229 |
671 |
849 |
1058 |
1288 |
|
25 |
346 |
963 |
1229 |
1602 |
1951 |
|
35 |
460 |
1325 |
1694 |
2122 |
2672 |
|
50 |
639 |
1781 |
2366 |
2965 |
3620 |
|
70 |
855 |
2404 |
3113 |
3925 |
4805 |
|
95 |
1119 |
3120 |
4064 |
5141 |
6542 |
|
120 |
1374 |
3828 |
5019 |
- |
- |
|
Номинальное сечение основных токопроводящих жил, мм2 |
Расчетная масса 1 км кабелей, кг |
|
|
с двумя основными жилами и жилой заземления или нулевой |
с тремя основными жилами и жилой заземления или нулевой |
|
|
0.75 |
79 |
95 |
|
1.0 |
90 |
110 |
|
1.5 |
111 |
136 |
|
2.5 |
165 |
205 |
|
4 |
225 |
283 |
|
6 |
308 |
388 |
|
10 |
267 |
710 |
|
16 |
718 |
912 |
|
25 |
1045 |
1488 |
|
35 |
1405 |
1804 |
|
50 |
1904 |
2531 |
|
70 |
2594 |
3355 |
|
95 |
3386 |
4397 |
|
120 |
4091 |
5359 |
