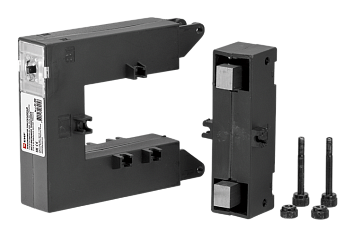

Трансформаторы тока ТТЭ-Р (EKF)
Трансформаторы предназначены для контроля и передачи сигнала измерительной информации приборам измерения для коммерческого учета, защиты, автоматики, сигнализации и управления в сетях переменного тока на номинальное напряжение 0,66 кВ частотой 50 Гц. Применяются для измерения в схемах учета для расчета с потребителями.
Преимущества
- Класс точности 0,5
- Быстрый монтаж
- Монтаж / демонтаж без разборки шинопровода, что сокращает время работы в 5-7 раз
- Номинальный первичный ток трансформатора от 150 до 3000 А
- Первый измерительный трансформатор тока среди российских производителей с межповерочным интервалом 10 лет
- Внесен в Государственный реестр средств измерения
- Все испытания проведены Всероссийским научно-исследовательским институтом метрологической службы
Технические характеристики
| Наименование параметров | Модификации трансформаторов | ||||
|---|---|---|---|---|---|
| TT3-P 23 |
ТТЗ-Р 58 |
ТТЭ-Р 88 |
ТТЭ-Р 812 |
ТТЭ-Р 816 |
|
| Номинальное напряжение трансформатора Uном, кВ | 0,66 | ||||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||||
| Номинальная частота напряжения сети fном, Гц | 50 | ||||
| Номинальный первичный ток трансформатора I1ном, А | 100,150, 200, 250, 300,400 | 250,300, 400, 500, 600,750, 800,1000 | 250,300, 400, 500, 600,750, 800,1000 | 500, 600, 750, 800, 1000,1200, 1250,1500 | 1000,1500, 2000, 2500, 3000,4000, 5000 |
| Номинальный вторичный рабочий ток I2ном, А | 5 | ||||
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos φ2= 0,8, В*А | 2,5 — 5 | 2,5 — 7,5 | 2,5 — 10 | 7,5 — 30 | |
| Класс точности | 0,2; 0,5; 0,5S; 1 | ||||
| Номинальный коэффициент безопасности вторичной обмотки, КБном | 5 | ||||
| Испытательное одноминутное напряжение частотой 50 Гц, кВ | 3 | ||||
| Масса, кг, не более | 0,75 | 0,9 | 1,2 | 1,6 | 2,8-4,5 |
