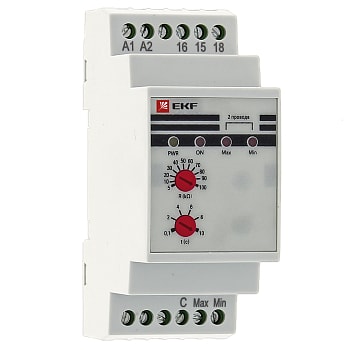

Реле контроля уровня RL-SA EKF изготавливается на базе микроконтроллера и является электронным коммутационным устройством, предназначенным для контроля и сигнализации уровня электропроводящих жидкостей и управления электродвигателями насосов, как на заполнение, так и на слив жидкостей из емкостей с временной задержкой по выключению. Реле может управляться как по трем, так и по двум датчикам (см. схемы подключения).
ВНИМАНИЕ! Реле нельзя использовать с легко воспламеняемыми или взрывоопасными жидкостями.
Реле уровня соответствует ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003)
ВНИМАНИЕ! Датчики в комплект не входят.
Преимущества
- Наличие индикации на панели управления
- Возможность регулировки чувствительности
- Возможность регулировки задержки срабатывания
- Возможность использования в составе АСУ ТП
Технические характеристики
| Параметры | Значение |
|---|---|
| Номинальное напряжение | 230В АС 50…60Гц |
| Номинальное импульсное напряжение | АС380В |
| Потребляемая мощность | <1,5ВА |
| Чувствительность | От 5кОм до 100кОм |
| Точность установки | <5% |
| Точность повторения | <0,2% |
| Прерывание подачи питания | Не менее 200 мс. |
| Коммутационная износостойкость | 100000 |
| Механическая износостойкость | 1000000 |
| Условный тепловой ток | 5А |
| Категория применения | АС-15 |
| Контакт | 1 NO/NC (один перекидной) |
| Номинальный ток нагрузки | 1 х 1,5А при 230В |
| Помехоустойчивость | 3, в соответствии с МЭК 61000-4 |
| Высота над уровнем моря | Не более 2000 м |
| Степень защиты | IP20 |
| Степень загрязнения | 3 |
| Рабочая температура | От -5 до +40°C |
| Температура хранения | От -25 до +75°C |
| Подключение | Винтовые клеммы, макс. сечение провода 2,5кв.мм |
| Момент затяжки | 0,5Н*м |
| Монтаж | На 35мм DIN-рейку |
