Реле плавного пуска (EKF)

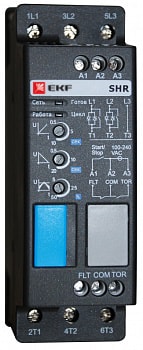

Реле плавного пуска SHR компании EKF представляет собой цифровое устройство плавного пуска на токи от 3 до 45А и мощностью от 0,12 до 22кВт, которое специально разработано для однофазных или трехфазных двигателей с короткозамкнутым ротором. Имеет функции плавного пуска и мягкой остановки, которые регулируются потенциометрами времени плавного пуска и мягкой остановки и корректировки начального напряжения плавного пуска.
SHR ограничивают момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.
Применяется в однофазных и трехфазных цепях переменного тока номинальным напряжением 240В-400В частотой 50Гц.
Применение
- конвейеры;
- ленточные транспортеры;
- насосы;
- вентиляторы;
- компрессоры;
- автоматические двери;
- небольшие краны;
- механизмы с ременной передачей.
Преимущества
- Экономия бюджета 10-50% по сравнению с европейскими брендами
- Качество соответствует мировым стандартам
- Удобство работы и надежность использования продукции
- Широкий ассортимент
Технические характеристики
| Тип устройства | SH — серия «SoftHand» R — реле плавного пуска |
|---|---|
| Номинальное напряжение | 11: 110В АС 50/60 22: 220В АС 50/60 40: 400В АС 50/60 48: 480B АС 50/60 |
| Номинальный ток | 06: 6 А, 10: 10 А, 16: 16 А, 30: 30 A, 45: 45 А |
| Управляющее напряжение | АС — 110-220В АС DC — 24В DC |
| Назначение: | N — для нормальных нагрузок FP — для компрессоров и насосов |
| Время разгона | 0,5-10 сек. (+10%) |
| Время остановки | 0,5-20 сек. (+10%) |
| Регулировка напряжения | 5 — 50% (+5%) |
| Устойчивость к ЭМС | Электромагнитная устойчивость EN 50 082-2 |
| Индикация (цвет): — Питание — Разгон / торможение (цикл) — Шунтирующий контакт (bypass) |
Зеленый Желтый мигающий Желтый постоянный |
| Степень защиты | IP 20 |
| Температура эксплуатации | от 0°C до +45°C |
| Температура хранения | от -50°C до +85°C |
| Соединительные элементы: | Винтовые клеммы |
| Управляющие контакты: — Возможность подключения — Мах момент затяжки винта |
0,5-2,5 мм2 0,6 Nm. |
| Силовые контакты: — Возможность подключения
— Мах момент затяжки винта |
10 мм2 или 2×6 мм2; 6×2 мм2; 10×1 мм2 2.0 Nm |
| Маркировочные площадки | 2 шт. |
| Номинальное напряжение | 110-400В АС (одна фаза) 220-400В АС (три фазы) |
| Номинальный ток | 03-45ААС* |
| Управляющее напряжение | 110-240В АС 24В DC |
| Мягкий пуск | 0,5~10 сек |
| Плавный останов | 0,5~20 сек |
| Регулировка напряжения | 5%-50% Ue |
| Наличие bypass | Встроенный шунтирующий контактор |
| Крепление | Монтажная панель 35 мм DIN-рейка |
