Реле контроля фаз (EKF)

Многофункциональное реле контроля фаз RKF-2S EKF PROxima c жидкокристаллическим дисплеем является устройством, созданным на базе микроконтроллера. Реле применяется в системах автоматизации и предназначено для высокоточного контроля качества питания сети в электроустановках до 1000 В переменного тока трехфазной сети.

Реле контролирует следующие параметры:

• отсутствие фаз;
• падение напряжения с выдержкой времени срабатывания;
• повышение напряжения с выдержкой времени срабатывания;
• асимметрия напряжения с выдержкой времени срабатывания;
• чередование фаз;
• контроль наличия нулевого проводника.

Реле имеет информативный жидкокристаллический дисплей с подсветкой цвета «лунный свет», кнопки управления и задания параметров, расположенные на лицевой панели. Реле способно отображать напряжение относительно фазы и нуля (работа в режиме вольтметра), позволяет устанавливать время задержки включения при первом включении или после аварийного срабатывания, позволяет включать или выключать автоматический режим включения после возникновения аварийной ситуации, позволяет включать или выключать функции контроля напряжения и чередование фаз.

На чередование фаз нельзя настроить задержку включения или выключения — реле реагирует мгновенно. На отсутствие фаз можно настроить только задержку на включение после аварии. На пропадание реагирует мгновенно.

Многофункциональное реле контроля фаз RKF-8 EKF PROxima является микропроцессорным устройством, применяется в системах автоматизации и предназначено для контроля качества напряжения сети в электроустановках до 1000 В переменного тока трехфазной сети.

Реле контролирует следующие параметры:

• отсутствие фаз;
• снижение напряжения с выдержкой времени срабатывания;
• повышение напряжения с выдержкой времени срабатывания;
• асимметрия напряжения с выдержкой времени срабатывания;
• чередование фаз.

Реле имеет информативную светодиодную индикацию и регулировочные винты на лицевой панели для установки необходимых пользовательских диапазонов.

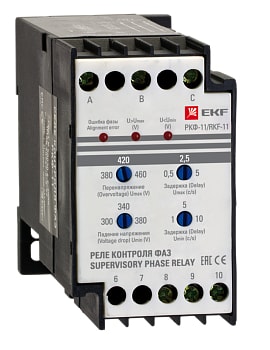

Реле контроля фаз RKF-11 EKF PROxima предназначено для сигнализации и защиты электродвигателей и электроустановок в следующих случаях:

• обрыв фазы;
• ошибка чередования фаз;
• перенапряжение;
• падение напряжения.

На лицевой панели есть возможность установки следующих параметров:

• перенапряжения в диапазоне 380 – 460 В;
• падения напряжения в диапазоне 300 – 380 В;
• времени задержки по перенапряжению в диапазоне 0,5 – 5 сек;
• времени задержки по падению напряжения в диапазоне 1 – 10 сек.

Реле контроля фаз может использоваться в промышленных и бытовых электроустановках. Реле контроля фаз монтируется на 35 мм. DIN-рейку или на монтажную панель.

Преимущества

• Гибкие настройки порогов срабатывания с помощью потенциметров или кнопок.
• Высокая износостойкость контактов.
• Возможность отображения показателй электрической сети (для RKF-2s).
