Реле защиты двигателя серии MPR (EKF)

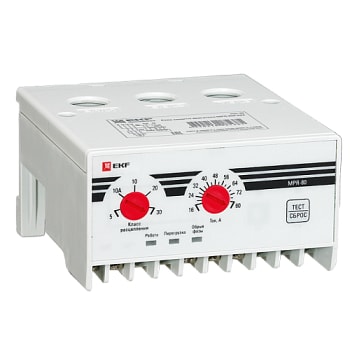

Реле защиты двигателя серии MPR EKF PROxima предназначено для непрерывного контроля и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузки, асимметрии нагрузки, обрыва фазы.
Реле защиты двигателя серии MPR EKF PROxima может быть установлено как на 35 мм DIN-рейку (реле защиты двигателя 20 А и 80 А), так и на монтажную панель (реле защиты двигателя 200 А и 400 А).
Преимущества
- Возможность крепления на DIN-рейку и монтажную панель
- Возможность установки класса расцепления и настройки тока двигателя
- Индикация режимов работы
- Защита от перегрузки, асимметрии нагрузки, обрыва фазы
Технические характеристики
| Наименование параметра | Значение | |||
|---|---|---|---|---|
| MPR 20А EKF | MPR 80A EKF | MPR 200А EKF | MPR 400A EKF | |
| Номинальное напряжение питания, В | 230±20% | |||
| Номинальное напряжение силовой цепи, В | 400 | |||
| Номинальная частота, Гц | 50 | |||
| Номинальное напряжение изоляции, В | 690 | |||
| Количество и вид контактов | 1С/0 перекидной | |||
| Максимальный ток контактов при 240 В, А | 1,5 | |||
| Ток термической стойкости, А | 5 | |||
| Категория применения | АС-15 | |||
| Диапазон регулирования уставки по току, А | 4-20 | 16-80 | 40-200 | 80-400 |
| Время срабатывания при асимметрии нагрузки в 40% не более, °C | 5 | |||
| Время срабатывания при обрыве фазы не более, с | 3 | |||
| Класс срабатывания, регулируемый, А | 5, 10, 20, 30 | |||
| Погрешность тока уставки, не более | 5% | |||
| Максимальная потребляемая мощность, ВА | 1,5 | |||
| Электрическая износостойкость, циклов | 105 | |||
| Механическая износостойкость, циклов | 106 | |||
| Максимальное сечение присоединяемых проводников, мм2 | 2,5 | |||
| Усилие затяжки контактных зажимов, Н*м | 0,5 | |||
| Степень защиты | IP20 | |||
| Масса, г | 156 | 248 | 425 | 425 |
| Монтаж на 35 мм DIN-рейку/на панель | на панель | |||
