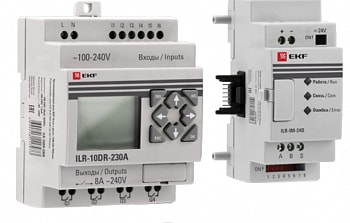

Программируемые реле PRO-Relay EKF PROxima предназначены для решения простых задач автоматизации. Могут применяться в различных областях промышленности, а также в непроизводственных сферах.
Преимущества
Эргономичный дизайн
- Встроенный дисплей 4 х 16 символов.
- Кнопки управления с возможностью запрограммировать команду.
- Возможность крепления на DIN-рейку и монтажную панель.
- Надежное крепление модулей расширения.
Расширение количества входов/выходов
- От 10 до 20 входов/выходов на центральном модуле.
- Возможность расширения до 56 входов/выходов.
- Расширение дискретным и аналоговым входом/выходом.
Бесплатное программное обеспечение
- Программирование с помощью языка Ladder Diagram (LD) с поддержкой до 300 линий.
- Программирование с помощью языка Functional Blocks (FBD) с поддержкой до 260 блоков.
- Программирование с помощью ПК или через лицевую панель.
- Гибкие возможности по отладке программы.
- Защита проекта паролем.
Широкие коммуникационные возможности
- Поддержка интерфейса RS-485 с протоколом Modbus RTU.
- Поддержка сети Ethernet с протоколом Modbus TCP.
Технические характеристики
| Параметры | Значение | |||
|---|---|---|---|---|
| Источник питания | ||||
| Напряжение | 24 В постоянного тока |
230 В переменного тока |
||
| Количество входов/выходов | 12 входов/выходов | 20 входов/выходов | 10 входов/выходов | 20 входов/выходов |
| Диапазон входных напряжений, В | 20.4-28.8 | 85-265 | ||
| Ток потребления, мА | 90 | 150 | 90 | |
| Сечение проводов(все терминалы) | с 26 по 14 AWG | |||
| Дискретные входы | ||||
| Напряжение | 24 В постоянного тока |
230 В переменного тока |
||
| Потребление тока | 3.2 мА | 1.3 мА | ||
| Уровень «ВЫКЛ» входного сигнала | < 5 VDC | < 40 VAC | ||
| Уровень «ВКЛ» входного сигнала | > 15 VDC | > 79 VAC | ||
| Задержка «ВКЛ» | 5 мс | 25 мс | ||
| Задержка «ВЫКЛ» | 3 мс | 90 мс | ||
| Подключение внешних устройств | PNP, только 3-проводные | |||
| Частота высокоскоростного входа | 1 кГц | |||
| Стандартная частота входа | < 40 Гц | |||
| Требуемая защита | Требуется защита от переполюсовки | |||
| Аналоговые входы | ||||
| Напряжение | 24 В постоянного тока |
230 В переменного тока |
||
| Дискретность | Базовый модуль: 10 бит Модуль расширения: 12 бит |
— | ||
| Допустимый диапазон напряжений | Базовый модуль: Аналоговый вход: напряжение 0-10 В; Модуль расширения: Аналоговый вход: напряжение 0-10 В или ток 0-20 мА |
— | ||
| Уровень «ВЫКЛ» входного сигнала | < 5VDC | нет | ||
| Уровень «ВКЛ» входного сигнала | > 9,8 VDC | — | ||
| Изоляция | нет | — | ||
| Защита от короткого замыкания | Да | — | ||
| Общее количество | Базовый модуль: А1-А4 Модуль расширения: А5-А8 |
— | ||
| Релейные выходы | ||||
| Напряжение | 24 В постоянного тока |
230 В переменного тока |
||
| Материал контакта | Напыление серебра | |||
| Номинальный ток | 8А | |||
| Номинальная мощность (лс) | 1/3 лс-120 В 1/2 лс-250 В |
|||
| Максимальная нагрузка | Резистивная: 8 А Индуктивная: 4 А |
|||
| Максимальное время срабатывания | 15 мс (нормальные условия) | |||
| Количество срабатываний (номинальная нагрузка) | 100000 | |||
| Минимальная нагрузка | 16,7 мА | |||
| Транзисторные выходы | ||||
| Напряжение | 24 В постоянного тока |
230 В переменного тока |
||
| Макс, выходная частота ШИМ | 0,5кГц(1мс Вкл, 1мс Выкл) | — | ||
| Стандартная максимальная выходная частота | 100 Гц | — | ||
| Напряжение | 10-28.8 VDC | — | ||
| Ток | 1 А | — | ||
| Максимальная нагрузка | Резистивная: 0,5 А Индуктивная: ОД А |
— | ||
| Минимальная нагрузка | 0,2 мА | — | ||
| Программирование | ||||
| Языки программирования | Лестничные диаграммы, функциональные блок-схемы |
|||
| Память программы | 200 строк или 99 функциональных блоков |
|||
| Носитель для хранения программ | Флеш-память | |||
| Скорость выполнения | 10 мс/цикл | |||
| ЖК-дисплей | 4 строки х 12 символов | |||
| Таймеры | ||||
| Макс. количество | 32 | |||
| Временной диапазон | 0.01 с — 9999 мин | |||
| Счетчики | ||||
| Макс. количество | 32 | |||
| Максимальный счет | 999999 | |||
| Дискретность | 1 | |||
| RTC (Часы реального времени) | ||||
| Макс. количество | 32 | |||
| Дискретность | 1 мин | |||
| Доступные интервалы времени | Неделя, год, месяц, день, час, минута |
|||
| Компараторы (Значения аналоговое, таймера или счетчика) | ||||
| Максимальное количество | 32 | |||
| Функция сравнения входов | Значения аналоговые, таймера, счетчика или числовые |
|||
| Исполнение | ||||
| Тип корпуса | IP20 | |||
| Максимальная вибрация | 1G согласно IEC60068-2-6 | |||
| Температура эксплуатации | с 0°C по 55°C | |||
| Температура хранения | с -40°C по 70°C | |||
| Максимальная влажность | 90% (относительная, без конденсата) | |||
| Вибрация | Амплитуда 0,075мм, ускорение 1G | |||
| Вес | 10, 12 точек: 230г (тип С: 160г) 20 точек: 345г (тип С: 250г) |
|||
| Стандарты | cUL, СЕ, UL | |||
