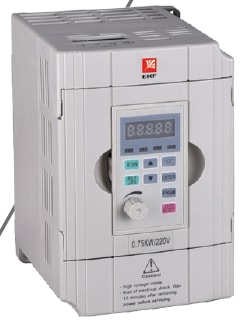

Преобразователь частоты VECTOR EKF PROxima предназначены для управления скоростью вращения электродвигателей, применяемых в широком спектре промышленного оборудования. Обеспечивают точное поддержание скорости вращения двигателя в зависимости от внешних факторов.
Применяются для управления электродвигателями при решении общепромышленных задач, таких как:
- управления насосами и вентиляторами;
- управление компрессорами;
- управление экструдерами;
- управление конвейерами и др.
Общепромышленные преобразователи частоты EKF PROxima предназначены для управления скоростью вращения электродвигателей, применяемых в широком спектре промышленного оборудования. Обеспечивают точное поддержание скорости вращения двигателя в зависимости от внешних факторов. Обеспечивают снижение потребления электроэнергии на 30 и более %.
Преимущества
- Пусковой момент — 150% при 0.5 Hz обеспечивает точное поддержание момента на всех скоростях электродвигателя.
- Встроенный интерфейс RS-485 с поддержкой протокола Modbus-RTU позволяет встраивать преобразователь в распределенные системы управления.
- Перегрузки до 150% в течение 60 сек гарантирует работу электродвигателя при перегрузках на валу.
- Выносной дисплей позволяет ограничить доступ к высоковольтным контактам преобразователя за счет выведения панели на дверцу шкафа.
- Мощность до 75 кВт позволяют применять преобразователи в широком спектре проектов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Вход | |
| Входное напряжение | 1АС/ЗАС 220-240 V± 15%, ЗАС 380-460 V±15% |
| Входная частота | 47-63 Гц |
| Выход | |
| Выходное напряжение | 100%-номинального входного напряжения |
| Выходная частота | 0-600 Гц |
| Характеристики управления | |
| Режим управления | V/f управление, векторное управление, управление крутящим моментом |
| Точность регулирования частоты | Цифровая настройка: 0.01 Гц Аналоговая настройка% 0.05% (максимальной частоты) |
| Способ задания частоты | Через цифровой вход, через аналоговый вход через импульсный вход, с помощью режима многоступенчатой скорости и ПЛК, ПИД-регулятор и т.д. Параметры частоты могут комбинироваться и переключаться в различных режимах |
| Перегрузочная способность | Модель G: 150% 60c, 180% 20с, 200% Зс |
| Пусковой момент | 0.5 Гц/150% (векторное управление), 1 Гц/150% (V/f) |
| Диапазон скоростей | 1.100 (векторное управление), 1:50 (V/f] |
| Точность регулирования скорости | ±0.5% (векторное управление) |
| Несущая частота | 1.0-16.0 кГц автоматическое регулирование в соответствии с температурой и уровнем нагрузки |
| Точность регулирования частоты | Цифровая настройка 0.01 Гц Аналоговая настройка: 0.05% (максимальной частоты) |
| Повышение крутящего момента | Автоматическое регулирование 0.1-30% |
| Кривая V/f | Линейная Пользовательская (по трем точкам) Квадратичная В степени 1.2, 1.4, 1.6, 1.8 |
| Характеристики разгона/ торможения | Линейная/S-образная кривая; четыре режима времени для разгона и торможения, диапазон времени: 0 — 6500 с |
| Торможение постоянньм током | Торможение постоянным током при запуске и остановке пределы частоты: 0 Гц — макс. частота,; время остановки: 0.0 — 100 с |
| Режим«Функ» | style=»text-align: center;»Частота Функ: 0 Гц — верхний предел Время разгона/торможения Функ.: 0.1 с — 3600 c |
| Обычный режим ПЛК и пошаговый режим управления скоростью | 16 скоростей под контролем встроеннопо ПЛК контроллера или клеммы управления |
| Характеристики встроенного двойного ПИД регулятора | Встроенный ПИД репулятор эффективно осуществляет управление в замкнутом контуре такими параметрами, как давление, температура, поток и др. |
| Автоматическая регулировка напряжения | Автоматическое поддержание стабильности выходного напряжения во время колебаний напряжение на входе |
| Функции управления | |
| Универсальная шина постояннго тока | Одна шина постоянного тока межет использоваться сразу несколькими преобразователями, при автоматическом выравнивании баланса мощности |
| Управление крутящим моментом | Контроль крутящего момента без PG |
| Ограничение крутящего момента | В процессе работы, крутящий момент автоматически ограничивается, что эффективно препятствует отключениям, вызванным сверхтоком |
| Контроль качения частоты | Система лреобразовэчия частоты с режимом треугольной волны используется для контроля скорости намотки |
| Точное время/ точная длина/ контроль подсчета | Точнее время/Точная длина/Контроль подсчета |
| Защита от перенапряжения и сверхтока | В процессе работы ток и напряжение автоматически регулируются, что позволяет избежать выключения оборудования вследствие повышенного напряжения или тока |
| Защита от сбоев в рабсте | Более нем 20 видов функций защит, защиты от сбоев, вызванных сверхтоком, избыточным напряжением, недостаточным напряжением, потерей фазы, избыточной нагрузкой, коротким замыканием и т.д. Подробная информация о рабочем состоянии преобразователя сохраняется. Устройство имеет функцию автоматического восстановления. |
| Входные/выходные клеммы | |
| Входные клеммы | (Проверьте схему подключения) |
| Выходные клеммы | (Проверьте схему подключения) |
| Сетевые клеммы*2 | Предлагаемый интерфейс RS-485, протокол MODBUS-RTU |
| Интерфейс человек-машина | |
| LED дисплей | Отображает параметры установленной частоты, выходной частоты, выходного напряжения, выходного тока и т.д. |
| Многофункциональная клавиша | Клавиша НАЗАД/ФУНК может использоваться как многофункциональная клавиша |
| Требования к окружающей среде | |
| Температура | -10°С- +50°С. При температуре более +40°С и до +53°С (макс.) необходимо понижение номинальных показателей. При каждом повышении температуры на 1°С требуется понижение параметров привода переменного тока на 4% |
| Влажность | <90% RH, без конденсации |
| Высота | ≤ 1000 м: номинальная выходная мощность >1000 м: сниженная выходная мощность |
