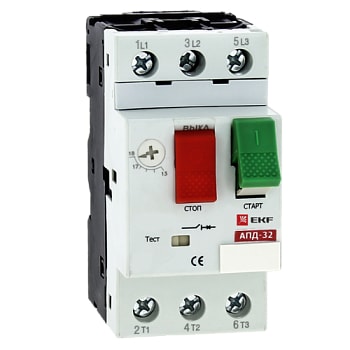

Автоматические выключатели пуска двигателя серии АПД-32 и АПД-80 с термомагнитным расцепителем специально предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50/60 Гц, а также для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания.
Преимущества
- Высокая надежность и точность срабатывания.
- Широкий ассортиментный ряд номинальных токов от 0,1 до 80 А.
- Регулируемая уставка по току.
- Наличие дополнительных устройств.
- Удобны в установке и эксплуатации.
- Гарантийные обязательства составляют 5 лет.
Технические характеристики
| Параметр |
Значение |
| АПД-32 |
АПД-80 |
| Номинальное рабочее напряжение, Ue, В |
400-690 |
| Номинальное напряжение изоляции, Ui, В |
690 |
| Номинальное импульсное напряжение, Uimp, В |
6 |
| Частота, Гц |
50/60 |
| Номер серии |
32 |
80 |
| Диапазон уставок тепловых расцепителей Ir, А |
от 0,16 до 32 |
от 16 до 80 |
| Кратность уставки срабатывания при коротком замыкании |
13 Ir |
| Категория применения |
AC-3 |
| Коммутационная износостойкость, циклов ВО |
2000 |
| Механическая износостойкость, циклов ВО |
10000 |
| Максимальная частота коммутаций, цикл/час |
25 |
| Рассеяние мозности по каждому полюсу, Вт |
2,5 |
| Степень защиты |
IP20 |
| Масса автомата, кг |
0,3 |
0,9 |
| Сеченеи присоединяемых кабелей, не более, мм2 |
35 |
| Рассеиваемая мощность с одного полюса, Вт |
2,5 |
8 |
