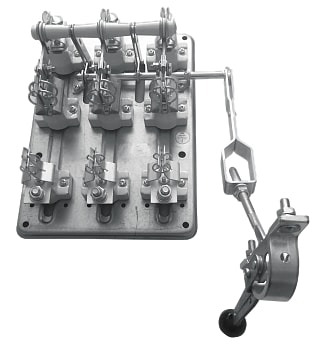

Разъединители РП (РПС, РПБ) (EKF)
Разъединители серии РП предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 500В переменного тока частотой 50 в устройствах распределения электрической энергии.
Преимущества
- Номинальный ток от 100 до 630А
- Удобство монтажа
- Модель, которая часто используется в проектах
- Совместимость с предохранителями типа ППН, ПН2
- Видимый разрыв цепи
- Рукоятка обеспечивает видимость включенного или отключенного аппарата
- Контактные выводы обеспечивают подключение медных и алюминиевых проводников с помощью резьбовых соединений
- Наличие последовательно соединенного плавкого предохранителя образует единое устройство на общей панели
- Марка меди M1 с повышенными физическими и механическими свойствами
- Жесткая связь вала с рукояткой или осью, обеспечивающая быстрое реагирование во время эксплуатации
Технические характеристики
| Параметры | Значение | |||
|---|---|---|---|---|
| РПБ-1 РПС-1 |
РПБ-2 РПС-2 |
РПБ-4 РПС-4 |
РПБ-6 РПС-6 |
|
| Номинальное рабочее напряжение Ue, В | 400 | 500 | ||
| Номинальный ток In, А | 100 | 250 | 400 | 630 |
| Условный ток короткого замыкания Icw, кА | 20 | 20 | 30 | 32 |
| Встраиваемые плавкие предохранители | ППН-33 | ППН-35 | ППН-37 | ППН-39 |
| Номинальный ток плавких предохранителей, А | 100 | 250 | 400 | 630 |
| Максимальные потери мощности плавких вставок, Вт | 16 | 34 | 56 | 48 |
| Масса брутто, кг | 5,52 | 5,9 | 7,28 | 9 |
| Число полюсов | 3 | |||
| Номинальная частота переменного тока | 50Гц | |||
| Категория применения | АС-20В(Соединение и разъединение без нагрузки) | |||
| Степень защиты | IP00 | |||
| Климатическое исполнение и категория размещения | УХЛЗ | |||
| Механическая износостойкость аппаратов | не менее 2500 циклов ВО | |||
Номинальная включающая и отключающая способность разъединителей в электрических цепях переменного тока при напряжении равном 1,05 Un, коэффициенте мощности 0,95 не менее 10 циклов «ВО» при токе 1,5 In для аппаратов 250 и 400 А, 630А.
Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 не менее 500 циклов при токе равном 0,5 In для аппаратов 250А, 400А, 630А.
