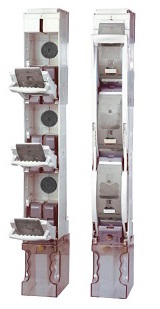

Выключатели-разъединители УВРЭ вертикальные EKF PROxima откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц (предохранители в комплект поставки не включены).
Применяются в вводно-распределительных устройствах, в шкафах низкого напряжения на трансформаторных подстанциях. По возможности проведения коммутационных операций УВРЭ вертикальные EKF PROximaподразделяются на аппараты с пофазным и с трехфазным отключением. В отключенном положении УВРЭ вертикальные обеспечивают наличие двойного видимого разрыва, гарантирующего безопасность в обслуживании электрооборудования.
Преимущества
- Монтаж УВРЭ вертикальных на шины
- Монтаж без сверления отверстий
- Сокращение времени и удобство монтажа за счет использования шин как крепёжной и передающей системы
- Возможность одновременного и пофазного отключения
Технические характеристики
| Параметры | УВРЭ вертикальный (габ.00) | УВРЭ вертикальный (габ.1) | УВРЭ вертикальный (габ.2) | УВРЭ вертикальный (габ.З) |
|---|---|---|---|---|
| Номинальный тепловой ток Ith, А | 160 | 250 | 400 | 630 |
| Габарит плавкой вставки | УВРЭ вертикальный-33 (габ.00) | УВРЭ вертикальный-35 (габ.1) | УВРЭ вертикальный-37 (габ.2) | УВРЭ вертикальный-39 (габ.З) |
| Максимальное номинальное напряжение Ue, В | 690 | |||
| Частота, Гц | 50-60 | |||
| Категория применения | АС-22В | АС-23В, АС-22В, АС-21В АС-23В, АС-22В, АС-21В АС-23В, АС-22В, АС-21В | ||
| Номинальное напряжение изоляции Ui, В | 1000 | |||
| Максимальное импульсное напряжение Uimp, кВ | 8 | 12 | 12 | 12 |
| Максимально допустимый ток короткого замыкания с предохранителями, кД | 50 | 100 | 100 | 100 |
| Мощность рассеивания предохранителя на 1 фазу, Вт | 12 | |||
| Наличие дугогасительных камер | нет | да | да | да |
| Крепеж проводников | М8 | М12 | М12 | М12 |
| Сечение проводников, мм2 | 70 | 240 | 240 | 240 |
| Механическая износостойкость, циклы | 1600 | 1600 | 800 | 800 |
| Степень защиты | IP30 | |||
| Кол-во полюсов | 3 | |||
| Диапазон рабочих температур, °С | от -60 до +50 | |||
