Универсальные терминалы для проводников (EKF)

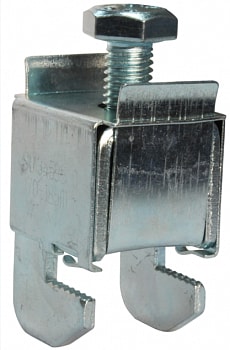

Универсальные терминалы для проводников EKF изготовлены из оцинкованной стали, устойчивой к перепадам температур и воздействиям влаги, предназначены для присоединения и подключения проводников различных сечений (от 1 до 185 мм2) к силовым медным и алюминиевым шинам.
Преимущества
- Быстрый монтаж проводников к шинам.
- Монтаж без сверления шин.
- Отсутствие необходимости в изоляции и оконцевании проводников.
- Широкий диапазон сечения от 1 до 185 мм2.
- Монтаж на шины толщиной от 3 до 10 мм.
Технические характеристики
| Наименование | Максим, ток, А | Размер шины, мм | Сечение подключаемого проводника, мм2 | Момент затяжки, Нм |
|---|---|---|---|---|
| Универсальный терминал для проводников 1-4 мм2 на медную шину 10 мм EKF | 80А | 8-10 | 1-4 | 2 Нм |
| Универсальный терминал для проводников 1-4 мм2 на медную шину 5 мм EKF | 80А | 3-5 | 1-4 | 2 Нм |
| Универсальный терминал для проводников 2.5-16 мм2 на медную шину 10 мм EKF | 180А | 8-10 | 2,5-16 | 3 Нм |
| Универсальный терминал для проводников 2.5-16 мм2 на медную шину 5 мм EKF | 180А | 3-5 | 2,5-16 | 3 Нм |
| Универсальный терминал для проводников 16-50 мм2 на медную шину 10 мм EKF | 300А | 8-10 | 16-50 | 6-8 Нм |
| Универсальный терминал для проводников 16-50 мм2 на медную шину 5 мм EKF | 300А | 3-5 | 16-50 | 6-8 Нм |
| Универсальный терминал для проводников 35-70 мм2 на медную шину 10 мм EKF | 400А | 8-10 | 35-70 | 10-12 Нм |
| Универсальный терминал для проводников 35-70 мм2 на медную шину 5 мм EKF | 400А | 3-5 | 35-70 | 10-12 Нм |
| Универсальный терминал для проводников 70-185 мм2 на медную шину 10 мм EKF | 440А | 8-10 | 70-185 | 12-15 Нм |
| Универсальный терминал для проводников 70-185 мм2 на медную шину 5 мм EKF | 440А | 3-5 | 70-185 | 12-15 Нм |
