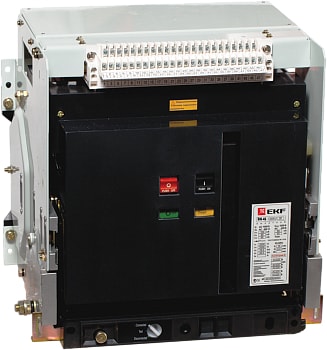

Выключатели нагрузки серии ВН-45 до 5000А PROxima (EKF)
Выключатели нагрузки серии ВН-45 EKF PROxima на номинальные токи от 2000 до 4000Апредназначены для осуществления функций оперативных включений и отключений сетей при управлении непосредственно оператором или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель.
Выключатели нагрузки предназначены для установки в шкафах, имееют фиксированное и выкатное исполнение.
Выключатели обеспечивают выполнение функции разъединителя при коммутации сети и соответствуют предписываемыми для выполнения этой функции требованиям ГОСТа Р 50030.1.
Преимущества
- Номенклатурный ряд аппаратов – до 4000 А.
- Выкатное и фиксированное исполнение.
- Коммутационная способность до 100 кА.
- Гарантийные обязательства составляют 5 лет.
- Одинаковые размеры по высоте и глубине для всех номиналов.
- Исполнения с ручным и автоматическим управлением
Технические характеристики
|
Параметры |
В |
ВН-45/2000 |
ВН-45/3200 |
ВН-45/4000 |
|---|---|---|---|---|
|
Механическая износостойкость, циклов ВО |
Без обслуживания |
5 000 |
2500 |
2000 |
|
С обслуживанием |
10 000 |
10 000 |
8000 |
|
|
Номинальное рабочее напряжение переменного тока частоты 50 Гц, Un, В |
690 |
|||
|
Номинальное напряжение изоляции переменного тока частоты 50 Гц, Ui, В |
1000 |
|||
|
Номинальное импульсное выдерживаемое напряжение, Uimp, В |
1200 |
|||
|
Расположение шин при подключении к выводам выключателя |
Заднее горизонтальное |
|||
|
Кол-во полюсов (стандарт) |
3P |
|||
|
Исполнение под заказ |
3P + N |
|||
|
Категория применения по ГОСТу Р 50030.2 |
А |
|||
|
Степень защиты открыто установленного выключателя |
IP 30 |
|||
|
Диапазон рабочих температур, °С |
от -5 до +40 |
|||
|
Климатическое исполнение |
УХЛ 3.1 |
|||
|
Высота над уровнем моря, м |
2000 |
|||
|
Срок службы, лет не менее |
15 |
|||
