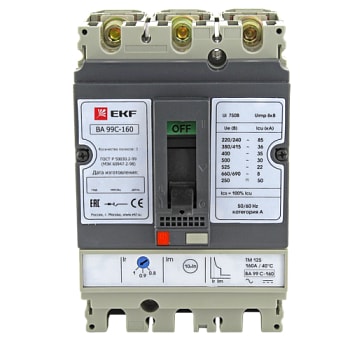

Выключатели автоматические серии ВА-99С (Compact NS) до 630А PROxima (EKF)
Автоматические выключатели ВА-99С EKF PROxima предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также для защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А.
Выключатели протестированы на электромагнитную совместимость, не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.
Автоматические выключатели ВА-99С EKF PROxima устанавливаются в стандартные распределительные щиты. Выключатели могут устанавливаться вплотную друг к другу (бок о бок). Все автоматические выключатели ВА-99С EKF PROxima обеспечивают гарантированное разъединение согласно требованиям стандартов ГОСТ Р50030.2.
Преимущества
- Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках
- Предельная отключающая способность равна рабочей (Ics = 100% Icu)
- Микропроцессорный расцепитель STR23SE
- Унифицированные дополнительные устройства
- Корпус выполнен из термостойкой АBS пластмассы
- Гарантийные обязательства составляют 5 лет
Технические характеристики
|
Параметры |
Значения |
||||
|---|---|---|---|---|---|
|
ВА-99С/100 |
ВА-99С/160 |
ВА-99С/250 |
ВА-99С/400 |
ВА-99С/630 |
|
|
Номинальное рабочее напряжение, Ue, В |
400 |
400 |
400 |
400 |
400 |
|
Номинальное напряжение изоляции, Ui, В |
750 |
750 |
750 |
750 |
750 |
|
Импульсное напряжение по изоляции, Uimp, кВ |
8 |
8 |
8 |
8 |
8 |
|
Предельная отключающая способность, Icu, кА |
36 |
36 |
45 |
45 |
45 |
|
Рабочая отключающая способность, Ics, кА |
25 |
36 |
45 |
45 |
45 |
|
Номинальный пиковый ток короткого замыкания, Icm, кА |
2,1хlcu |
2,2хlcu |
|||
|
Механическая износостойкость, циклов, не менее |
12000 |
10000 |
8000 |
6000 |
5000 |
|
Электрическая износостойкость, циклов, не менее |
10000 |
3000 |
2500 |
2000 |
1500 |
|
Энергопотребление, Вт |
25 |
40 |
50 |
70 |
100 |
|
Кол-во полюсов (стандарт) |
3P |
||||
|
Исполнения под заказ |
2P, 3P+N, 4P |
2P, 3P+N, 4P |
3P+N, 4P |
3P+N, 4P |
3P+N, 4P |
|
Степень защиты оболочки выключателя |
IP 30 |
||||
|
Категория применения |
A |
||||
|
Диапазон рабочих температур, °С |
от -25 до +40 |
от -5 до +40 |
|||
|
Климатическое исполнение |
УХЛЗ |
УХЛЗ.1 |
|||
|
Высота над уровнем моря, м |
2000 |
||||
|
Срок службы, не менее, лет |
15 |
||||
Время-токовые характеристики отключения
-
Влияние температуры окружающей среды
Термомагнитные расцепители: температура настройки расцепителей 40°С. Если темпеpатуpа окpужающей сpеды пpевышает 40°С, то незначительно изменяются хаpактеpистики защиты от пеpегpузки.
