Выключатели автоматические серии ВА-99М до 1600А Basic (EKF)

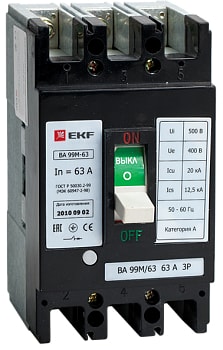

Автоматические выключатели ВА-99М торговой марки EKF предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц с токами от 16 до 1600 А.
Автоматические выключатели ВА-99М торговой марки EKF являются экономичной модификацией выключателей серии ВА-99. Выпускаются с термомагнитными расцепителями.
Преимущества
- Корпус выполнен из термостойкой АВS пластмассы.
- Упрощенная конструкция, уменьшенные габаритные размеры и вес.
- Восемь типоисполнений корпуса.
- Номинальный ток до 1600А.
- ВА-99М номиналом на 1250 А и 1600 А имеют установленный электропривод.
- Гарантийные обязательства составляют 1 год.
Технические характеристики
| Параметры | Значения | |||||||
|---|---|---|---|---|---|---|---|---|
| ВА-99М /63 |
ВА-99М /100 |
ВА-99М /250 |
ВА-99М /400 |
ВА-99М /630 |
ВА-99М /800 |
ВА-99М /1250 |
ВА-99М /1600 |
|
| Номинальное рабочее напряжение, Ue, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Номинальное напряжение изоляции, Ui, В | 500 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Предельная отключающая способность, Icu, кА (400В) | 20 | 20 | 25 | 42 | 50 | 50 | 35 | 35 |
| Предельная отключающая способность, Icu, кА (690В) | — | 18 | 18 | 25 | 10 | 10 | 10 | 10 |
| Рабочая отключающая способность, Ics, кА (400В) | 12,5 | 8 | 8 | 10 | 32,5 | 32,5 | 35 | 35 |
| Рабочая отключающая способность, Ics, кА (690В) | — | 4 | 4 | 5 | 5 | 5 | 5 | 5 |
| Номинальный пиковый ток короткого замыкания, Icm, кА | 2,1хIcu | 2,2хIcu | ||||||
| Механическая износостойкость, циклов, не менее | 7000 | 7000 | 7000 | 4000 | 4000 | 4000 | 2500 | 2500 |
| Электрическая износостойкость, циклов, не менее | 1000 | |||||||
| Энергопотребление, Вт | 25 | 25 | 50 | 70 | 85 | 100 | 160 | 160 |
| Кол-во полюсов (стандарт) | 3Р | |||||||
| Исполнения под заказ | 3Р+N, 4P | 2P, 3Р+N, 4P | 2P, 3Р+N, 4P | 3Р+N, 4P | 3Р+N, 4P | 3Р+N, 4P | — | — |
| Степень защиты оболочки выключателя | IP 30 | |||||||
| Высота над уровнем моря, м | 2000 | |||||||
| Климатическое исполнение | УХЛЗ | |||||||
| Диапазон рабочих температур, °С | от -25 до +40 | |||||||
| Срок службы, не менее, лет | 15 |
|||||||
