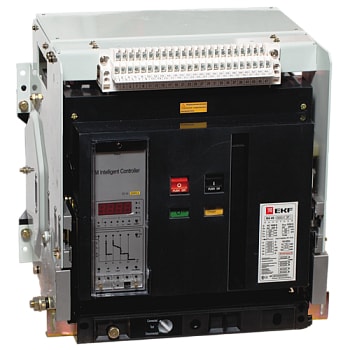

Выключатели автоматические серии ВА-45 до 5000А PROxima (EKF)
Автоматические выключатели серии ВА-45 EKF PROxima с микропроцессорным управлением на номинальные токи от 630 до 5000 А, предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690 В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени, оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или исчезновения напряжения.
Преимущества
- Полный номенклатурный ряд аппаратов — до 5000 А
- Программируемый микропроцессорный расцепитель
- Селективная программируемая защита
- Выкатное и стационарное исполнения
- Коммутационная способность до 100 кА
- Гарантийные обязательства составляют 5 лет
- Одинаковые размеры по высоте и глубине для всех номиналов
Технические характеристики
|
Параметры |
В |
Значения |
|||
|---|---|---|---|---|---|
|
ВА-45/2000 |
ВА-45/3200 |
ВА-45/4000 |
ВА-45/5000 |
||
|
Номинальная рабочая наибольшая отключающая способность Ics, кА (эфф.) |
400 |
50 |
80 |
80 |
50 |
|
690 |
50 |
65 |
65 |
50 |
|
|
Номинальная предельная наибольшая отключающая способность Icu, кА (эфф.) |
400 |
80 |
100 |
100 |
80 |
|
690 |
50 |
65 |
75 |
50 |
|
|
Номинальная наибольшая включающая способность Icm, кА (уд.) |
400 |
176 |
220 |
220 |
176 |
|
690 |
105 |
143 |
165 |
105 |
|
|
Номинальный кратковременно выдерживаемый ток Icw, кА (эфф.) в течение 1 сек. |
400 |
50 |
80 |
80 |
50 |
|
690 |
40 |
50 |
65 |
40 |
|
|
Электрическая износостойкость, циклов ВО |
400 |
1500 |
500 |
500 |
1500 |
|
690 |
500 |
500 |
500 |
500 |
|
|
Механическая износостойкость, циклов ВО |
без обслуживания |
5000 |
2500 |
2000 |
5000 |
|
с обслуживанием |
10000 |
10000 |
8000 |
10000 |
|
|
Номинальное рабочее напряжение переменного тока частоты 50Гц, Un, В |
690 |
||||
|
Номинальное напряжение изоляции переменного тока частоты 50Гц, Ui, В |
1000 |
||||
|
Номинальное импульсное выдерживаемое напряжение, Uimp, В |
1200 |
||||
|
Испытательное напряжение новых выключателей при проверке прочности изоляции переменным током частоты 50Гц в течение 1 минуты, В |
3500 |
||||
|
Время отключения, мс |
25 — 30 |
||||
|
Время включения, не более, мс |
70 |
||||
|
Вид расцепителя |
микропроцессорный (электронный) |
||||
|
Расположение шин при подключении к выводам выключателя |
заднее горизонтальное |
||||
|
Кол-во полюсов (стандарт) |
3P |
||||
|
Исполнения под заказ |
3P+N |
||||
|
Категория применения по ГОСТ Р 50030.2 |
B |
||||
|
Степень защиты открыто установленного выключателя |
IP 30 |
||||
|
Диапазон рабочих температур, °С |
от -5 до +40 |
||||
|
Климатическое исполнение |
УХЛ3. 1 |
||||
|
Высота над уровнем моря, м |
2000 |
||||
|
Срок службы, не менее, лет |
15 |
||||
Влияние температуры окружающей среды
Выключатели могут длительно пропускать номинальный ток при температуре окружающего воздуха до 40 °С.
