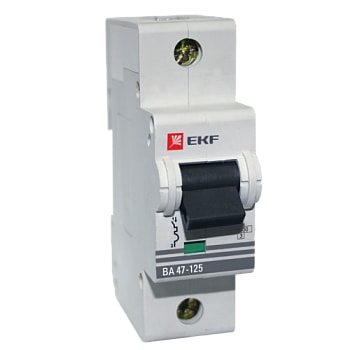

Выключатели автоматические серии ВА 47-125 (15кА) до 125А EKF PROxima (EKF)
Автоматические выключатели ВА 47-125 EKF PROxima предназначены для оперативного управления участками электрических цепей, а также для защиты от токов перегрузки и короткого замыкания. Благодаря высокой предельной коммутационной способности 15 кА данные выключатели могут использоваться вместо силовых автоматических выключателей. Выключатели имеют ширину корпуса 1,5 модуля (27 мм), производятся с номинальными токами до 125 А в одно-, двух-, трех- и четырехполюсном исполнении. Для надежного гашения дуги используется двойной разрыв контактов и две дугогасительные камеры. Оптимальная токопроводимость обеспечивается серебросодержащей контактной группой.
Гарантийные обязательства составляют 5 лет.
Преимущества
- Предельная коммутационная способность 15 кА
- Номинальный ток до 125 А
- Индикатор состояния контактов
- Двойной разрыв контактов, две дугогасительные камеры
- Сечение подключаемого провода до 50 мм2
- Насечки на клеммных зажимах
- Механизм мгновенного смыкания силовых контактов
- Гарантийные обязательства составляют 5 лет
Технические характеристики
| Параметры | Значения |
|---|---|
| Предельная коммутационная способность, кА | 15 |
| Коммутационная износостойкость, кол-во циклов | 4000 |
| Механическая износостойкость, кол-во циклов | 8000 |
| Сечение подключаемого провода, мм2 | до 50 |
| Момент затяжки, Н∙м | 2,5 |
| Номинальное фазное напряжение частотой 50 Гц, В | 240 |
| Номинальное линейное напряжение частотой 50 Гц, В | 415 |
| Степень защиты | IP 20 |
| Степень защиты аппарата в модульном шкафу | IP 40 |
| Время срабатывания при коротком замыкании не более, с | 0,01 |
| Климатическое исполнение | УХЛ4 |
| Диапазон рабочих температур, С | от -40 до +50 |
| Категория применения | А |
| Масса нетто 1-го полюса, кг | 0,25 |
