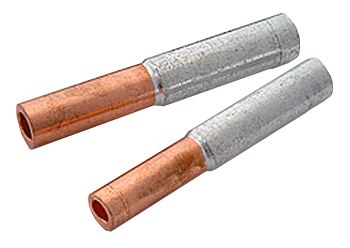

Гильзы алюмомедные под опрессовку ГАМ (КВТ)
.jpg)
Характеристики
- Гильзы алюмомедные ГАМ (КВТ), закрепляемые опрессовкой, предназначены для соединения алюминиевых жил проводов и кабелей сечением от 16 до 240 мм² с медными жилами проводов и кабелей сечением от 10 до 185 мм².
- Алюмомедные гильзы изготавливаются из медного прутка марки М1, ГОСТ 1535–91 и алюминиевого прутка марки АД1, ГОСТ 21488–97, которые соединяются между собой методом фрикционной диффузии. Медная и алюминиевая части гильзы имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы и выполняющую функцию масляного стопора для кабеля с бумажной маслопропитанной изоляцией.

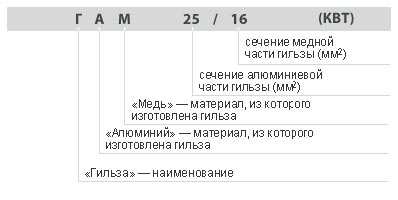

Структура условного обозначения
Основные технические параметры
.jpg)
| Наименование | Размеры(мм) | Сечение проводника | |||||||
| D1 | d1 | D2 | d2 | L | L1 | L2 | Al (мм²) | Cu (мм²) | |
| ГАМ 16/10 (КВТ) | 10,0 | 6,0 | 9,0 | 5,0 | 70,0 | 30,0 | 30,0 | 16 | 10 |
| ГАМ 25/16 (КВТ) | 12,0 | 7,0 | 10,0 | 6,0 | 75,0 | 33,0 | 30,0 | 25 | 16 |
| ГАМ 35/25 (КВТ) | 14,0 | 8,5 | 12,0 | 7,0 | 85,0 | 40,0 | 30,0 | 35 | 25 |
| ГАМ 50/35 (КВТ) | 16,0 | 9,8 | 13,0 | 8,5 | 95,0 | 42,0 | 32,0 | 50 | 35 |
| ГАМ 70/50 (КВТ) | 18,0 | 11,5 | 15,0 | 9,5 | 100,0 | 50,0 | 38,0 | 70 | 50 |
| ГАМ 95/70 (КВТ) | 21,0 | 13,5 | 17,0 | 11,5 | 110,0 | 50,0 | 40,0 | 95 | 70 |
| ГАМ 120/95 (КВТ) | 23,0 | 15,0 | 19,0 | 13,5 | 112,0 | 55,0 | 42,0 | 120 | 95 |
| ГАМ 150/120 (КВТ) | 25,0 | 17,0 | 21,0 | 15,0 | 118,0 | 55,0 | 44,0 | 150 | 120 |
| ГАМ 185/150 (КВТ) | 27,0 | 18,5 | 23,0 | 17,0 | 125,0 | 60,0 | 46,0 | 185 | 150 |
| ГАМ 240/185 (КВТ) | 30,0 | 21,0 | 26,0 | 19,0 | 130,0 | 60,0 | 54,0 | 240 | 185 |
