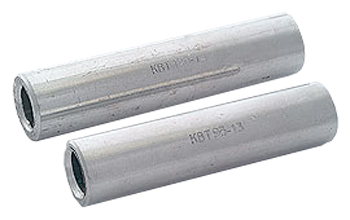

Гильзы алюминиевые под опрессовку ГА (КВТ)
.jpg)
Характеристики
Гильзы кабельные алюминиевые ГА (КВТ), закрепляемые опрессовкой, предназначены для соединения проводов и кабелей с алюминиевыми жилами сечением от 16 до 240 мм². Гильзы имеют сквозную конструкцию и изготавливаются из алюминиевой трубы марки АД1М, ГОСТ 18475–82.

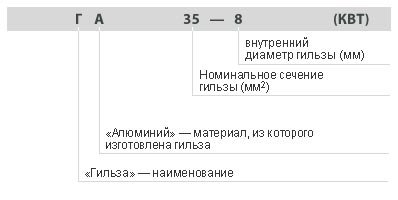

Структура условного обозначения
Основные технические параметры
.jpg)
| Наименование | Размеры(мм) | ||
| L | d | d1 | |
| ГА 16-5,4 (КВТ) | 60,0 | 10,0 | 5,4 |
| ГА 25-7 (КВТ) | 63,0 | 12,0 | 7,0 |
| ГА 35-8 (КВТ) | 71,0 | 14,0 | 8,0 |
| ГА 50-9 (КВТ) | 71,0 | 16,0 | 9,0 |
| ГА 70-12 (КВТ) | 80,0 | 18,0 | 12,0 |
| ГА 95-13 (КВТ) | 85,0 | 20,0 | 13,0 |
| ГА 120-14 (КВТ) | 100,0 | 22,0 | 14,0 |
| ГА 150-17 (КВТ) | 100,0 | 24,0 | 17,0 |
| ГА 185-19 (КВТ) | 100,0 | 26,0 | 19,0 |
| ГА 240-20 (КВТ) | 110,0 | 28,0 | 20,0 |
