Гильзы медные под опрессовку ГМ, ГМЛ (КВТ)
Гильзы медные под опрессовку ГМ, ГМЛ (КВТ)
Характеристики

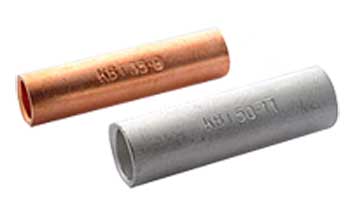

Гильзы кабельные медные ГМ/ГМЛ (КВТ), закрепляемые опрессовкой, предназначены для соединения проводов и кабелей с медными жилами сечением от 2,5 до 240 мм². Гильзы имеют сквозную конструкцию и изготавливаются из цельнотянутой медной трубы марки М2, ГОСТ 617–90.
Гильзы представлены в двух климатических исполнениях:
- без покрытия тип ГМ (КВТ);
- электролитически луженые тип ГМЛ (КВТ).
Структура условного обозначения
Основные технические параметры
| Наименование | Размеры(мм) | ||
| L | d | d1 | |
| ГМ/ГМЛ 2,5-2,6 (КВТ) | 20 | 5,0 | 2,6 |
| ГМ/ГМЛ 4-3 (КВТ) | 30 | 5,0 | 3,0 |
| ГМ/ГМЛ 6-4 (КВТ) | 30 | 6,0 | 4,0 |
| ГМ/ГМЛ 10-5 (КВТ) | 30 | 8,0 | 5,0 |
| ГМ/ГМЛ 16-6 (КВТ) | 30 | 9,0 | 6,0 |
| ГМ/ГМЛ 25-8 (КВТ) | 40 | 11,0 | 8,0 |
| ГМ/ГМЛ 35-9 (КВТ) | 50 | 12,0 | 9,0 |
| ГМ/ГМЛ 50-11 (КВТ) | 50 | 14,0 | 11,0 |
| ГМ/ГМЛ 70-13 (КВТ) | 53 | 16,0 | 13,0 |
| ГМ/ГМЛ 95-15 (КВТ) | 67 | 19,0 | 15,0 |
| ГМ/ГМЛ 120-17 (КВТ) | 67 | 22,0 | 17,0 |
| ГМ/ГМЛ 150-19 (КВТ) | 67 | 25,0 | 19,0 |
| ГМ/ГМЛ 185-21 (КВТ) | 75 | 27,0 | 21,0 |
| ГМ/ГМЛ 240-24 (КВТ) | 75 | 32,0 | 24,0 |
