Пластиковые распределительные щиты для настенного монтажа со степенью защиты IP65, серии B… (Tekfor)

Эти защищенные от попадания воды и пыли щиты предназначены для настенного монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.
DIN-рейка имеет восемь положений, обеспечивая установку устройств, с глубиной от 53 до 85 мм.
Крепление DIN-рейки к кронштейну может осуществляться без использования самореза.
Особенности

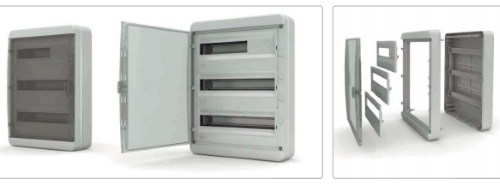

– Крышка щита при помощи специальных винтов-шарниров может открываться без полного снятия, что упрощает обслуживание щита.
– Лицевые панели, устанавливаемые в крышку щита, позволяют обеспечить быстрый доступ к установленным элементам.
– Съемная планка с эластичными мембранами обеспечивает удобное введение кабеля и труб как с использованием сальников так и без них.
- Пластиковые быстро закручиваемые винты крышки щита.
– Простое и быстрое изменение направления открытия дверцы путем переворачивания крышки.
– Клеммы PE/N защищены от прикосновения
– Комплектуются модульной заглушкой для пустых модулей.
– Для крепления разных элементов на днище щита предусмотрены отверстия под саморезы. В отличие от щелей, отверстия обеспечивают более надежное крепление самореза .
– Щиты могут оснащаться монтажной платой, для крепления любых элементов .
Технические данные
– Степень защиты IP65.
– Класс электроизоляции II.
– Цвет серый RAL 7035.
– Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздей-
ствии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
– Рабочие температуры от –25 до +60 °С.
– Межосевое расстояние между рядами 125 мм, 150 мм, 175 мм.
– Максимальная высота модульных устройств для установки в щит от 53 мм до 85 мм.
– Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
– Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).

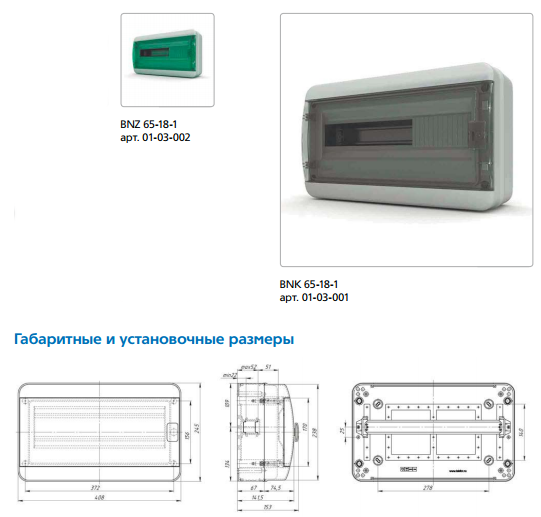

Щит на 18 модулей

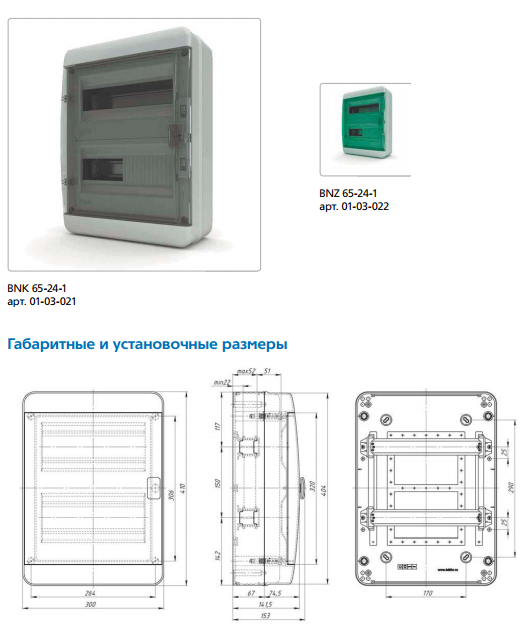

Щит на 24 модуля

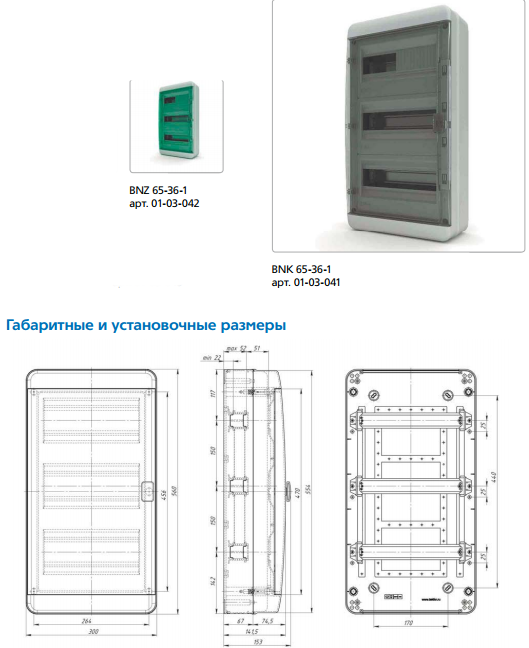

Щит на 36 модулей

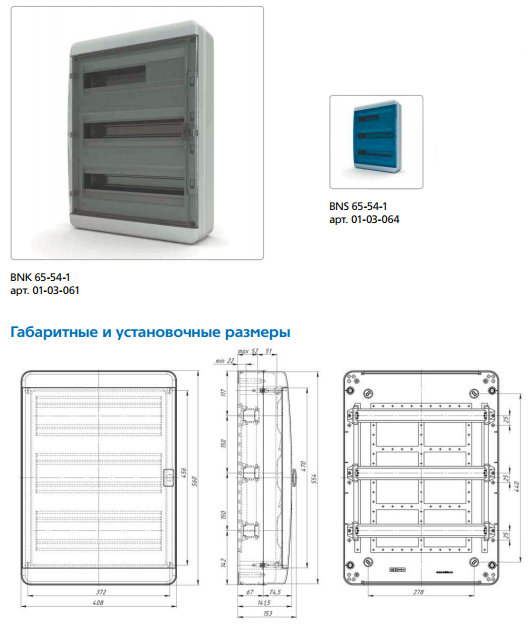

Щит на 54 модуля

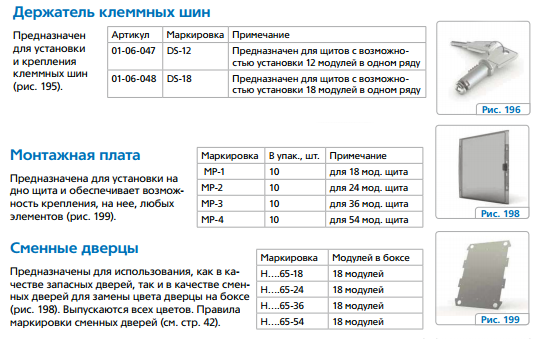

Принадлежности
