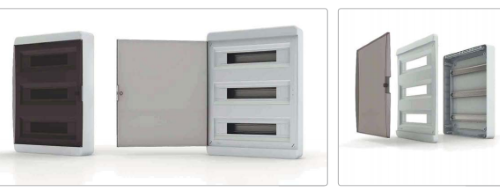

Пластиковые распределительные щиты для настенного монтажа со степенью защиты IP41, серии B… (Tekfor)

Эти щиты предназначены для настенного монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.
Особенности
– Выдавливаемые отверстия для подведения кабеля с боку выполнены с внутренней стороны, что позволяет сохранить гладкой внешнюю поверхность щита.
– Пластиковые быстро закручиваемые винты крышки щита.
– Дверца имеет возможность установки замка для ограничения доступа в щит.
– Клеммы PE/N защищены от прикосновения.
– Простое и быстрое изменение направления открытие дверцы путем переворачивания крышки.
– Щитки осна-
щены соединяемыми кронштейнами для крепления DINрейки, что позволяет проводить монтаж на стенде.
– На днище имеются выдавливаемые отверстия для подведения кабеля.
– Крышка щитка имеет выдавливаемые элементы под модульные устройства, для изменения числа устанавливаемых модулей.
Технические данные
– Степень защиты IP41.
– Класс электроизоляции II.
– Цвет белый RAL 9016.
– Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздей-
ствии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
– Рабочие температуры от –25 до +60 °С.
– Межосевое расстояние между рядами 150 мм.
– Максимальная высота модульных устройств для установки в щит 53 мм.
– Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
– Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670)

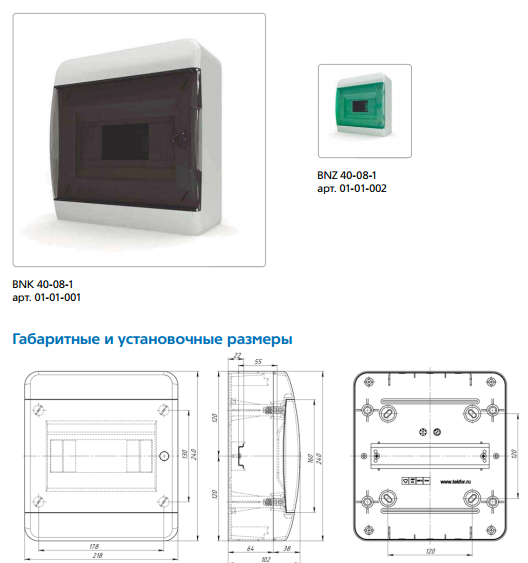

Щит на 8 модулей

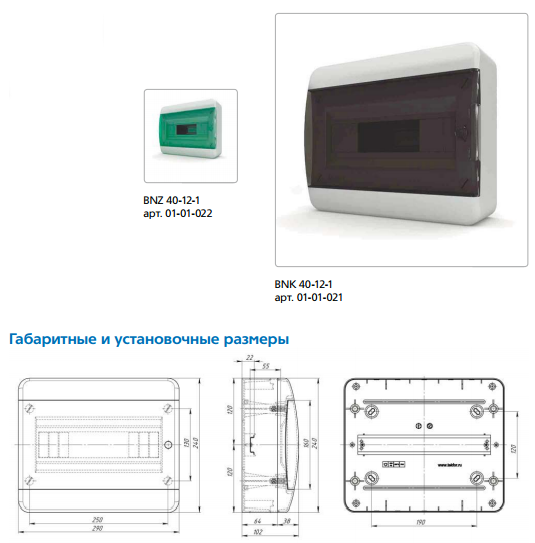

Щит на 12 модулей

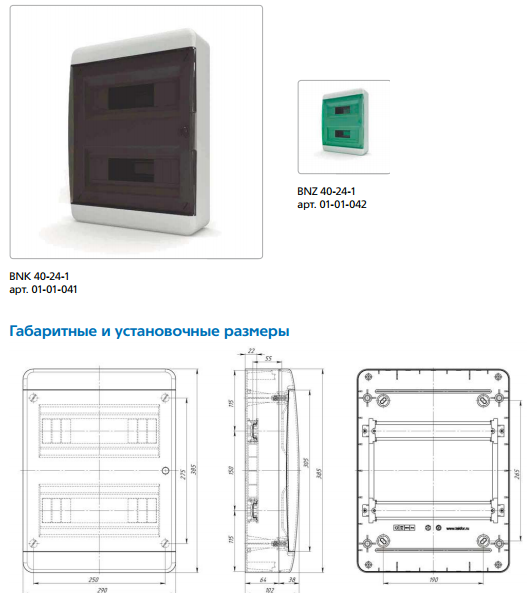

Щит на 24 модуля

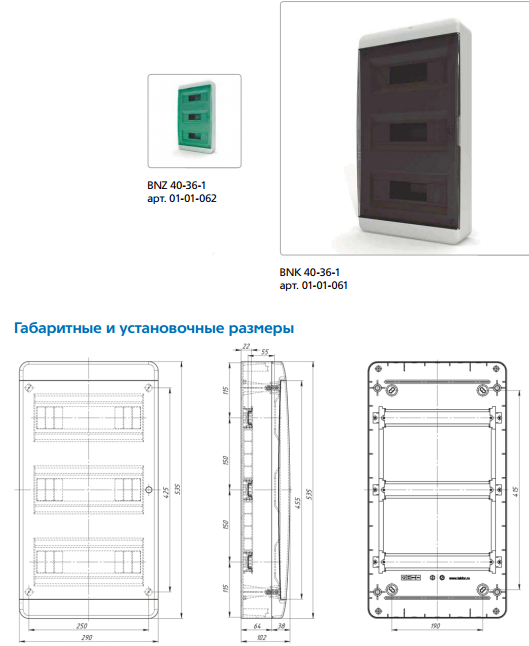

Щит на 36 модулей

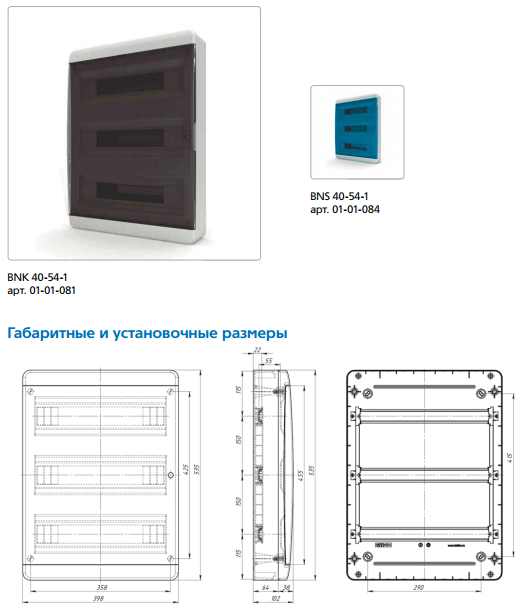

Щит на 54 модуля

Принадлежности
