Встраиваемые пластиковые распределительные щиты со степенью защиты IP41, серии C… (Tekfor)

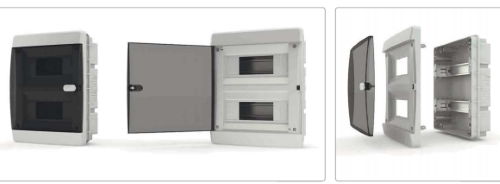

Эти щиты предназначены для скрытого монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.
Благодаря пружинному микрозамку «нажимно-отжимного» типа, запирание и открывание дверцы производится простым нажатием
Особенности
– Пластиковые быстро закручиваемые винты крышки щита с возможностью пломбирования щита .
– Дверца имеет возможность установки замка для ограничения доступа в щит .
– Клеммы PE/N защищены от прикосновения.
– Держатель клеммных шин может крепиться на специальных защелках .
– Корпус имеет четыре точки крепления к стене .
– Конструкция щита позволяет без применения дополнительных устройств обеспечить пломбирование щита используя специальные места .
– На днище имеются выдавливаемые отверстия для подведения кабеля .
– Крышка щитка имеет выдавливаемые элементы под модульные устройства, для изменения числа устанавливаемых модулей.
Технические данные
– Степень защиты IP41.
– Класс электроизоляции II.
– Цвет белый RAL 9016.
– Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздей-
ствии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
– Рабочие температуры от –25 до +60 °С.
– Межосевое расстояние между рядами 115 мм.
– Максимальная высота модульных устройств для установки в щит 53 мм.
– Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
– Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670)

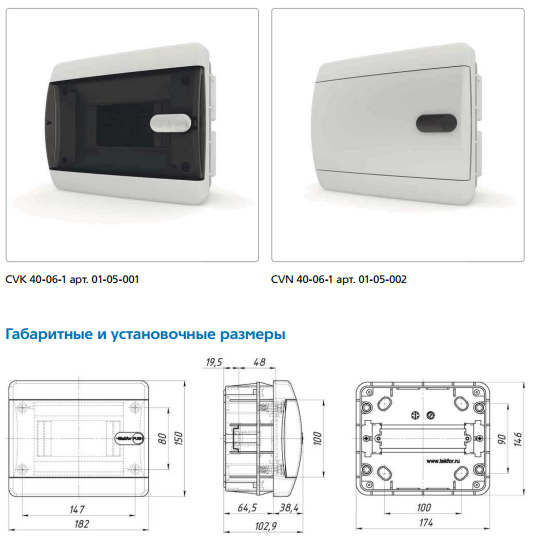

Щит на 6 модулей

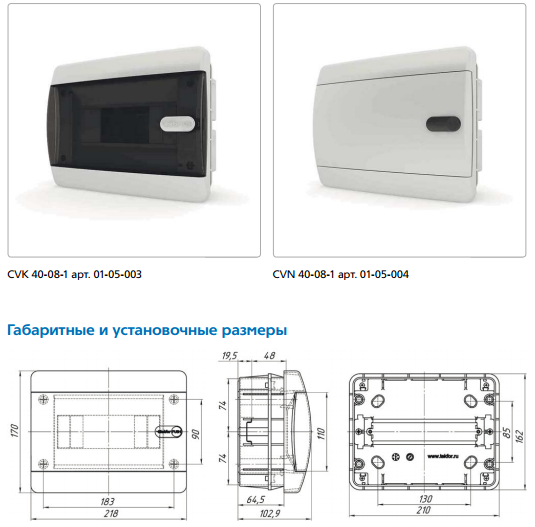

Щит на 8 модулей

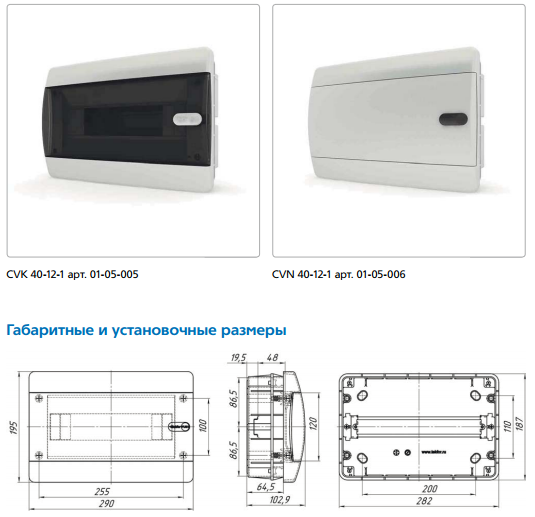

Щит на 12 модулей

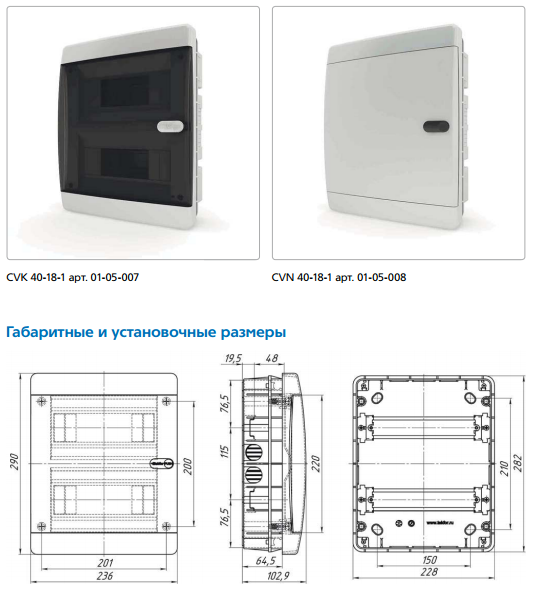

Щит на 18 модулей

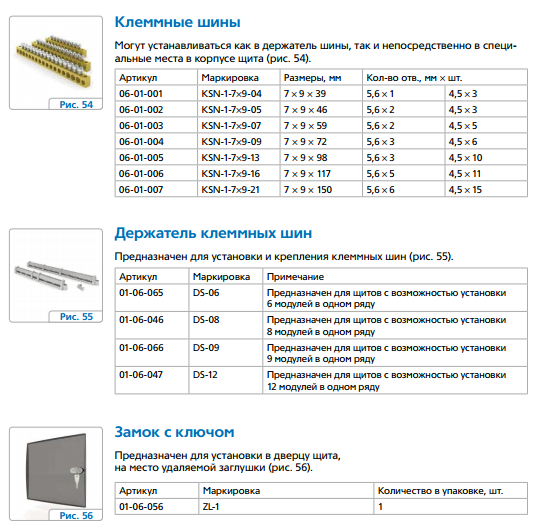

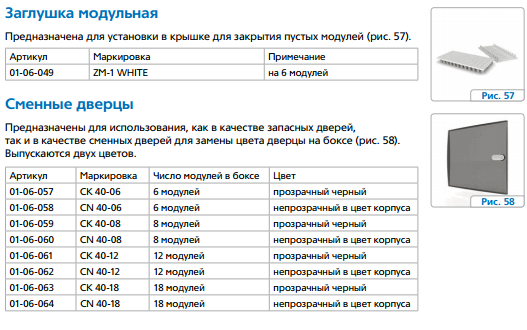

Принадлежности
